1.水平指示图表 施工过程 施工进度d 其中： 号引 2 4 6 8 10 12 14 16 ● T一流水施工计 ① ① 划总工期； T 个专业工 ① ⊙ B 作队或施工过程完 成其全部施工段的 ④ 持续时间； 。 N一专业工作队 0 ④ D K 数或施工过程数： 0 ④ M 施工段数； E K 流水步距； T=汕=mK T 流水节拍。 (n-DK T=(m+n-1)K
• 1.水平指示图表 • 其中： • T——流水施工计 划总工期； • T1——一个专业工 作队或施工过程完 成其全部施工段的 持续时间； • N ——专业工作队 数或施工过程数； • M ——施工段数； • K ——流水步距； • Ti ——流水节拍

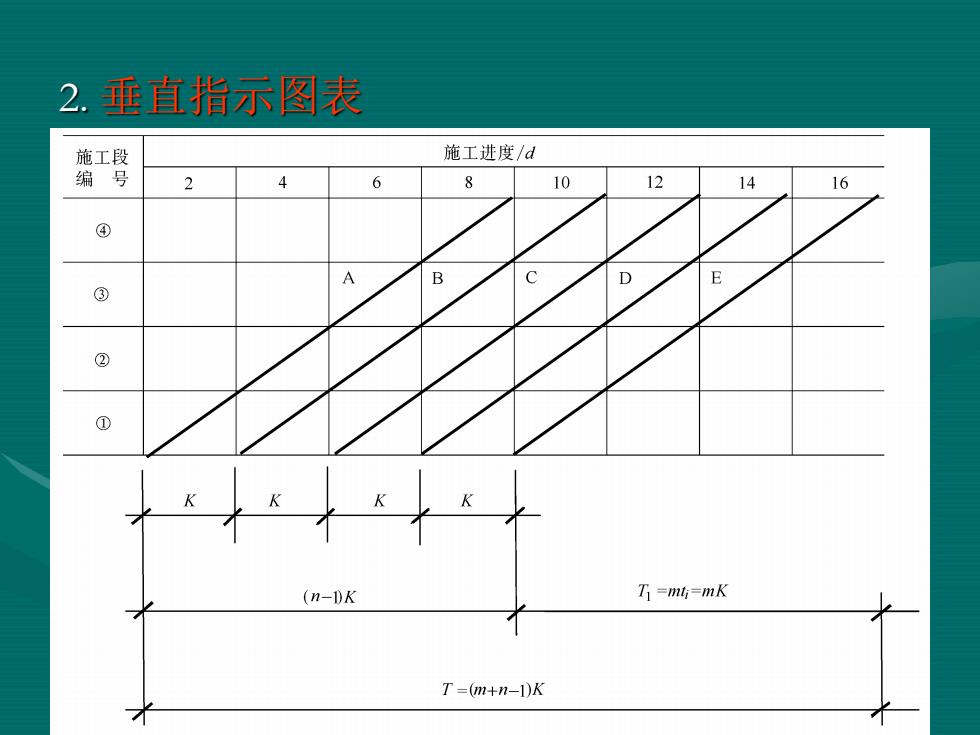

2.垂直指示图表 施工段 施工进度/d 编号 2 4 6 8 10 12 14 16 ④ B 0 E ③ ② (n-DK T=mli=mK T=(m+n-1)K
2. 垂直指示图表
。3.网络图 网络图是由箭线和节点组成的，由来表示工作之 间的先后顺序和逻辑关系的形状似网的图形。常 见的网络图有：双代号网络图和单代号网络图两 种表达方法。在实际工程中，多用双代号网络图 加时间坐标组合而成的时标网络来表示工程的进 度计划。网路图与水平指示图表和垂直指示图表 相比，其优势在于它可以利用计算机进行时间参 数的计算、优化和调整，所以有更好的应用前景； 但在目前计算机还未在施工中广泛应用的情况下， 因网络图的手工计算量大，绘制较麻烦，所以其 应用受到一定的影响。其表达形式祥见第13章
• 3.网络图 • 网络图是由箭线和节点组成的，由来表示工作之 间的先后顺序和逻辑关系的形状似网的图形。常 见的网络图有：双代号网络图和单代号网络图两 种表达方法。在实际工程中，多用双代号网络图 加时间坐标组合而成的时标网络来表示工程的进 度计划。网络图与水平指示图表和垂直指示图表 相比，其优势在于它可以利用计算机进行时间参 数的计算、优化和调整，所以有更好的应用前景； 但在目前计算机还未在施工中广泛应用的情况下， 因网络图的手工计算量大，绘制较麻烦，所以其 应用受到一定的影响。其表达形式祥见第13章

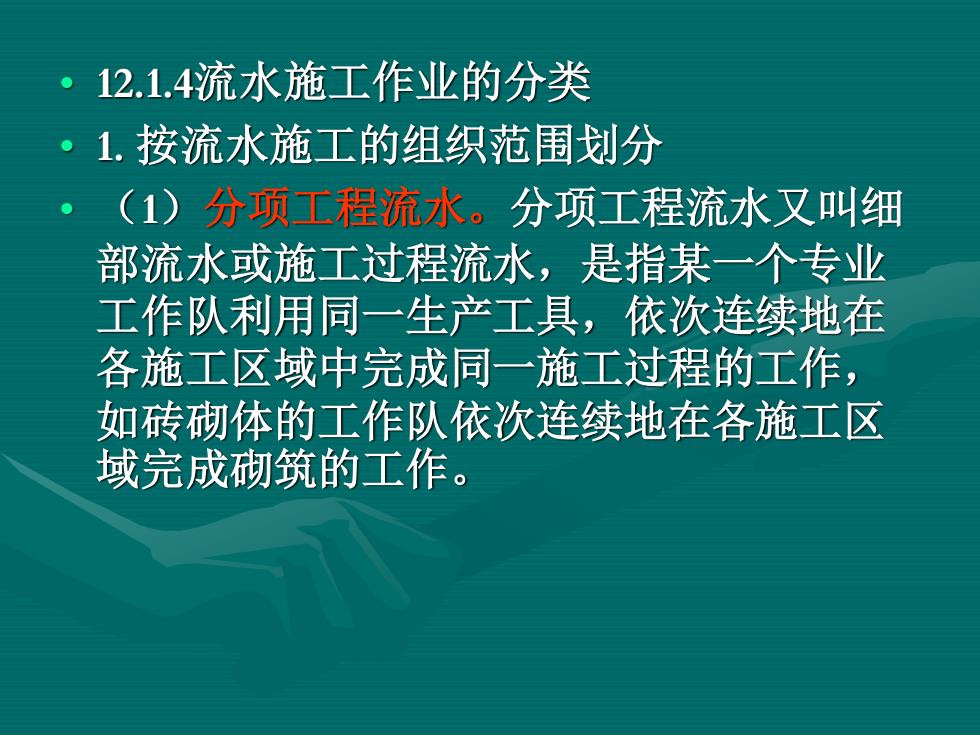

。12.1.4流水施工作业的分类 1.按流水施工的组织范围划分 (1)分项工程流水。分项工程流水又叫细 部流水或施工过程流水，是指某一个专业 工作队利用同一生产工具，依次连续地在 各施工区域中完成同一施工过程的工作， 如砖砌体的工作队依次连续地在各施工区 域完成砌筑的工作
• 12.1.4流水施工作业的分类 • 1. 按流水施工的组织范围划分 • （1）分项工程流水。分项工程流水又叫细 部流水或施工过程流水，是指某一个专业 工作队利用同一生产工具，依次连续地在 各施工区域中完成同一施工过程的工作， 如砖砌体的工作队依次连续地在各施工区 域完成砌筑的工作
(2)分部工程流水。分部工程流水又叫专 业流水，是若干个在工艺上有密切联系的 分项工程流水的组合，即若干个专业工作 队各自利用同一生产工具，依次连续地在 各自施工区域中完成同一施工过程的工作。 例如，某住宅楼的基础工程施工是由基槽 挖土、做混凝土垫层、砌筑毛石基础和回 填土等四个在工艺上有密切联系的分项工 程组成的分部工程。施工时将该住宅楼的 基础在平面上划分为几个区域，组织四个 专业工作队，依次连续地在各施工区域中 完成同一施工过程的工作，即为分部工程 流水
• （2）分部工程流水。分部工程流水又叫专 业流水，是若干个在工艺上有密切联系的 分项工程流水的组合，即若干个专业工作 队各自利用同一生产工具，依次连续地在 各自施工区域中完成同一施工过程的工作。 例如，某住宅楼的基础工程施工是由基槽 挖土、做混凝土垫层、砌筑毛石基础和回 填土等四个在工艺上有密切联系的分项工 程组成的分部工程。施工时将该住宅楼的 基础在平面上划分为几个区域，组织四个 专业工作队，依次连续地在各施工区域中 完成同一施工过程的工作，即为分部工程 流水
