投影分类 可用于画透视图，透 视图常作为“效果图 中心投影 投影 斜投影 平行投影 正投影 为工程图样中常用的投影法，以后就将正投影 简称为“投影
投影 中心投影 平行投影 正投影 斜投影 可用于画透视图，透 视图常作为“效果图” 为工程图样中常用的投影法，以后就将正投影 简称为“投影”。 投影分类

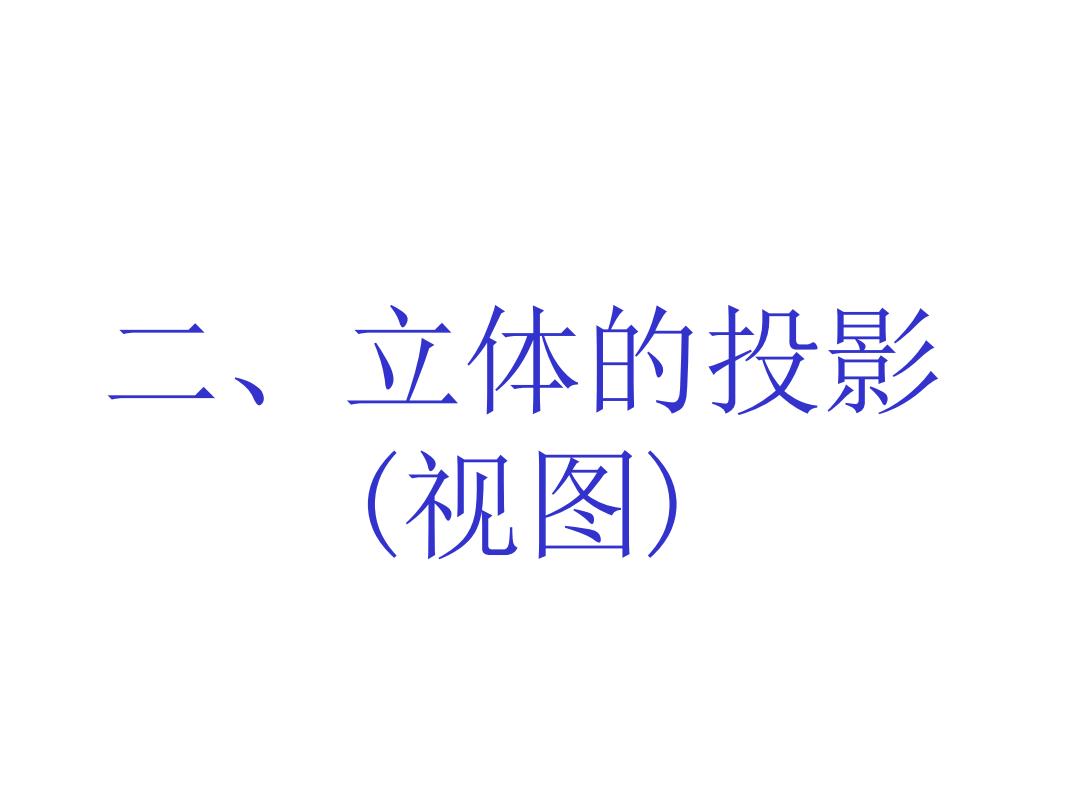

二、立体的投影 (视图)
二、立体的投影 (视图)
■立体的投影，实质上是构成该立体的 所有表面的投影总和。 ■可见轮廓线用粗实线表示，不可见轮 廓线用虚线表示。 H
V 立体的投影，实质上是构成该立体的 所有表面的投影总和。 可见轮廓线用粗实线表示，不可见轮 廓线用虚线表示
三面投影与三视图 1.三视图 高 主视图一V投影 长 宽 俯视图一—H投影 宽 左视图一W投影 2.三视图之间的对应关系 主、俯视图长对正 左视图高平齐 左视图宽相等
1.三视图 主视图 —V投影 俯视图 —H投影 左视图 —W投影 2.三视图之间的对应关系 主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等 长 高 宽 宽 三面投影与三视图
3.三视图之间的方位对应关系 上 上 左 右 后 前 后 下 上 后 左 右 左 右 下 前 前 主视图反映：上、下 、 •俯视图反映：前、后 、 左视图反映：上、下、前、 右右后
3.三视图之间的方位对应关系 主视图反映：上、下 、左、右 俯视图反映：前、后 、左、右 左视图反映：上、下 、前、后 上 下 左 右 后 前 上 下 左 右 后 前 上 下 左 右 前 后
