形象思维与工程语言 主讲教师：杨培中博士副教授 机械与动力工程学院 pzyang@sjtu.edu.cn 1
1 形象思维与工程语言 主讲教师：杨培中 博士 副教授 机械与动力工程学院 pzyang@sjtu.edu.cn
UCNX草图 内容 1创建草图 2草图操作 3草图编辑 4综合实例 5小结 2
2 1 创建草图 2 草图操作 3 草图编辑 4 综合实例 5 小结 UGNX草图 内容

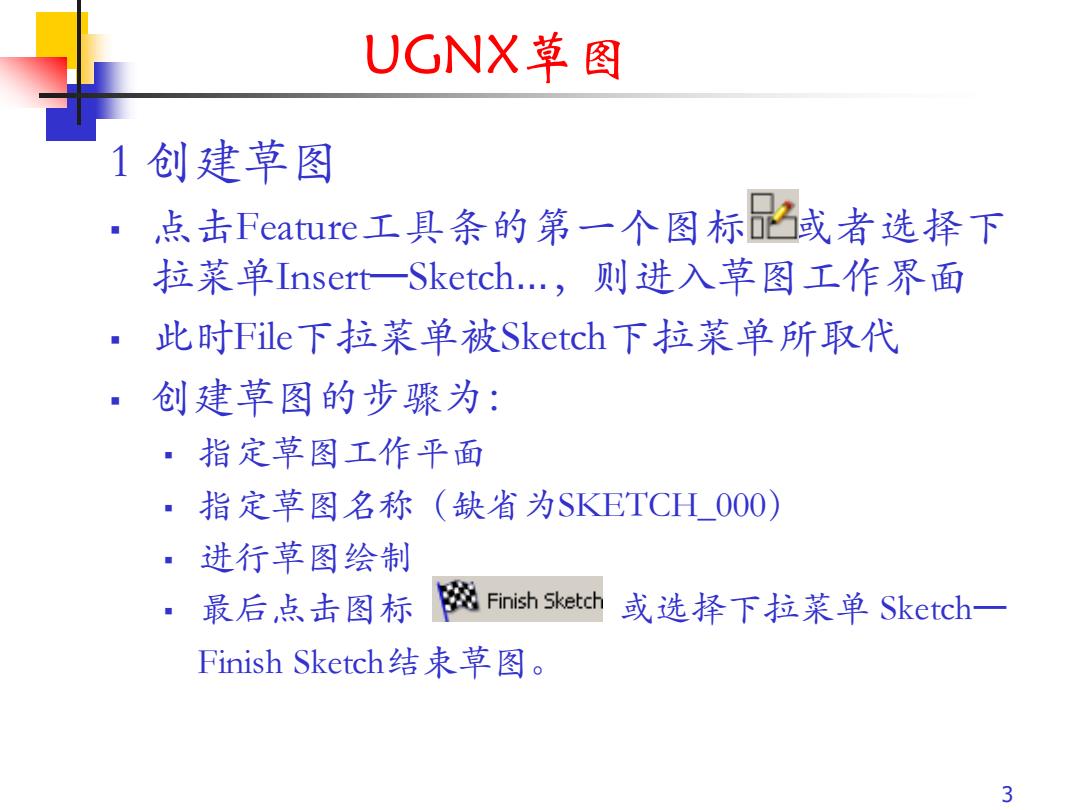

UCNX草图 1创建草图 ,点击Feature.工具条的第一个图标凸或者选择下 拉菜单Insert一Sketch..,则进入草图工作界面 ·此时File下拉菜单被Sketch下拉菜单所取代 ·创建草图的步骤为： ·指定草图工作平面 ·指定草图名称（缺省为SKETCH_000) ·进行草图绘制 最后点击图标 Finish Sketch 或选择下拉菜单Sketch一 Finish Sketch结束草图。 3
3 1 创建草图 点击Feature工具条的第一个图标 或者选择下 拉菜单Insert—Sketch…，则进入草图工作界面 此时File下拉菜单被Sketch下拉菜单所取代 创建草图的步骤为： 指定草图工作平面 指定草图名称（缺省为SKETCH_000） 进行草图绘制 最后点击图标 或选择下拉菜单 Sketch— Finish Sketch结束草图。 UGNX草图
UGNX草图 1创建草图 Create Sketch Type 7 1.1设定草图工作平面 On Path Path ·草图曲线是绘制在草图 米Select Path(o) 工作平面上的 -Plane Location Location %Arc Length mCreate Sketch Arc Length Type Plane Orientation 7 On Plane Orientation □Normal to Path, Sketch Plane Reverse Plane Normal Plane Option Existing Plane Sketch Orientation Select Planar Face or Plane(1) Reverse Direction ☒ Method Automatic Sketch Orientation Select Horizontal Reference(0) Reverse Direction ☒ OK Cancel OK Cancel 4
4 1 创建草图 1.1 设定草图工作平面 草图曲线是绘制在草图 工作平面上的 UGNX草图
UCNX草图 1创建草图 1.2绘制草图 当确定好草图工作平面后，就进入草图工作状 态。与草图相关的工具条就会被激活。 ·绘制草图，可以，点击Sketch Tool.工具条上的各 个图标，也可以选择下拉菜单Insert下的各项。 Sketch Tools u 本 e 口 Profile Arc Crcle Derived Quck Quick Trim Quick Make Rectangle Lines Extend Extend Corner y Studio Fit Splne Point Elipse Spline 列 列 护 护 才 匠 必 Inferred Inferred Horizontal Vertical Paralel Perpend... Angular Diameter Radius Perimeter Attach Dimensions Dimension 么 1 0 名 纱 Constrai... Auto Show Al Show No Show/R... Animate Convert Inferred Create Constrain Constral...Constrai...Constral... Dimension To/From Solution Constral... Inferred 分 容 月 四 倒 @ 6 Edt Curve Edit Add Intersec...Intersec... Project Offset Mrror Trim Defining Existing Point Curve Curve Curve Curve Recpe 5
5 1 创建草图 1.2 绘制草图 当确定好草图工作平面后，就进入草图工作状 态。与草图相关的工具条就会被激活。 绘制草图，可以点击Sketch Tool工具条上的各 个图标，也可以选择下拉菜单Insert下的各项。 UGNX草图
