第3章软件体系结构风格 3.1软件体系结构风格概述 ◇定义 软件体系结构风格是描述某一特定应用领域中系统组 织方式的惯用模式。 体系结构风格定义了一个系统家族，即一个体系结构 定义一个词汇表和一组约束。词汇表中包含一些构件和 连接件类型，而这组约束指出系统是如何将这些构件和 连接件组合起来的。 体系结构风格反映了领域中众多系统所共有的结构和 语义特性，并指导如何将各个模块和子系统有效地组织 成一个完整的系统。 希赛

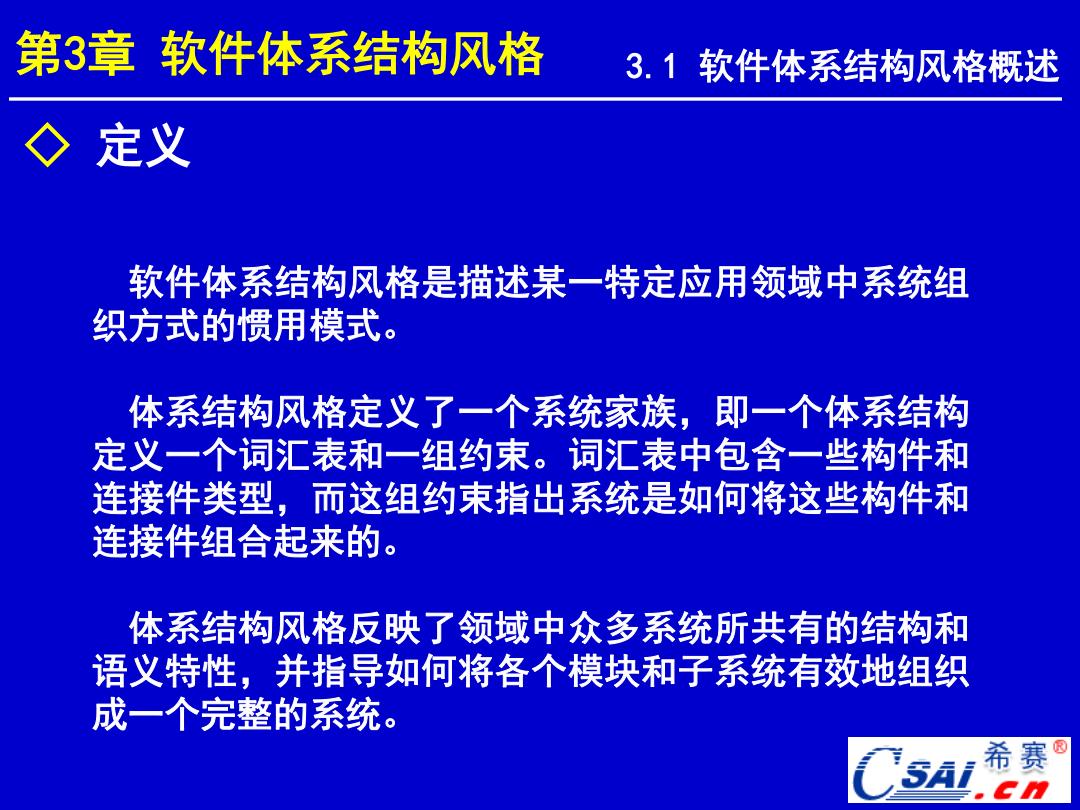

◇ 定义 第3章 软件体系结构风格 3.1 软件体系结构风格概述 软件体系结构风格是描述某一特定应用领域中系统组 织方式的惯用模式。 体系结构风格定义了一个系统家族，即一个体系结构 定义一个词汇表和一组约束。词汇表中包含一些构件和 连接件类型，而这组约束指出系统是如何将这些构件和 连接件组合起来的。 体系结构风格反映了领域中众多系统所共有的结构和 语义特性，并指导如何将各个模块和子系统有效地组织 成一个完整的系统
第3章软件体系结构风格 3.1软件体系结构风格概述 讨论体系结构风格时要回答的问题 构件和连接件的类型是什么？ 可容许的结构模式是什么？ 基本的计算模型是什么？ 风格的基本不变性是什么？ 其使用的常见例子是什么？ 使用此风格的优缺点是什么？ 其常见的特例是什么？ 希赛⑧
◇ 讨论体系结构风格时要回答的问题 第3章 软件体系结构风格 3.1 软件体系结构风格概述 ◎ 构件和连接件的类型是什么？ ◎ 可容许的结构模式是什么？ ◎ 基本的计算模型是什么？ ◎ 风格的基本不变性是什么？ ◎ 其使用的常见例子是什么？ ◎ 使用此风格的优缺点是什么？ ◎ 其常见的特例是什么？
第3章软件体系结构风格 3.1软件体系结构风格概述 经典的体系结构风格 数据流风格：批处理序列；管道/过滤器 ◎ 调用/返回风格：主程序/子程序；面向对象风格；层 次结构。 独立构件风格：进程通讯； 事件系统。 虚拟机风格：解释器； 基于规则的系统。 仓库风格：数据库系统；超文本系统；黑板系统。 SA 希赛⑧
◇ 经典的体系结构风格 第3章 软件体系结构风格 3.1 软件体系结构风格概述 ◎ 数据流风格：批处理序列；管道/过滤器。 ◎ 调用/返回风格：主程序/子程序；面向对象风格；层 次结构。 ◎ 独立构件风格：进程通讯；事件系统。 ◎ 虚拟机风格：解释器；基于规则的系统。 ◎ 仓库风格：数据库系统；超文本系统；黑板系统
第3章软件体系结构风格 3.2 经典软件体系结构风格 管道和过滤器 每个构件都有一组输入和输出，构件读输入的数据流 经过内部处理，然后产生输出数据流。这个过程通常通 过对输入流的变换及增量计算来完成，所以在输入被完 全消费之前，输出便产生了。 这里的构件被称为过滤器，这种风格的连接件就象是 数据流传输的管道，将一个过滤器的输出传到另一过滤 器的输入。 希赛
◇ 管道和过滤器 第3章 软件体系结构风格 3.2 经典软件体系结构风格 每个构件都有一组输入和输出，构件读输入的数据流， 经过内部处理，然后产生输出数据流。这个过程通常通 过对输入流的变换及增量计算来完成，所以在输入被完 全消费之前，输出便产生了。 这里的构件被称为过滤器，这种风格的连接件就象是 数据流传输的管道，将一个过滤器的输出传到另一过滤 器的输入
第3章软件体系结构风格 3.2经典软件体系结构风格 管道和过滤器 管道 过滤器 希赛⑧
◇ 管道和过滤器 第3章 软件体系结构风格 3.2 经典软件体系结构风格 过滤器 管道
