新疆大学一一地理信息系统 第三章空间数据的处理 郑江华编制
新疆大学——地理信息系统 第三章 空间数据的处理 郑江华编制

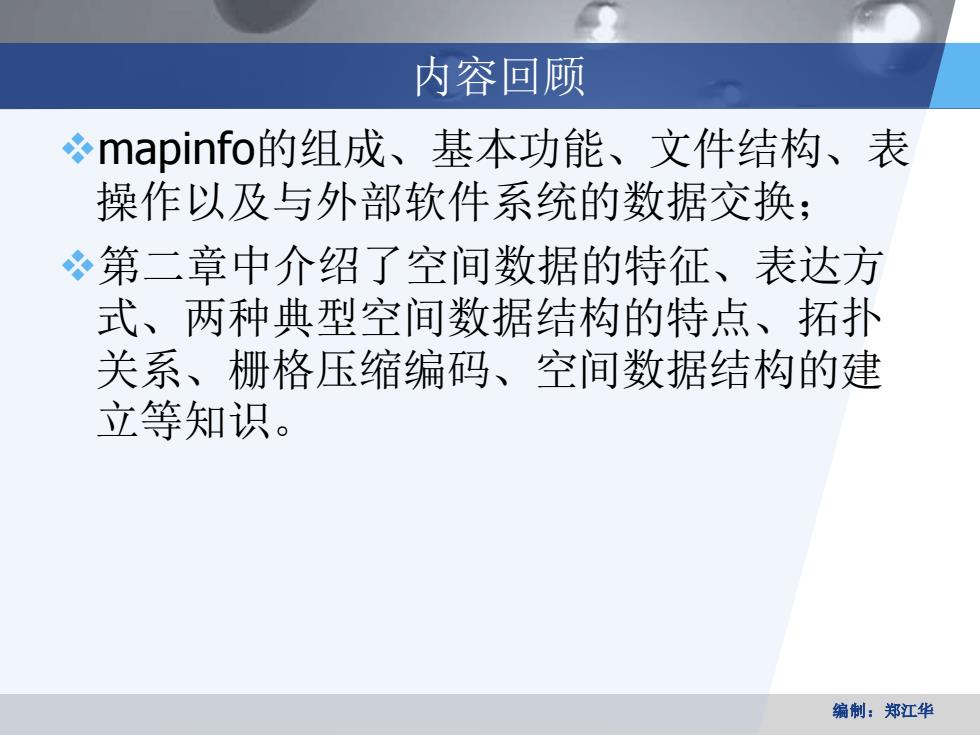

内容回顾 mapinfo的组成、基本功能、文件结构、表 操作以及与外部软件系统的数据交换； 冬第二章中介绍了空间数据的特征、表达方 式、两种典型空间数据结构的特点、拓扑 关系、栅格压缩编码、空间数据结构的建 立等知识。 编制：郑江华
编制：郑江华 内容回顾 ❖mapinfo的组成、基本功能、文件结构、表 操作以及与外部软件系统的数据交换； ❖第二章中介绍了空间数据的特征、表达方 式、两种典型空间数据结构的特点、拓扑 关系、栅格压缩编码、空间数据结构的建 立等知识
第三章空间数据的处理 ●第一节空间数据的坐标变换 ●第二节空间数据猪构的转换 ●第三节多源空间数据的融合 ●第四节空间数据的压缩与综合 ●第五节空间数据的内插方法 ●第之节图幅数据边沿匹配处理 编制：郑江华
编制：郑江华 第三章 空间数据的处理 ⚫第一节 空间数据的坐标变换 ⚫第二节 空间数据结构的转换 ⚫第三节 多源空间数据的融合 ⚫第四节 空间数据的压缩与综合 ⚫第五节 空间数据的内插方法 ⚫第六节 图幅数据边沿匹配处理
第1节空间数据的坐标变换 图幅数据的坐标变换 1.比例尺变换 乘系数 2.变形误差改正 几何纠正 一通过控制点利用高次变换、二次变换和仿射变 换加以改正 3. 坐标旋转和平移一即数字化坐标变换，利用相似变换、仿射变换 改正 4. 投影变换 三种方法：正解变换、反解变换、数值变换 比例尺变换 变形误差消除 坐标旋转和平移 投影类型转换
编制：郑江华 第1节 空间数据的坐标变换 一、图幅数据的坐标变换 1.比例尺变换———乘系数 2. 变形误差改正——通过控制点利用高次变换、二次变换和仿射变 换加以改正 3. 坐标旋转和平移—即数字化坐标变换，利用相似变换、仿射变换 改正 4. 投影变换—————三种方法:正解变换、反解变换、数值变换 a b c a b c 比 例 尺 变 换 + + + + + + + + 变 形 误 差 消 除 投 影 类 型 转 换 坐 标 旋 转 和 平 移 几 何 纠 正

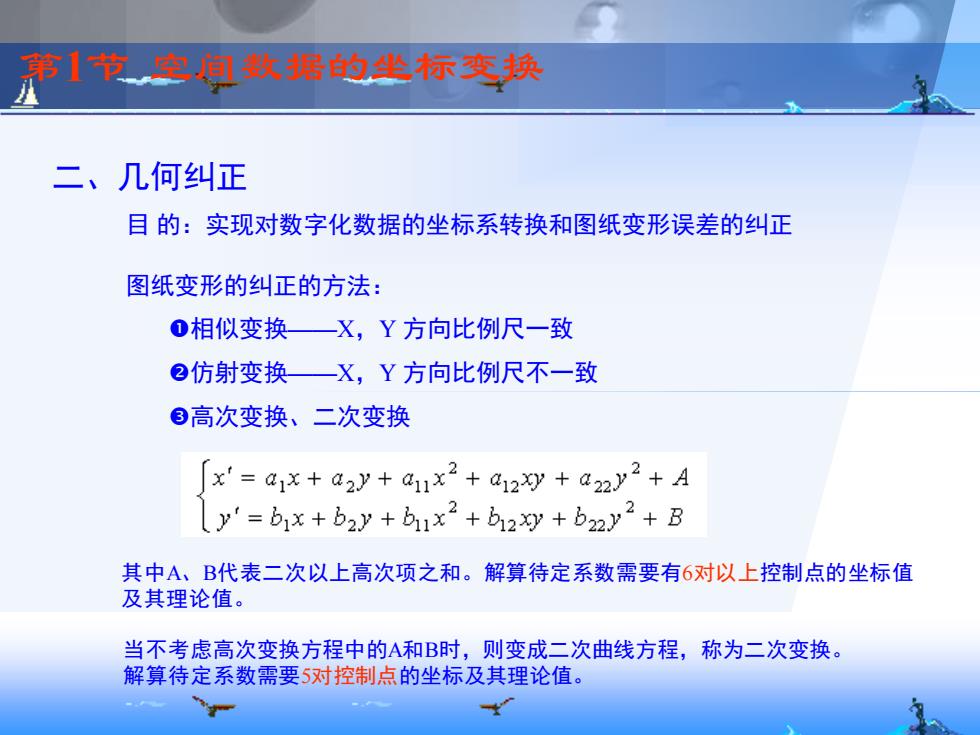

第1节空间数据的坐标变换 二、几何纠正 目的：实现对数字化数据的坐标系转换和图纸变形误差的纠正 图纸变形的纠正的方法： 0相似变换一X,Y方向比例尺一致 ®仿射变换—X,Y方向比例尺不一致 高次变换、二次变换 x'=ax+a2y+aux2+a12xy+azay2+A y'=bx+b2y+bux2+baxy+b22y2+B 其中A、B代表二次以上高次项之和。解算待定系数需要有6对以上控制点的坐标值 及其理论值。 当不考虑高次变换方程中的A和B时，则变成二次曲线方程，称为二次变换。 解算待定系数需要5对控制点的坐标及其理论值
编制：郑江华 第1节 空间数据的坐标变换 二、几何纠正 目 的：实现对数字化数据的坐标系转换和图纸变形误差的纠正 图纸变形的纠正的方法： 相似变换——X，Y 方向比例尺一致 仿射变换——X，Y 方向比例尺不一致 高次变换、二次变换 其中A、B代表二次以上高次项之和。解算待定系数需要有6对以上控制点的坐标值 及其理论值。 当不考虑高次变换方程中的A和B时，则变成二次曲线方程，称为二次变换。 解算待定系数需要5对控制点的坐标及其理论值
