上节知识回顾 1、栅格数据的获取方式主要有哪些？ 2、常见的栅格数据压缩编码有哪些？ 3、链码、游程长度编码、块码、四叉树编码 的编码原理？ 4、八叉树和十六叉树分别针对何种数据结构 的应用？ 5、M,码的计算方法？ 2024/11/17 1 编制：郑江华
2024/11/17 1 编制：郑江华 上节知识回顾 1、栅格数据的获取方式主要有哪些？ 2、常见的栅格数据压缩编码有哪些？ 3、链码、游程长度编码、块码、四叉树编码 的编码原理？ 4、八叉树和十六叉树分别针对何种数据结构 的应用？ 5、MD码的计算方法？

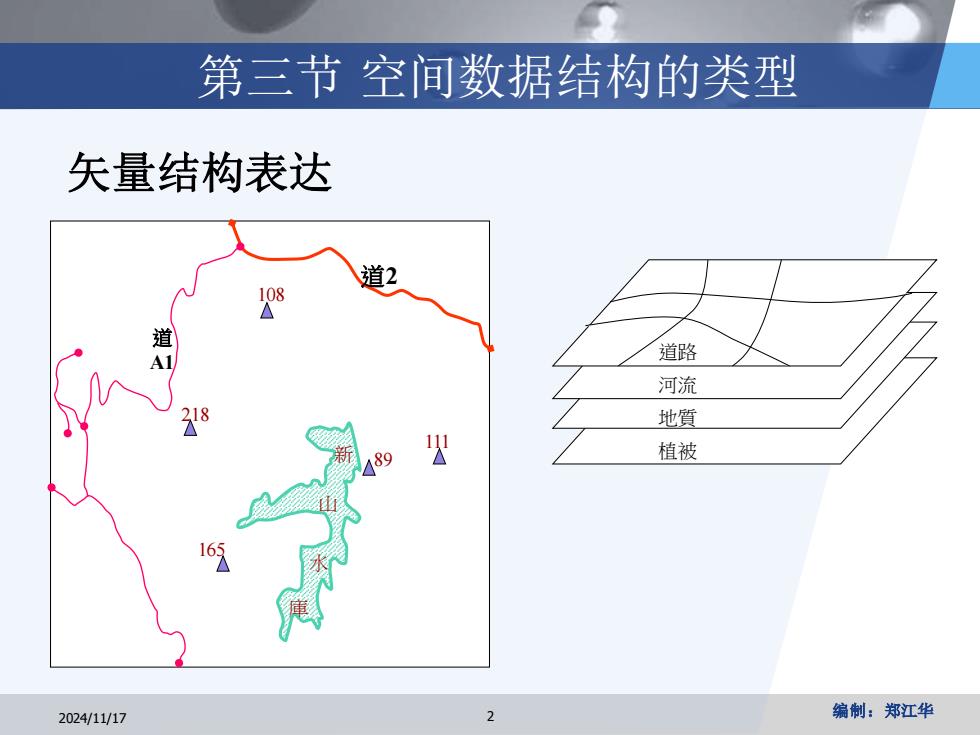

第三节空间数据结构的类型 矢量结构表达 道2 08 道路 河流 地質 89 植被 16 2024/11/17 2 编制：郑江华
2024/11/17 2 编制：郑江华 新 山 水 庫 108 218 165 89 111 道2 道 A1 道路 河流 地質 植被 矢量结构表达 第三节 空间数据结构的类型
矢量数据结构编码的基本内容 点：空间的一个坐标点 线：多个点组成的弧段 面：多个弧段组成的封闭多边形 2024/11/17 编制：郑江华
2024/11/17 3 编制：郑江华 矢量数据结构编码的基本内容 ❑ 点：空间的一个坐标点 ❑ 线：多个点组成的弧段 ❑ 面：多个弧段组成的封闭多边形
第三节空间数据结构的类型 矢量数据结构编码 点：(xy) 数据库 独立编码 线：(x1,y1),(x2,y2),.,（xnyn) 面：(x1,y1),(x2,2),.,（1,y1) 标识码 属性码 存储方法 点号 X Y 点：点号文件 11 22 点位字典 线：点号串 2 33 44 面：点号串 空间对象编码 n 55 66 唯一 连接空间和属性数据 2024/11/17 编制：郑江华
2024/11/17 4 编制：郑江华 第三节 空间数据结构的类型 标识码 属性码 空间对象编码 唯一 连接空间和属性数据 数据库 独立编码 点: ( x ,y ) 线: ( x1 , y1 ) , (x2 , y2 ) , . , ( xn , yn ) 面: ( x1 , y1 ) , (x2 , y2 ) , . , ( x1 , y1 ) 点位字典 点: 点号文件 线: 点号串 面: 点号串 点号 X Y 1 11 22 2 33 44 . . . n 55 66 存储方法 矢量数据结构编码
点实体编码 简单点 点类型 文本点 结点 统一标识 类别或系列号 xy坐标 简单点一 符号 比例 朝向 比例 建立和显示数据库联系的属性<文本点 一字符 朝向 字体 文句 结点一符号 线指针 其它非几何属性 线交汇编 2024/11/17 编制：郑江华
2024/11/17 5 编制：郑江华 点实体编码 比例 朝向 线指针 线交汇编 比例 朝向 字体 文句 x,y 坐标 其它非几何属性 建立和显示数据库联系的属性 简单点——符号 文本点——字符 结 点——符号 统一标识 类别或系列号 点类型 简单点 文本点 结 点
