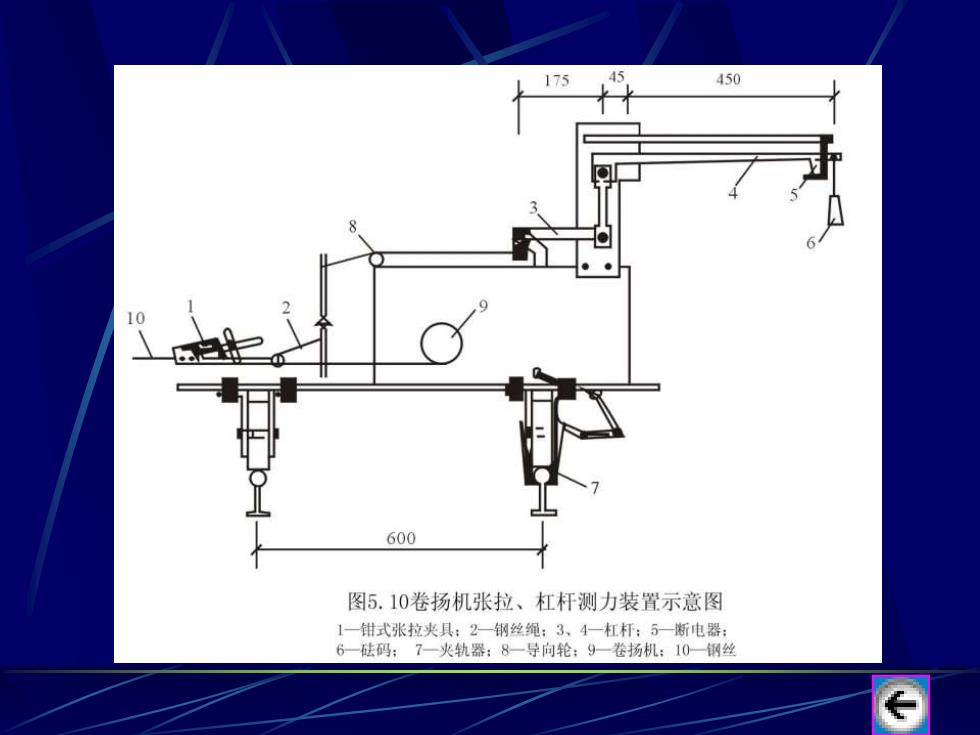

175 .45 450 10 600 图5.10卷扬机张拉、杠杆测力装置示意图 1一钳式张拉夹具：2一钢丝绳：3、4一杠杆：行一断电器： 6一砝码：7一火轨器：8一导向轮：9一卷扬机：10一钢丝

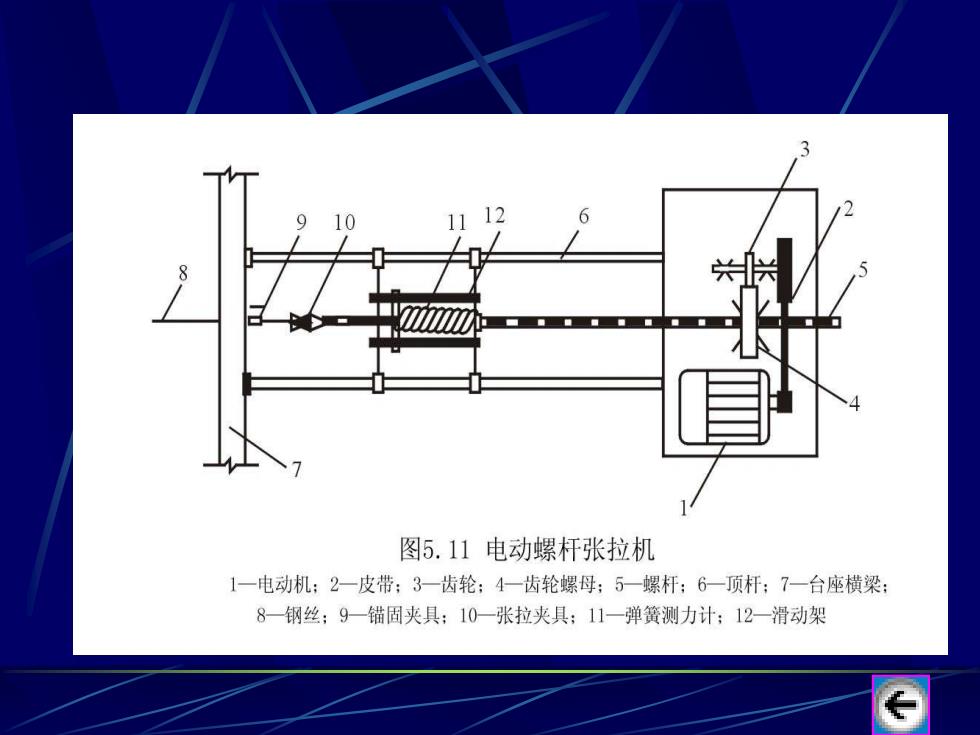

图5.11电动螺杆张拉机 1一电动机：2一皮带：3一齿轮：4一齿轮螺母：5一螺杆：6一顶杆：7一台座横梁 8一钢丝：9一锚固夹具：10一张拉夹具：11一弹簧测力计：12一滑动架
(2)钢筋张拉设备 穿心式千斤顶用于直径1220mm的单根钢筋、钢绞线 或钢丝束的张拉。 用YC一20型穿心式千斤顶（图5.12）八 张拉时，高压油泵 启动，从后油嘴进油，前油嘴回油，被偏心夹具夹紧的 钢筋随液压缸的伸出而被拉伸。 YC一20型穿心式千斤顶的最大张拉力为20kN,最大行 程为200mm。适用于用圆套简三片式夹具张拉锚固12 20mm单根冷拉HRB335、HRB400和RRB400钢筋

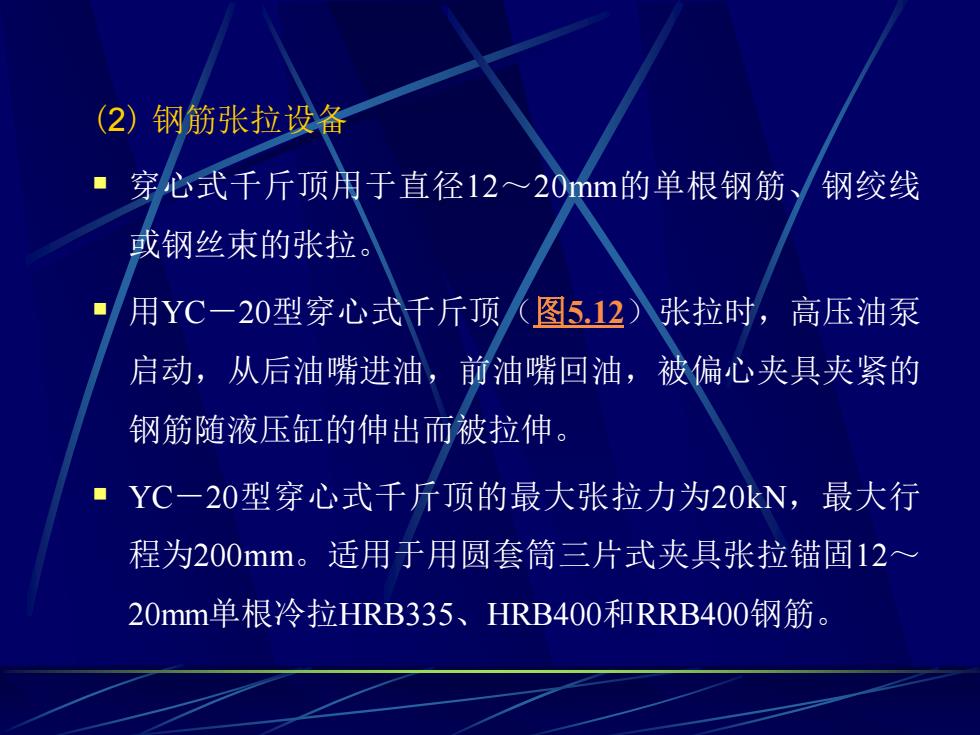

(2) 钢筋张拉设备 ▪ 穿心式千斤顶用于直径12～20mm的单根钢筋、钢绞线 或钢丝束的张拉。 ▪ 用YC－20型穿心式千斤顶（图5.12）张拉时，高压油泵 启动，从后油嘴进油，前油嘴回油，被偏心夹具夹紧的 钢筋随液压缸的伸出而被拉伸。 ▪ YC－20型穿心式千斤顶的最大张拉力为20kN，最大行 程为200mm。适用于用圆套筒三片式夹具张拉锚固12～ 20mm单根冷拉HRB335、HRB400和RRB400钢筋
进油 回油 6 ☑ (a 回油 进油 ☑ (b) 图5.12YC-20型穿心式千斤顶 (a)张拉：(b)复位 1一钢筋：2一台座：3一穿心式夹具：4一弹性顶压头：5、6一油嘴：7一偏心式夹具：8一弹簧
5.1.2先张法施工工艺 5.1.2.1张拉控制应力和张拉程序 张拉控制应力是指在张拉预应力筋时所达到的规定应 力，应按设计规定采用。 ·控制应力的数值直接影响预应力的效果。施工中采用 超张拉工艺，使超张拉应力比控制应力提高3%~5%。 预应力筋的张拉控制应力，应符合设计要求。施工中 预应力筋需要超张拉时，可比设计要求提高3%~5%， 但其最大张拉控制应力不得超过表5.1的规定

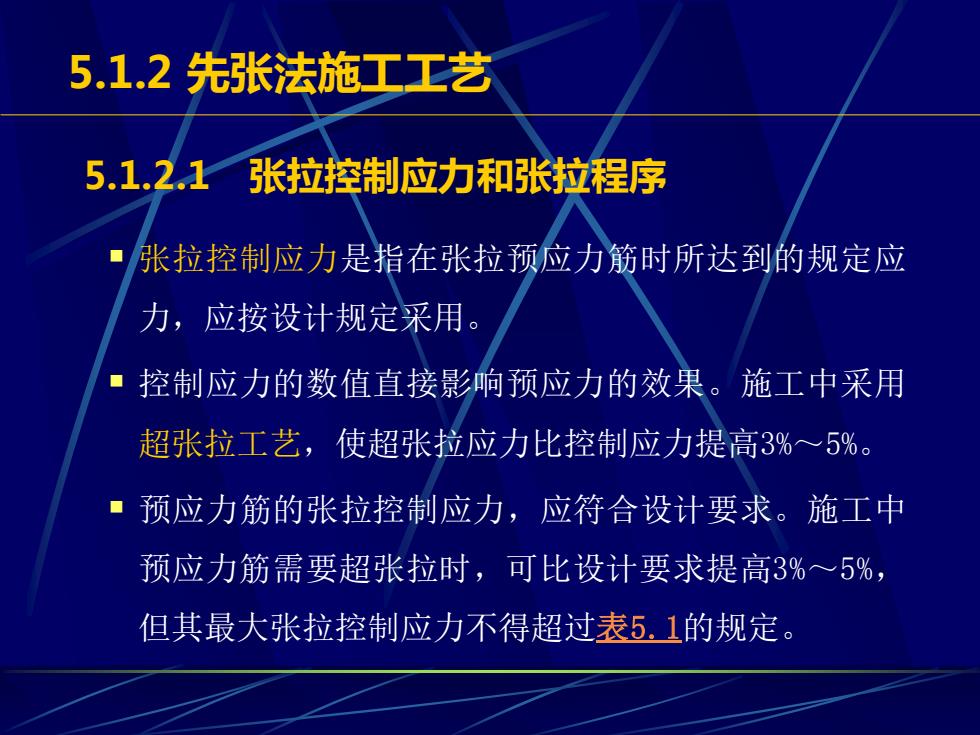

5.1.2 先张法施工工艺 ▪ 张拉控制应力是指在张拉预应力筋时所达到的规定应 力，应按设计规定采用。 ▪ 控制应力的数值直接影响预应力的效果。施工中采用 超张拉工艺，使超张拉应力比控制应力提高3%～5%。 ▪ 预应力筋的张拉控制应力，应符合设计要求。施工中 预应力筋需要超张拉时，可比设计要求提高3%～5%， 但其最大张拉控制应力不得超过表5.1的规定。 5.1.2.1 张拉控制应力和张拉程序
