步进电机的相数 ▣步进电机的相数是指电机内部的线圈组数，目前常 用的有二相、三相、四相、五相步进电机。电机相 数不同，其步距角也不同，一般二相电机的步距角 为0.9°/1.8°、三相的为0.75°/1.5°、五相的为 0.36°/0.72°。在没有细分驱动器时，用户主要 靠选择不同相数的步进电机来满足自己步距角的要 求。如果使用细分驱动器，则“相数”将变得没有 意义，用户只需在驱动器上改变细分数，就可以改 变步距角
步进电机的相数 步进电机的相数是指电机内部的线圈组数，目前常 用的有二相、三相、四相、五相步进电机。电机相 数不同，其步距角也不同，一般二相电机的步距角 为0.9°/1.8°、三相的为0.75°/1.5°、五相的为 0.36°/0.72° 。在没有细分驱动器时，用户主要 靠选择不同相数的步进电机来满足自己步距角的要 求。如果使用细分驱动器，则“相数”将变得没有 意义，用户只需在驱动器上改变细分数，就可以改 变步距角

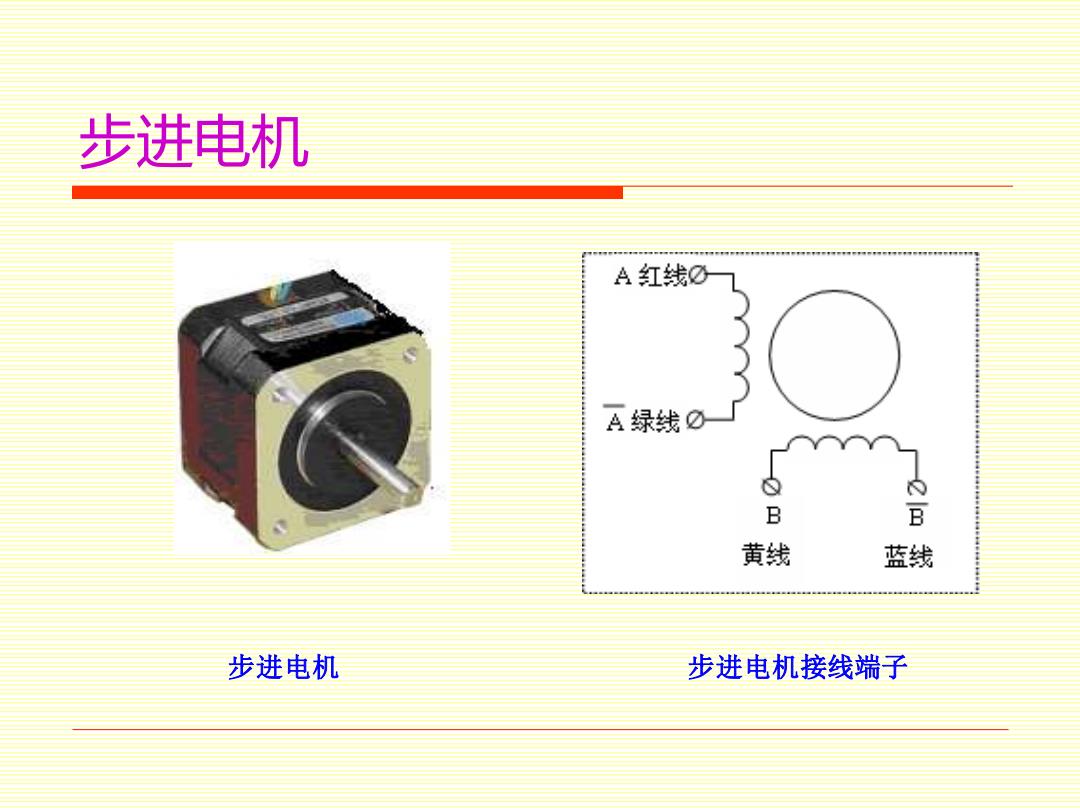

步进电机 A红线0 A绿线⑦」」 e B 黄线 蓝线 步进电机 步进电机接线端子
步进电机 步进电机 步进电机接线端子

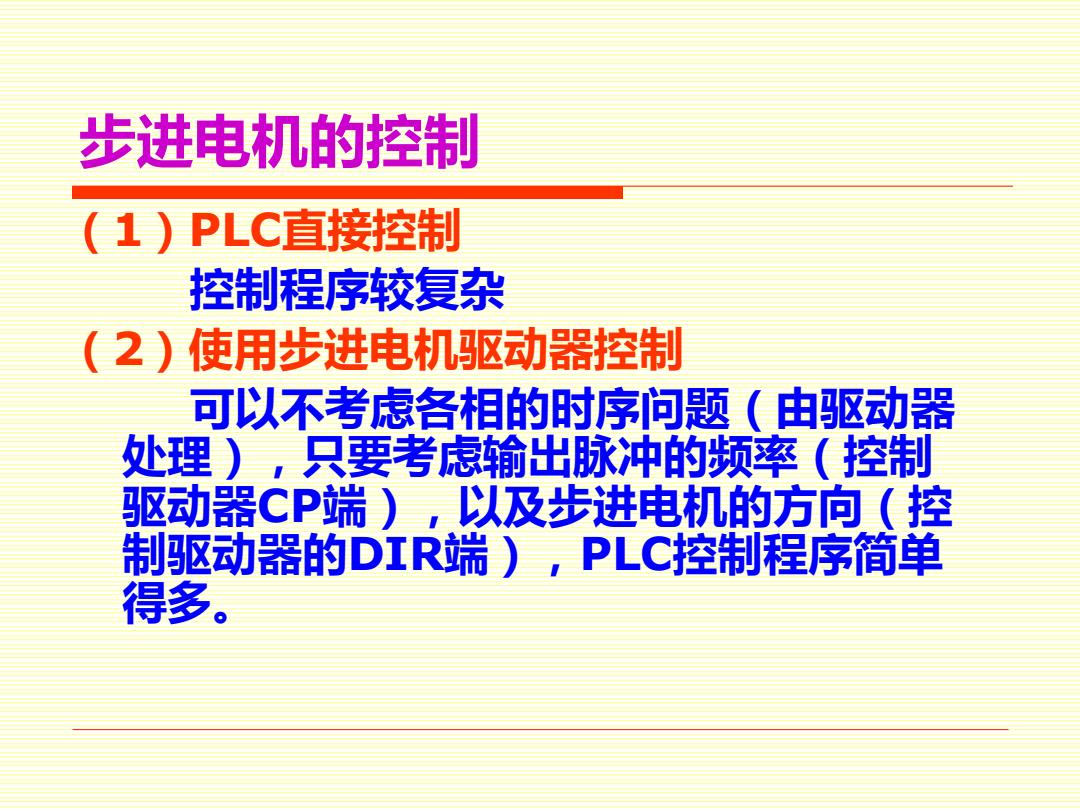

步进电机的控制 (1)PLC直接控制 控制程序较复杂 (2)使用步进电机驱动器控制 可以不考虑各相的时序问题（由驱动器 处理)，只要考虑输出脉冲的频率（控制 驱动器CP端)，以及步进电机的方向（控 制驱动器的DIR端)，PLC控制程序简单 得多
步进电机的控制 （1）PLC直接控制 控制程序较复杂 （2）使用步进电机驱动器控制 可以不考虑各相的时序问题（由驱动器 处理），只要考虑输出脉冲的频率（控制 驱动器CP端），以及步进电机的方向（控 制驱动器的DIR端），PLC控制程序简单 得多
