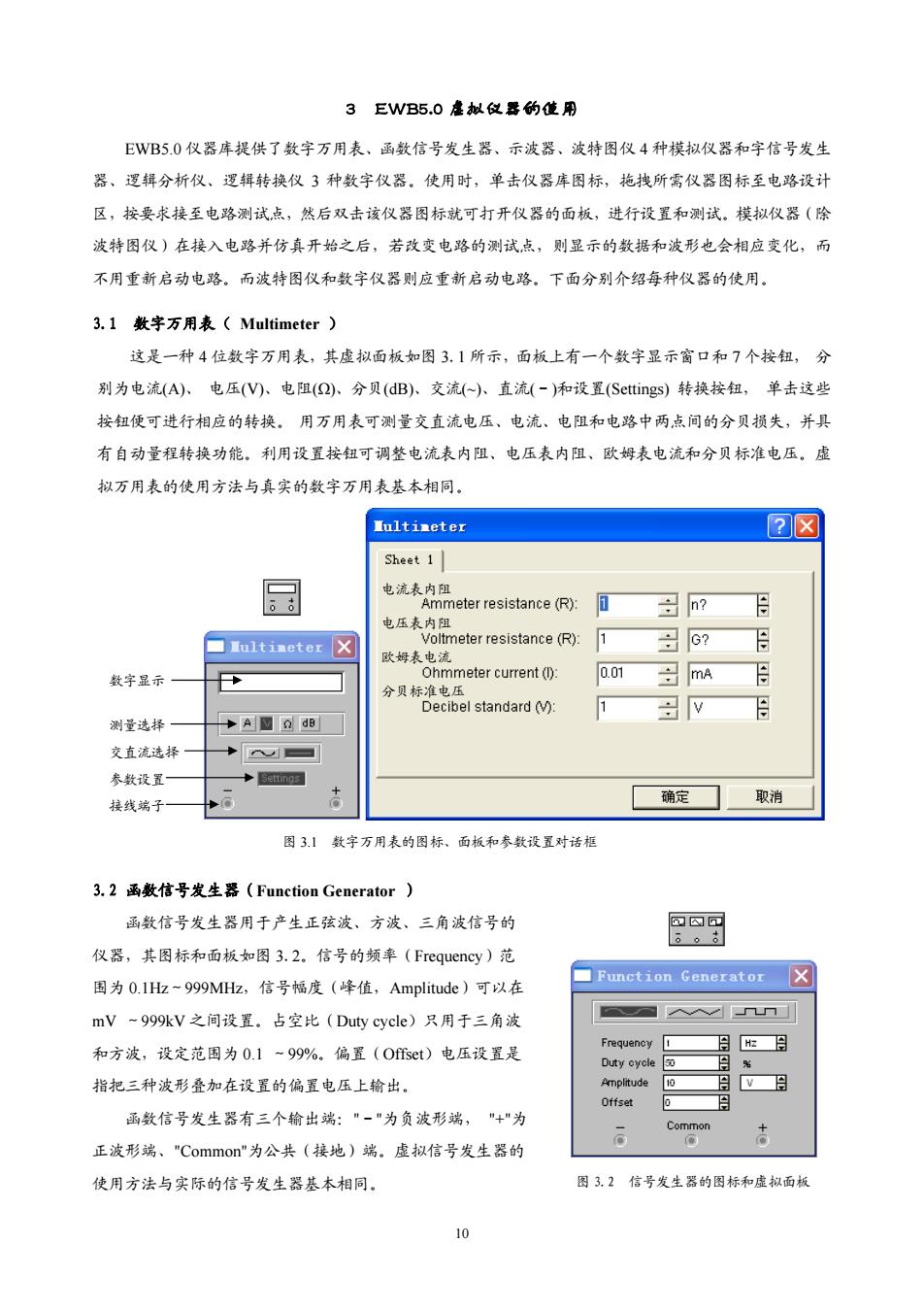

3 EWB5.0 虚拟仪器的使用 EWB5.0 仪器库提供了数字万用表、函数信号发生器、示波器、波特图仪 4 种模拟仪器和字信号发生 器、逻辑分析仪、逻辑转换仪 3 种数字仪器。使用时，单击仪器库图标，拖拽所需仪器图标至电路设计 区，按要求接至电路测试点，然后双击该仪器图标就可打开仪器的面板，进行设置和测试。模拟仪器（除 波特图仪）在接入电路并仿真开始之后，若改变电路的测试点，则显示的数据和波形也会相应变化，而 不用重新启动电路。而波特图仪和数字仪器则应重新启动电路。下面分别介绍每种仪器的使用。 3.1 数字万用表（ Multimeter ） 这是一种 4 位数字万用表，其虚拟面板如图 3.1 所示，面板上有一个数字显示窗口和 7 个按钮， 分 别为电流(A)、 电压(V)、电阻(Ω)、分贝(dB)、交流(~)、直流(－)和设置(Settings) 转换按钮， 单击这些 按钮便可进行相应的转换。 用万用表可测量交直流电压、电流、电阻和电路中两点间的分贝损失，并具 有自动量程转换功能。利用设置按钮可调整电流表内阻、电压表内阻、欧姆表电流和分贝标准电压。虚 拟万用表的使用方法与真实的数字万用表基本相同。 电流表内阻 电压表内阻 欧姆表电流 数字显示 3.2 函数信号发生器（Function Generator ） 函数信号发生器用于产生正弦波、方波、三角波信号的 仪器，其图标和面板如图 3.2。信号的频率（Frequency）范 围为 0.1Hz～999MHz，信号幅度（峰值，Amplitude）可以在 mV ～999kV 之间设置。占空比（Duty cycle）只用于三角波 和方波，设定范围为 0.1 ～99%。偏置（Offset）电压设置是 指把三种波形叠加在设置的偏置电压上输出。 函数信号发生器有三个输出端："－"为负波形端， "+"为 正波形端、"Common"为公共（接地）端。虚拟信号发生器的 使用方法与实际的信号发生器基本相同。 测量选择 交直流选择 参数设置 接线端子 分贝标准电压 图 3.1 数字万用表的图标、面板和参数设置对话框 图 3.2 信号发生器的图标和虚拟面板 10
3.3虚拟示波器(0scil1 oscope)) 虚拟示波器外观及操作与实际的双综单扫描示波器非常相似。其园标和面板如困3.3。当单击面板中 Expand(扩展)按钮时，可以将面板进一步展开，如图3.4所示，这样能够更细致地观察波形。用鼠标 拖找读致指针可进行精确测量。 四 通道 B通道 时基控制 扩展控制 触发控制 0scilloscope Expand Ground 4 触发沿选择 (自动AB外触发) 位 00m Y输入方式 ◆AC0O回 AC D 困3.3拟示波器圈标和面板 在扩展的面板中，单击Reduce"按钮，可恢复面板原来大小；单击“Reverse"按钮，可改变屏幕背景 颜色；单击“Sav”按钮，可以以ASCLL码格式存储波形读数。示波器显示波形的颜色可以通过设置连接 示波器的平线颜色确定 Oscilloscope 读数指针1（红色 读数指针2（蓝色 读数指针1处询 读数指针1处读数 读数指1，2处读差 图 Channel A Reverse B/AA/B AC0四 AC D B Save 图34扩展的示波器面板
3.3 虚拟示波器 (Oscilloscope) 虚拟示波器外观及操作与实际的双综单扫描示波器非常相似。其图标和面板如图 3.3。当单击面板中 Expand（扩展）按钮时，可以将面板进一步展开，如图 3.4 所示，这样能够更细致地观察波形。用鼠标 拖拽读数指针可进行精确测量。 接地端 触发端 时基控制 扩展控制 触发控制 A 通道 B 通道 X 扫描速度 X 位移 在扩展的面板中，单击“Reduce”按钮，可恢复面板原来大小；单击“Reverse”按钮，可改变屏幕背景 颜色；单击“Save”按钮，可以以 ASCLL 码格式存储波形读数。示波器显示波形的颜色可以通过设置连接 示波器的导线颜色确定。 X-Y 工作方式 触发沿选择 触发电平调整 触发方式选择 (自动 A B 外触发) Y 偏转因数 Y 位移 Y 输入方式 图 3.3 虚拟示波器图标和面板 读数指针 1（红色） 读数指针 2（蓝色） 读数指针 1 处读数 读数指针 1 处读数 读数指针 1、2 处读数差 图 3.4 扩展的示波器面板 11
3.4波特图仪(Bode Plotter) 波特图仪能显示电路的频率响应曲线，这对分析滤波器等电路是很有用的。可用波特图仪来测量 个信号的电压增益（单位：B)或相移（单位：度）。使用时仪器面板上的输入端N接频率源，输出端OUT 接被测电路的输出端。在使用波特图仪时，必须在电路的输入瑞接入AC(交流)信号，对频率没有特珠 要求，频率测量的范围由波特图仪参数设置确定 坐桥类型选Lg对数Line线性闺) 细频特性 数保存 ☐Bode Plotter ☒ Save IN OUT 论轻指计 (可拖曳移动】 诶数指针 垂直坐标 水平坐标 指针处水平 指针处垂直 蛋动调整 设 设置 坐标读数 坐标读数 图3.5泼图仪图标和面板 3.5教字信号发生器(Word Generator) 字信号发生器是一个能够产生16位同步逻辑信号的仪器，用于对数字逻辑电路进行测试时的测试信 号或输入信号，其图标和面板如图3.6.字信号发生器图标下沿有16个输出端口，输出电压范困是低电 平0V,高电平为4~5V。输出端口与被测电路的输入端相连. 外触发输入 16路逻舞信号输出端 数据准备好输出 字估号地址编辑区 0000 喻出方式选 m 03E7 字信号编辑区 放发方式洗择 输出频率设置 00 Bmary 00000 00000000000 二进制信号输入区 字信号输出端 1000000000000000 图3.6字信号发生器图标和面板
3.4 波特图仪(Bode Plotter) 波特图仪能显示电路的频率响应曲线，这对分析滤波器等电路是很有用的。可用波特图仪来测量一 个信号的电压增益(单位：dB)或相移(单位：度)。使用时仪器面板上的输入端 IN 接频率源，输出端 OUT 接被测电路的输出端。在使用波特图仪时，必须在电路的输入端接入 AC（交流）信号，对频率没有特殊 要求。频率测量的范围由波特图仪参数设置确定。 坐标类型选择(Log:对数 Line:线性) 幅频特性 相频特性 数据保存 3.5 数字信号发生器(Word Generator) 字信号发生器是一个能够产生 16 位同步逻辑信号的仪器，用于对数字逻辑电路进行测试时的测试信 号或输入信号。其图标和面板如图 3.6。字信号发生器图标下沿有 16 个输出端口。输出电压范围是低电 平 0V，高电平为 4～5V。输出端口与被测电路的输入端相连。 读数指针 (可拖曳移动) 读数指针 垂直坐标 水平坐标 指针处水平 指针处垂直 微动调整 设置 设置 坐标读数 坐标读数 图 3.5 波特图仪图标和面板 外触发输入 数据准备好输出端 16 路逻辑信号输出端 字信号地址编辑区 输出方式选择 字信号编辑区 触发方式选择 输出频率设置 二进制信号输入区 字信号输出端 图 3.6 字信号发生器图标和面板 12
35.1字信号编辑区 编辑和存放以4位16进制数表示的16位字信号，可以存放1024条字信号，地址范国为0-3FH, 其显示内容可以通过滚动条上下移动，用鼠标单击某一条字信号即可实现对其的编辑。正在编辑或输出 的某条字信号，它被实时的以二进制数显示在“Biay"框和十六位输出显示板上，对某条字信号的编辑也 可在Biay”柜里输入二进制数来实现，系统会自动地将其转换为十六进制数显示在字信号编辑区. 3.5.2字信号地址编样区。编辑或显示与字信号地址有关的信息. Edt一显示当前正在编辑的字信号地址. Current-一显示当前正在输出的字信号地址 Initial-编辑和显示输出字信号的首地址。 Final-编辑和显示输出字信号的末地址。 3.53输出方式选择 Cyce-宇信号在设置的首地址和末地址之间周而复给地输出. Bust-字信号从设置的首地址逐条输出，输出到末地址自动停止。 St©p-字信号以单步的方式输出。即鼠标点击一次，输出一条字信号 Break Point-用于设置断点，在Cycle和Burst方式中，要想使字信号输出到某条地址后自动停止， 只需预先点击该字信号，再单击Break Poin”按扭.断点可设置多个。当字信号输出到断点地址而暂停输 出时，可单击Workbench主窗口上的Pause按钮或按“F9键来恢复输出.清除设置的断点地址时，打开 Pattern对话框，单击“Clear Buffer按钮即可 Pattern-模板按钮，单击调出预设模式选项对话框，对话框中各选项合义如下： Clear buffer-清零按钮，单击可清除数据存储区的全部数字字 Open-打开*.DP文件，将数据装入教据存储区 Save-将数据区的数据以*DP的数据文件形式存盘，以便调用 Up counter-产生递增计数数据序列 Down counter-产生递减计数数据序列 Shift right-产生右移位数据序列 Shift left-产生左移位数据序列 3.5.4献发方式选择 Intemal-内触发方式，字信号的输出直接受输出方式Step、Burst和Cyele的控制。 Extemal-外触发方式。当选择外触发方式时，需外触发脉冲信号，且需设置“上升沿触发"或“下降沿 触发”，然后选择输出方式，当外触发脉冲信号到来时，才能使字信号输出。 输出频率设置-控制Cyele和Burst输出方式下字信号输出的快慢 数据准备好输出端-输出与宇信号同步的时钟脉冲， 3.6辽分析仪(Logic Analyzer) 逻辑分析仪可以同步纪录和显示16路逻辑信号，可用于对数字逻辑信号的高速采集和时序分析，共 图标和面板如图3.7所示。 13
3.5.1 字信号编辑区 编辑和存放以 4 位 16 进制数表示的 16 位字信号，可以存放 1024 条字信号，地址范围为 0~3FFH， 其显示内容可以通过滚动条上下移动。用鼠标单击某一条字信号即可实现对其的编辑。正在编辑或输出 的某条字信号，它被实时的以二进制数显示在“Binary”框和十六位输出显示板上。对某条字信号的编辑也 可在“Binary”框里输入二进制数来实现，系统会自动地将其转换为十六进制数显示在字信号编辑区。 3.5.2 字信号地址编辑区。编辑或显示与字信号地址有关的信息。 Edit－显示当前正在编辑的字信号地址。 Current－显示当前正在输出的字信号地址。 Initial－编辑和显示输出字信号的首地址。 Final－编辑和显示输出字信号的末地址。 3.5.3 输出方式选择 Cycle－字信号在设置的首地址和末地址之间周而复始地输出。 Burst－字信号从设置的首地址逐条输出，输出到末地址自动停止。 Step－字信号以单步的方式输出。即鼠标点击一次，输出一条字信号。 Break Point－用于设置断点。在 Cycle 和 Burst 方式中，要想使字信号输出到某条地址后自动停止， 只需预先点击该字信号，再单击“Break Point”按扭。断点可设置多个。当字信号输出到断点地址而暂停输 出时，可单击 Workbench 主窗口上的“Pause”按钮或按“F9”键来恢复输出。清除设置的断点地址时，打开 Pattern 对话框，单击“Clear Buffer”按钮即可。 Pattern－模板按钮，单击调出预设模式选项对话框，对话框中各选项含义如下： Clear buffer－清零按钮，单击可清除数据存储区的全部数字字 Open－打开*.DP 文件，将数据装入数据存储区 Save－将数据区的数据以*.DP 的数据文件形式存盘，以便调用 Up counter－产生递增计数数据序列 Down counter－产生递减计数数据序列 Shift right －产生右移位数据序列 Shift left－产生左移位数据序列 3.5.4 触发方式选择 Internal－内触发方式。字信号的输出直接受输出方式 Step、Burst 和 Cycle 的控制。 External－外触发方式。当选择外触发方式时，需外触发脉冲信号，且需设置“上升沿触发”或“下降沿 触发”，然后选择输出方式，当外触发脉冲信号到来时，才能使字信号输出。 输出频率设置－控制 Cycle 和 Burst 输出方式下字信号输出的快慢。 数据准备好输出端－输出与字信号同步的时钟脉冲。 3.6 逻辑分析仪(Logic Analyzer) 逻辑分析仪可以同步纪录和显示 16 路逻辑信号，可用于对数字逻辑信号的高速采集和时序分析，其 图标和面板如图 3.7 所示。 13
信 控制信 控制信号输 Clocks per division Stop 3751# Set. 指针处时同读数 指针处逻辑读数 取样时钟设置 融发方式设置 图3.7泛耨分析仅图标和面 面板左边的16个小圆图对应16个输入端，小园图内实时显示各路输入逻辑信号的当前值，从上到 下依次为最低位至最高位。通过修改连接导线颜色来区分显示的不同波形，波形显示的时间轴可通过 Clocks per division予以设置。拖拽读数指针可读取波形的数据。 3.6.1触发方式设置 单击触发方式设置按钮，弹出触发方式设置对话框，如图3.8所示在对话框中可以输入A,B、C 三个触发字，三个触发字的识别方式由Trigger combinations(触发组合)选择，如图3.9所示.触发字的某 一位设置为X时，则该位为0或1都可以，三个触发字的默认设置均为××××××,表示只要 第一个输入逻辑信号到达，不论逗辑值为0或1，逗辑分析仪均被触发开始波形采集，否则必须满足触发 字的组合条件才能触发 Irigger patterns ☒ A wox日Accept 日 Cancel AORB c Trigger combinationsA Trigger qualife A THEN B (NOT C 困3.8触发方式设置对话柜 困3.9触发组合这
十 六 路 信 号 输 入 端 时 间 外 时 触 读数指针 1(红色) 读数指针 2(蓝色) 刻 时 钟 发 度 钟 控 控 设 信 制 制 置 号 信 信 输 号 号 入 输 输 端 入 入 端 端 指针处时间读数 指针处逻辑读数 取样时钟设置 触发方式设置 图 3.7 逻辑分析仪图标和面板 面板左边的 16 个小圆圈对应 16 个输入端，小圆圈内实时显示各路输入逻辑信号的当前值，从上到 下依次为最低位至最高位。通过修改连接导线颜色来区分显示的不同波形，波形显示的时间轴可通过 Clocks per division 予以设置。拖拽读数指针可读取波形的数据。 3.6.1 触发方式设置 单击触发方式设置按钮，弹出触发方式设置对话框，如图 3.8 所示。在对话框中可以输入 A、B、C 三个触发字，三个触发字的识别方式由 Trigger combinations(触发组合)选择，如图 3.9 所示。触发字的某 一位设置为 X 时，则该位为 0 或 1 都可以，三个触发字的默认设置均为××××××××××××××××，表示只要 第一个输入逻辑信号到达，不论逻辑值为 0 或 1，逻辑分析仪均被触发开始波形采集，否则必须满足触发 字的组合条件才能触发。 图 3.8 触发方式设置对话框 图 3.9 触发组合选择 14
