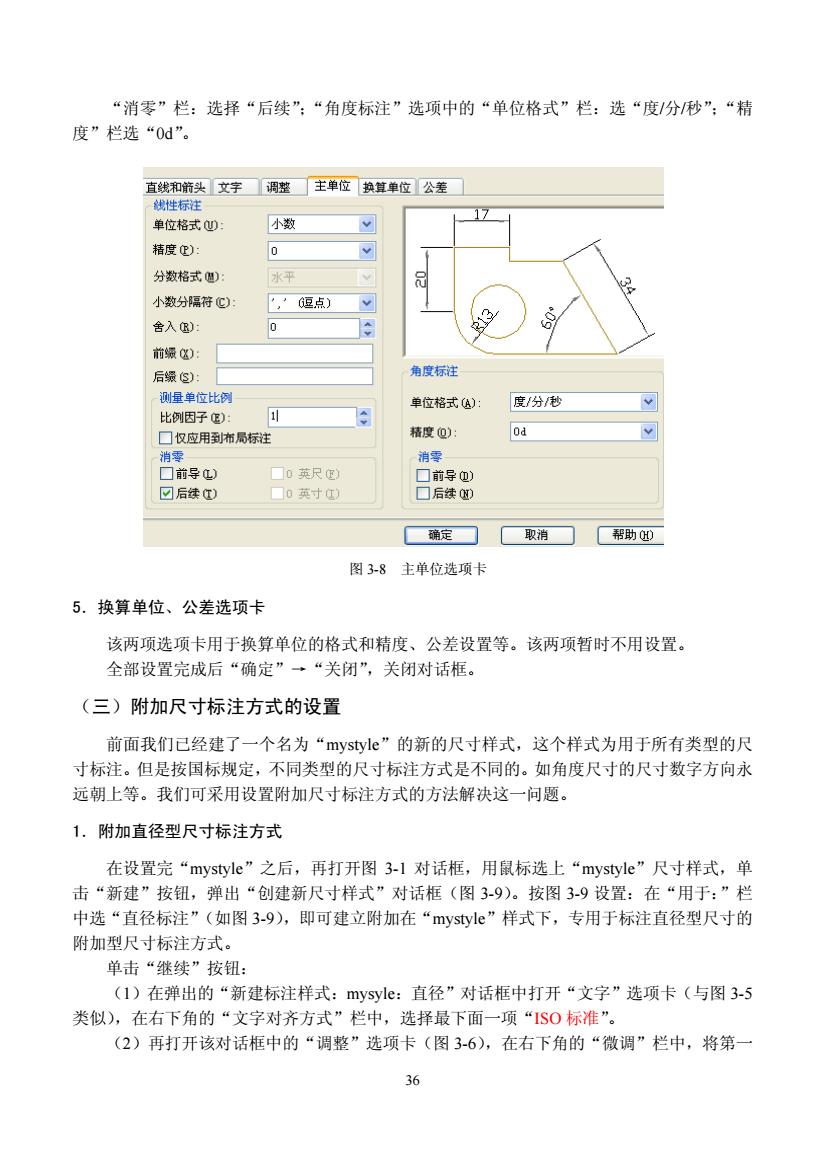

“消零”栏：选择“后续”：“角度标注”选项中的“单位格式”栏：选“度分秒”：“精 度”栏选“0d”。 直线和前头文字调差主单位热其单位公差 单位格式四 小数 精度)： 分数格式圈) 小数分隔符C) 逗点)】 舍入⑧) 0 13 后领S) 角度标注 景单位比例 单位格式 度/分/秒 比例因子 1 圆仅应用布局标注 精度Q) 消零 消零 前导， ■0英尺 ☐前导) ☑后续) ■0英寸工) ■后续圆) 确定取消☐帮助) 图38主单位选项卡 5.换算单位、公差选项卡 该两项选项卡用于换算单位的格式和精度、公差设置等。该两项暂时不用设置。 全部设置完成后“确定”一“关闭”，关闭对话框。 (三)附加尺寸标注方式的设置 前面我们己经建了一个名为“mystyle”的新的尺寸样式，这个样式为用于所有类型的尺 寸标注。但是按国标规定，不同类型的尺寸标注方式是不同的。如角度尺寸的尺寸数字方向永 远朝上等。我们可采用设置附加尺寸标注方式的方法解决这一问题。 1.附加直径型尺寸标注方式 在设置完“mystyle”之后，再打开图3-l对话框，用鼠标选上“mystyle”尺寸样式，单 击“新建”按钮，弹出“创建新尺寸样式”对话框（图3-9）。按图3-9设置：在“用于：”栏 中选“直径标注”（如图3-9，即可建立附加在“mystyle”样式下，专用于标注直径型尺寸的 附加型尺寸标注方式。 单击“继续”按钮： (1)在弹出的“新建标注样式：mysyle:直径”对话框中打开“文字”选项卡（与图3-5 类似)，在右下角的“文字对齐方式”栏中，选择最下面一项“1S0标准”。 (2)再打开该对话框中的“调整”选项卡（图36），在右下角的“微调”栏中，将第一 36
“消零”栏：选择“后续”；“角度标注”选项中的“单位格式”栏：选“度/分/秒”；“精 度”栏选“0d”。 图 3-8 主单位选项卡 5．换算单位、公差选项卡 该两项选项卡用于换算单位的格式和精度、公差设置等。该两项暂时不用设置。 全部设置完成后“确定”→“关闭”，关闭对话框。 （三）附加尺寸标注方式的设置 前面我们已经建了一个名为“mystyle”的新的尺寸样式，这个样式为用于所有类型的尺 寸标注。但是按国标规定，不同类型的尺寸标注方式是不同的。如角度尺寸的尺寸数字方向永 远朝上等。我们可采用设置附加尺寸标注方式的方法解决这一问题。 1．附加直径型尺寸标注方式 在设置完“mystyle”之后，再打开图 3-1 对话框，用鼠标选上“mystyle”尺寸样式，单 击“新建”按钮，弹出“创建新尺寸样式”对话框（图 3-9）。按图 3-9 设置：在“用于：”栏 中选“直径标注”（如图 3-9），即可建立附加在“mystyle”样式下，专用于标注直径型尺寸的 附加型尺寸标注方式。 单击“继续”按钮： （1）在弹出的“新建标注样式：mysyle：直径”对话框中打开“文字”选项卡（与图 3-5 类似），在右下角的“文字对齐方式”栏中，选择最下面一项“ISO 标准”。 （2）再打开该对话框中的“调整”选项卡（图 3-6），在右下角的“微调”栏中，将第一 36

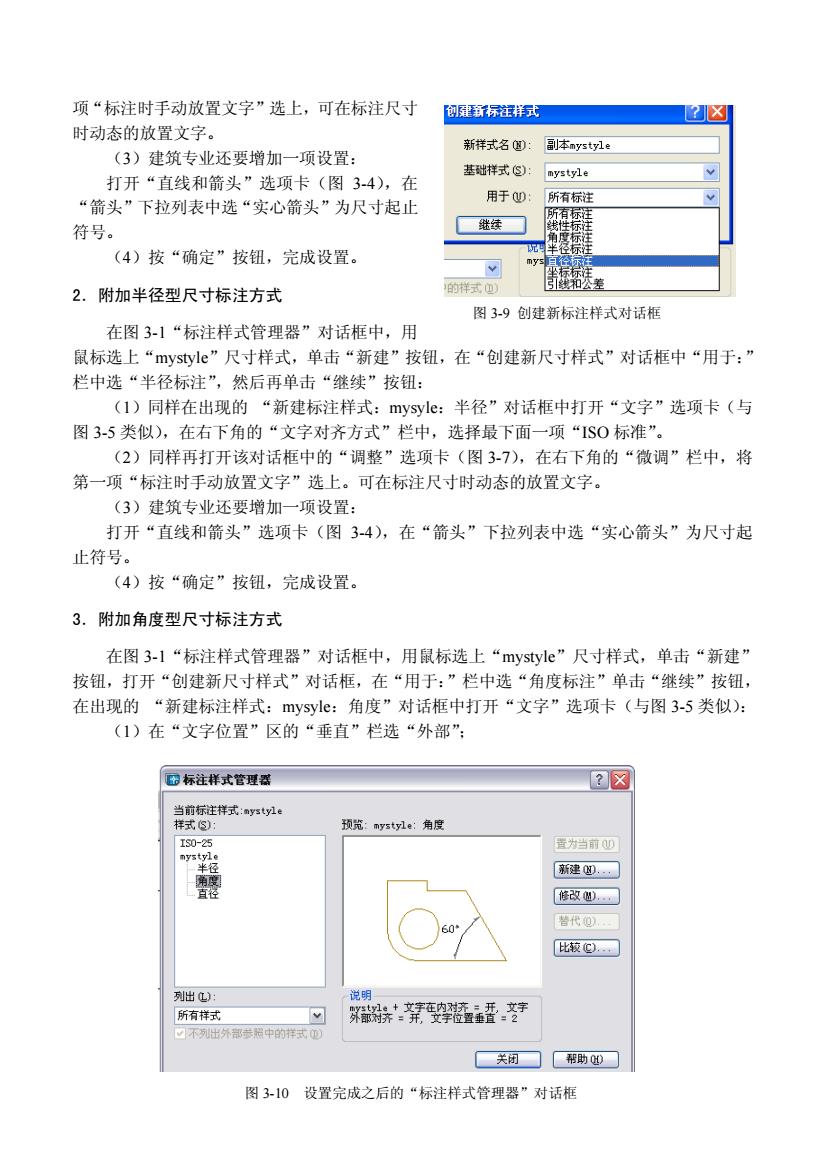

项“标注时手动放置文字”选上，可在标注尺寸 ☒ 时动态的放置文字。 新样式名圆：副本ytle (3)建专业不要增加一项设置 基础样式) 打开“直线和箭头”选项卡（图3-4），在 mystyle “箭头”下拉列表中选“实心箭头”为尺寸起止 用于0 符号。 维续 (4)按“确定”按钮，完成设置。 有和达差 2.附加半径型尺寸标注方式 图39创建新标注样式对话框 在图31“标注样式管理器”对话框中，用 鼠标选上“mystyle”尺寸样式，单击“新建”按钮，在“创建新尺寸样式”对话框中“用于：” 栏中选“半径标注”，然后再单击“继续”按纽： (I)同样在出现的“新建标注样式：mysyle:半径”对话框中打开“文字”选项卡（与 图3-5类似)，在右下角的“文字对齐方式”栏中，选择最下面一项“S0标准”。 (2)同样再打开该对话框中的“调整”选项卡（图3-7），在右下角的“微调”栏中，将 第一项“标注时手动放置文字”选上。可在标注尺寸时动态的放置文字。 (3)建筑专业还要增加一项设置： 打开“直线和箭头”选项卡（图3-4），在“箭头”下拉列表中选“实心箭头”为尺寸起 止符号。 (4)按“确定”按钮，完成设置。 3.附加角度型尺寸标注方式 在图3-1“标注样式管理器”对话框中，用鼠标选上“mystyle”尺寸样式，单击“新建1 按钮，打开“创建新尺寸样式”对话框，在“用于：”栏中选“角度标注”单击“继续”按钮， 在出现的“新建标注样式：mysyle:角度”对话框中打开“文字”选项卡（与图3-5类似）： (1)在“文字位置”区的“垂直”栏选“外部”： 团标注样式管理器 ?☒ 预1角度 新建. 60 代 比较C) 出①) 所有样式 肤透行 关闭☐帮助) 图310设置完成之后的“标注样式管理器”对话框
项“标注时手动放置文字”选上，可在标注尺寸 时动态的放置文字。 （3）建筑专业还要增加一项设置： 打开“直线和箭头”选项卡（图 3-4），在 “箭头”下拉列表中选“实心箭头”为尺寸起止 符号。 （4）按“确定”按钮，完成设置。 2．附加半径型尺寸标注方式 在图 3-1“标注样式管理器”对话框中，用 鼠标选上“mystyle”尺寸样式，单击“新建”按钮，在“创建新尺寸样式”对话框中“用于：” 栏中选“半径标注”，然后再单击“继续”按钮： 图 3-9 创建新标注样式对话框 （1）同样在出现的 “新建标注样式：mysyle：半径”对话框中打开“文字”选项卡（与 图 3-5 类似），在右下角的“文字对齐方式”栏中，选择最下面一项“ISO 标准”。 （2）同样再打开该对话框中的“调整”选项卡（图 3-7），在右下角的“微调”栏中，将 第一项“标注时手动放置文字”选上。可在标注尺寸时动态的放置文字。 （3）建筑专业还要增加一项设置： 打开“直线和箭头”选项卡（图 3-4），在“箭头”下拉列表中选“实心箭头”为尺寸起 止符号。 （4）按“确定”按钮，完成设置。 3．附加角度型尺寸标注方式 在图 3-1“标注样式管理器”对话框中，用鼠标选上“mystyle”尺寸样式，单击“新建” 按钮，打开“创建新尺寸样式”对话框，在“用于：”栏中选“角度标注”单击“继续”按钮， 在出现的 “新建标注样式：mysyle：角度”对话框中打开“文字”选项卡（与图 3-5 类似）： （1）在“文字位置”区的“垂直”栏选“外部”； 37 图 3-10 设置完成之后的“标注样式管理器”对话框
