【变式训练1】两个电阻，分别标有“620.5A”和“202 0.3A”字样。将它们串联后接入电路使用，那么电路中的电流 不能超过A,两个电阻两端允许加的电源电压最大为 V。 合
【变式训练1】两个电阻,分别标有“6 Ω 0.5 A”和“20 Ω 0.3 A”字样。将它们串联后接入电路使用,那么电路中的电流 不能超过0.3 A,两个电阻两端允许加的电源电压最大为7.8 V

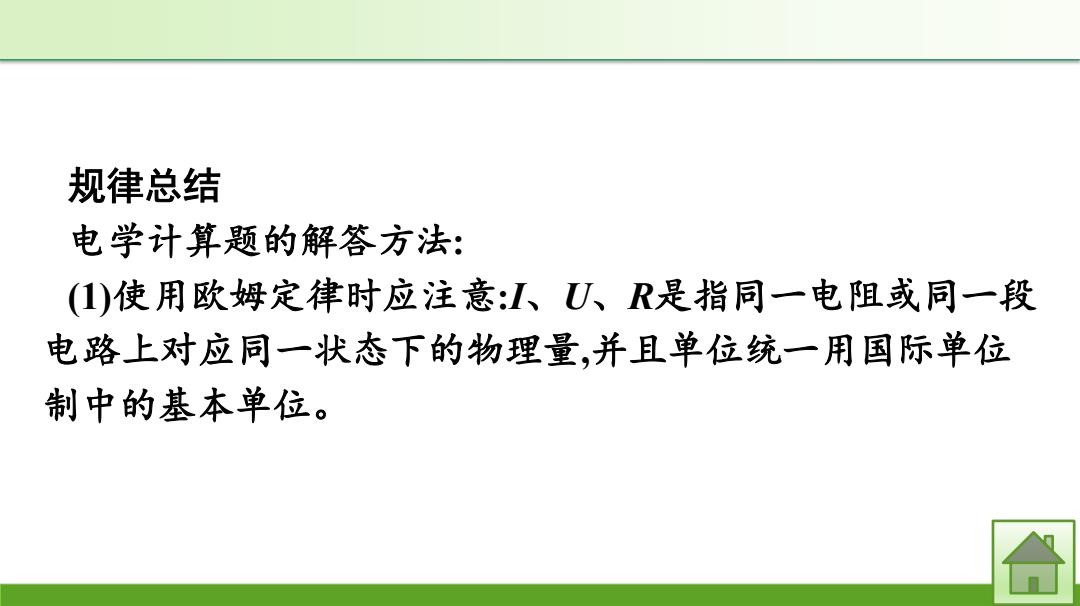

规律总结 电学计算题的解答方法： (1)使用欧姆定律时应注意：、U、R是指同一电阻或同一段 电路上对应同一状态下的物理量，并且单位统一用国际单位 制中的基本单位。 合
规律总结 电学计算题的解答方法: (1)使用欧姆定律时应注意:I、U、R是指同一电阻或同一段 电路上对应同一状态下的物理量,并且单位统一用国际单位 制中的基本单位
(2)解题思路。 (a)审题并画出等效电路图，在图上标出已知量的符号、数 值及未知量的符号，建立直观的物理图景。 (b)分析等效电路图中电阻的连接情况，根据欧姆定律和串 联电路中电流、电压、电阻的关系，列出方程。 合
(2)解题思路。 (a)审题并画出等效电路图,在图上标出已知量的符号、数 值及未知量的符号,建立直观的物理图景。 (b)分析等效电路图中电阻的连接情况,根据欧姆定律和串 联电路中电流、电压、电阻的关系,列出方程
探究问题二动态电路分析 【例2】如图，已知L的电阻为202，R是阻值为0~802的滑 动变阻器，电源电压为6V保持不变。在滑片滑动过程中，电压 表、电流表示数的变化范围是(] A.0~1.2V0.060.3A B.1.26V0.060.30A C.04.8V0.060.3A D.4.86V0.060.3A
探究问题二 动态电路分析 【例2】如图,已知L的电阻为20 Ω,R是阻值为0~80 Ω的滑 动变阻器,电源电压为6 V保持不变。在滑片滑动过程中,电压 表、电流表示数的变化范围是( B )。 A.0~1.2 V 0.06~0.3 A B.1.2~6 V 0.06~0.30 A C.0~4.8 V 0.06~0.3 A D.4.8~6 V 0.06~0.3 A
