集成电光波导调制器 ◇采用分立元件制作的光调制器不仅体积 和重量大，而且调制电压很高，调制电 流很大，很难做到高速调制。集成电光 波导调制器的出现回避了上述的困难， 成为有发展前途的光调制器，其中以铌 酸锂光波导为基础的的集成光电器件最 为成熟。铌酸锂光波导一般是在铌酸锂 基片上采用钛扩散或质子交换工艺形成
集成电光波导调制器 采用分立元件制作的光调制器不仅体积 和重量大，而且调制电压很高，调制电 流很大，很难做到高速调制。集成电光 波导调制器的出现回避了上述的困难， 成为有发展前途的光调制器，其中以铌 酸锂光波导为基础的的集成光电器件最 为成熟。铌酸锂光波导一般是在铌酸锂 基片上采用钛扩散或质子交换工艺形成

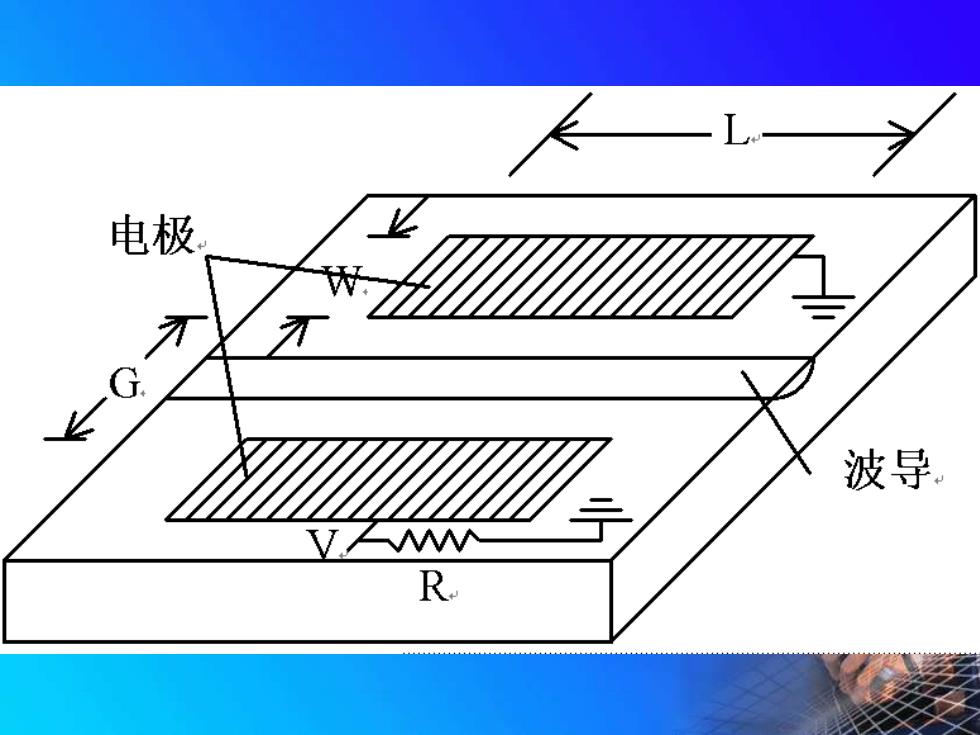

电极 ←Q 波导 R
器件设计 光波导的制做 波导掩膜板 电极掩膜板 清洗基片 光刻波导图形 扩散、研磨和抛光 清洗基片 光刻电极图形 清洗基片 二次光刻电极图形 电镀 安装器件
光波导的制做 器件设计 波导掩膜板 清洗基片 光刻波导图形 清洗基片 光刻电极图形 清洗基片 电镀 安装器件 电极掩膜板 二次光刻电极图形 扩散、研磨和抛光
光放大器 入1 0/E/O 入1.入n W λ2 O/E/O 1.n D M An M 0/E/o 输入信号光 输出信号光 工作介质 泵浦源
光放大器 O/E/O O/E/O O/E/O l1 .ln l1 .ln l1 l2 . ln W D M W D M 工作介质 泵浦源 输入信号光 输出信号光
光放大器分类 ◇掺稀土元素光纤放大器 工作介质主要是掺镧系元素（如铒、钕、 镨)的玻璃光纤，泵浦源为一般半导体激 光器。利用光的受激放大原理对信号光进 行放大，如EDFA、PDFA等 ◇非线性光学光纤放大器 工作介质是常规石英光纤，泵浦源为固体 激光器。利用光的受激喇曼放大、受激布 里渊放大等，如RA ◇半导体光放大器(SOA)》 工作介质为半导体材料，泵浦源为电源
光放大器分类 掺稀土元素光纤放大器 工作介质主要是掺镧系元素（如铒、钕、 镨）的玻璃光纤，泵浦源为一般半导体激 光器。利用光的受激放大原理对信号光进 行放大，如EDFA、PDFA等 非线性光学光纤放大器 工作介质是常规石英光纤，泵浦源为固体 激光器。利用光的受激喇曼放大、受激布 里渊放大等，如RA 半导体光放大器（SOA） 工作介质为半导体材料，泵浦源为电源
