检测单元 电缆导线 控制机箱 !引线 接线盒 传感线圖 路中 分道 侧石线 普通环形线圈检测器组成示意图 7
7 普通环形线圈检测器组成示意图
环形线圈检测器工作原理 1、检测单元、环形线圈、馈线线路组成电感电容调谐电路。 2、环形线圈是电路中的电感元件，检测单元中的电容器是电 路中的电容元件。 3、电流通过线圈时，在附件形成电磁场。 4、当车辆进入磁场时，金属车身感应出涡流电流，涡流电流 使磁力线减少，环形线圈电感量随着降低，引起电路调谐 的频率上升。 5、频率的变化或由此产生的相位偏移，是车辆到达的标志。 8
8 环形线圈检测器工作原理 1、检测单元、环形线圈、馈线线路组成电感电容调谐电路。 2、环形线圈是电路中的电感元件，检测单元中的电容器是电 路中的电容元件。 3、电流通过线圈时，在附件形成电磁场。 4、当车辆进入磁场时，金属车身感应出涡流电流，涡流电流 使磁力线减少，环形线圈电感量随着降低，引起电路调谐 的频率上升。 5、频率的变化或由此产生的相位偏移，是车辆到达的标志

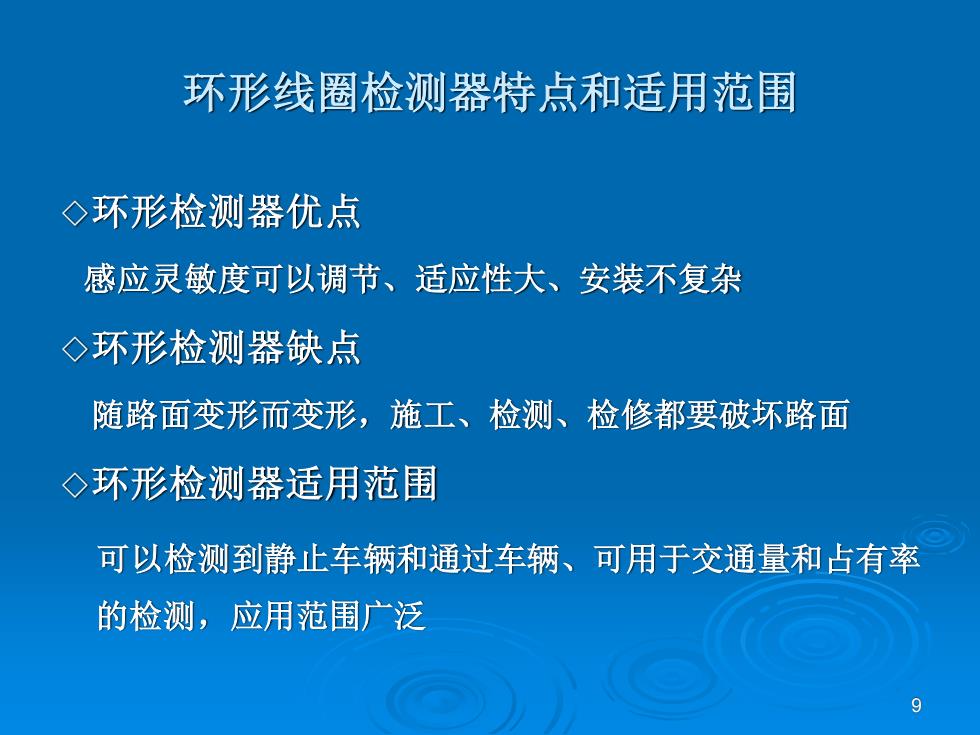

环形线圈检测器特点和适用范围 ◇环形检测器优点 感应灵敏度可以调节、适应性大、安装不复杂 ◇环形检测器缺点 随路面变形而变形，施工、检测、检修都要破坏路面 ◇环形检测器适用范围 可以检测到静止车辆和通过车辆、可用于交通量和占有率 的检测，应用范围广泛 9
9 环形线圈检测器特点和适用范围 ◇环形检测器优点 感应灵敏度可以调节、适应性大、安装不复杂 ◇环形检测器缺点 随路面变形而变形，施工、检测、检修都要破坏路面 ◇环形检测器适用范围 可以检测到静止车辆和通过车辆、可用于交通量和占有率 的检测，应用范围广泛
自行车检测器简介 ◇我国是“自行车王国”：交通管理与控制需要自行车检测 器 ◇压力式检测器：导电橡胶自行车检测器，试用但不稳定 ◇检测关键：并排行驶的自行车 ◇地磁式检测器：重庆曾试制，试验精确度达到90%以上 10
10 自行车检测器简介 ◇我国是“自行车王国”：交通管理与控制需要自行车检测 器 ◇压力式检测器：导电橡胶自行车检测器，试用但不稳定 ◇检测关键：并排行驶的自行车 ◇地磁式检测器：重庆曾试制，试验精确度达到90%以上
