上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 储氢材料的性能要求 √吸氢能力高，即能吸尽量多的氢； √ 储氢时生成热应尽量小，便于释氢时的温度不必太高； √储氢和释氢的速度都要求快； √ 导热性能优良； √ 对氧气、一氧化碳和水等杂质的抵抗力要大： √化学稳定性好，经久耐用，不易产生破碎粉化； √使用与运输时安全、可靠； √来源广、价廉物美
储氢材料的性能要求 吸氢能力高，即能吸尽量多的氢； 储氢时生成热应尽量小，便于释氢时的温度不必太高； 储氢和释氢的速度都要求快； 导热性能优良； 对氧气、一氧化碳和水等杂质的抵抗力要大； 化学稳定性好，经久耐用，不易产生破碎粉化； 使用与运输时安全、可靠； 来源广、价廉物美
上降充通大学 质子交换膜燃料电池（PEMFC) SHANGHAI JLAO TONG UNIVERSITY E0=1.229V Load H2、CH,OH燃料 02(空气) Anode H Cathode 质子交换膜 高分子电解质 电极反应： 阳极反应：H2→2H++2e 阴极反应：1/202+2H++2e→H20 总反应：H2+1/202→H20
质子交换膜燃料电池（PEMFC） Anode Cathode 燃料 O2（空气） Load 质子交换膜 H+ 电极反应： 阳极反应: H2 2H+ + 2e 阴极反应: 1/2O2 + 2H+ + 2e H2O 总反应: H2 + 1/2O2 H2O E0 = 1.229 V 高分子电解质 H2、CH3OH

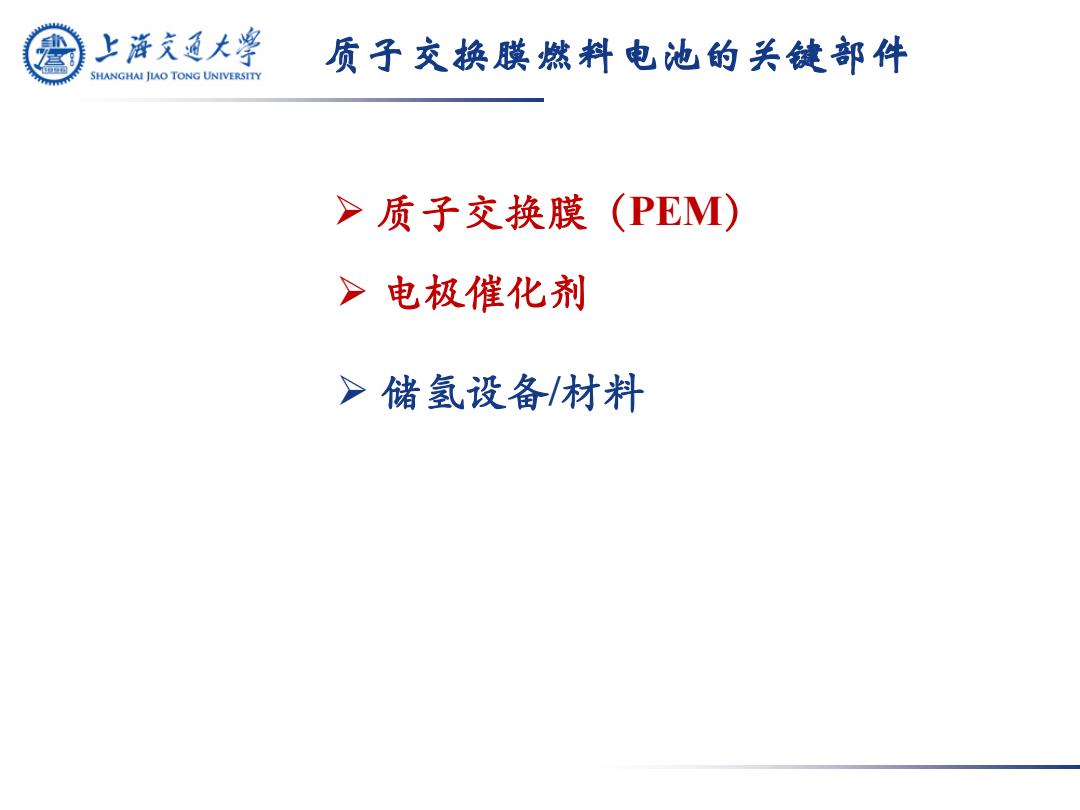

上游充通大学 质子交换膜燃料电池的关键部件 SHANGHAI JLAO TONG UNIVERSITY >质子交换膜(PEM) >电极催化剂 >储氢设备/材料
质子交换膜燃料电池的关键部件 质子交换膜（PEM） 电极催化剂 储氢设备/材料
上浒充通大学 质子交换膜燃料电池(PEMFC) SHANGHAI JLAO TONG UNIVERSITY Current collector Gas diffusion layer Graphite Plate Gas Anode End Plate MEA 5h-ak料 Bolts Gas Out Graphite Gasket Cathode End Piate Plate 单电池 单电池分解图 膜电极(MEA) 核心部件 Membrane Electrode Assembly
质子交换膜燃料电池 (PEMFC) 单电池 单电池分解图 膜电极（MEA） Membrane Electrode Assembly 核心部件
上游充通大学 膜电极(MEA)的结构 SHANGHAI JLAO TONG UNIVERSITY Catalyst Layer 催化剂层(CL) 膜电极(MEA) 膜 气体扩散层(GDL) Gas Diffusion Layer
膜电极（MEA）的结构 膜 催化剂层（CL） 气体扩散层（GDL） Gas Diffusion Layer Catalyst Layer 膜电极（MEA）
