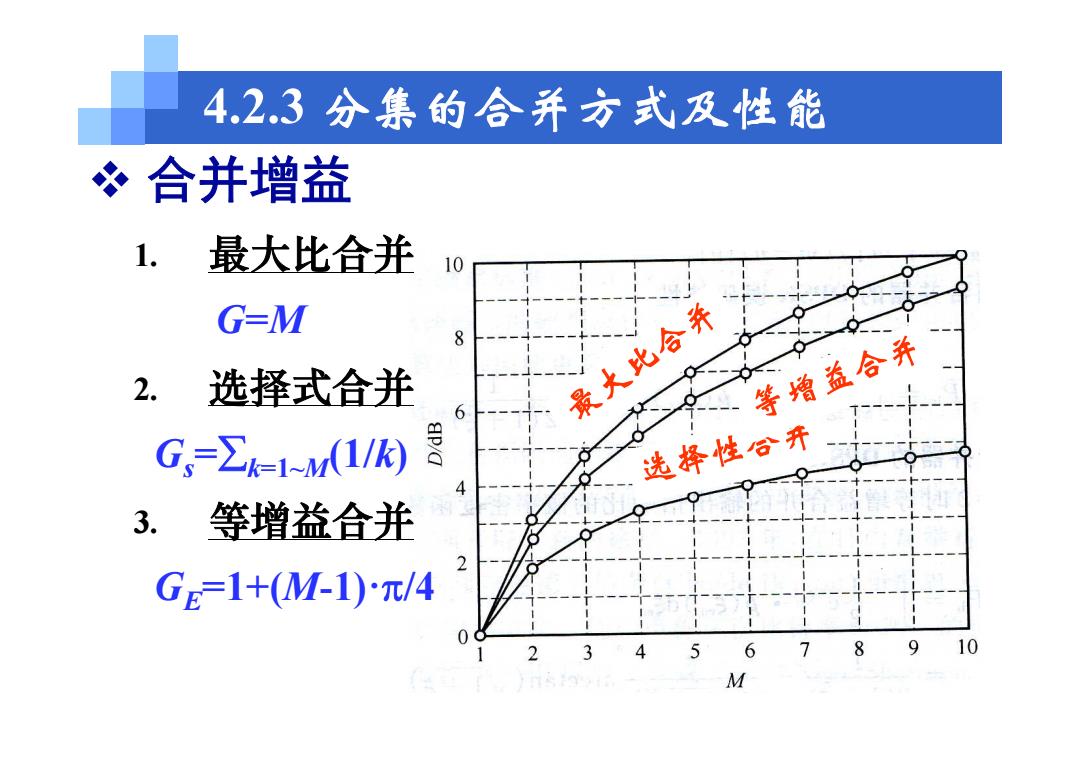

4.2.3分集的合并方式及性能 冬合并增益 1.最大比合并 10 G-M 2.选择式合并 最大比合并 等增益合并 6 G,=∑k=1M(I/) 选择性合 3.等增益合并 Gg=1+(M-1)π/4 345678 910 M
4.2.3 分集的合并方式及性能 合并增益 1. 最大比合并 G=M 2. 选择式合并 Gs=k=1~M(1/k) 3. 等增益合并 GE=1+(M-1)·/4

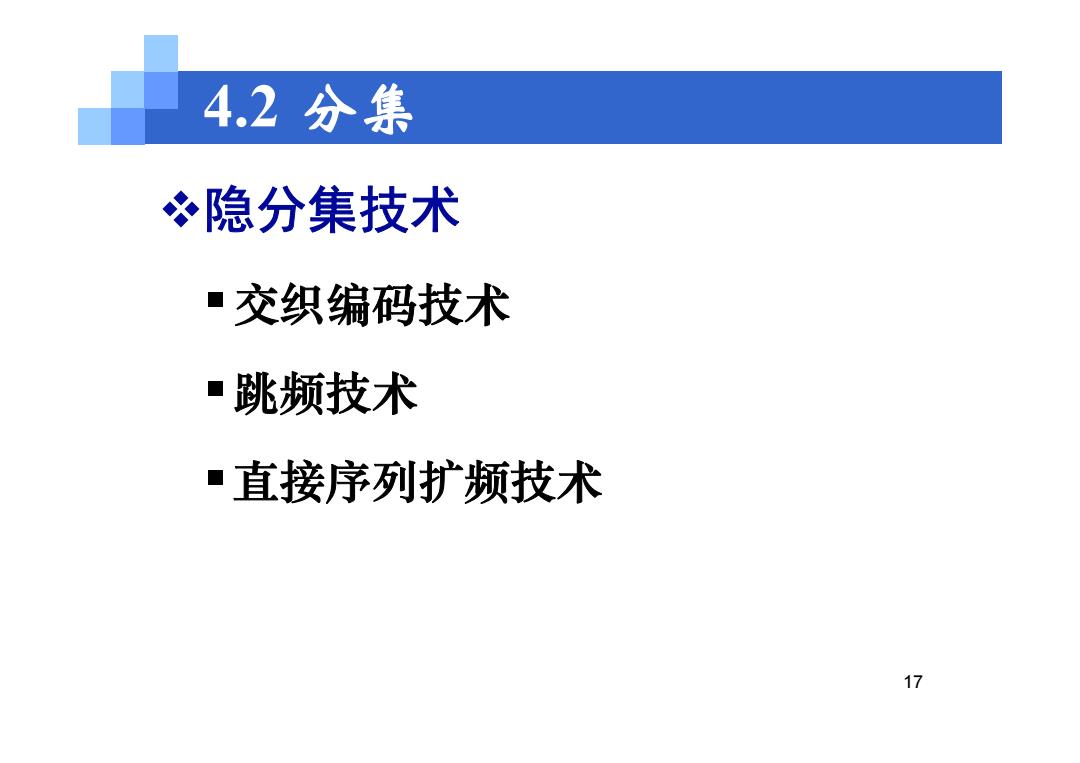

4.2分集 隐分集技术 ·交织编码技术 ·跳频技术 ·直接序列扩频技术 17
17 4.2 分集 隐分集技术 交织编码技术 跳频技术 直接序列扩频技术

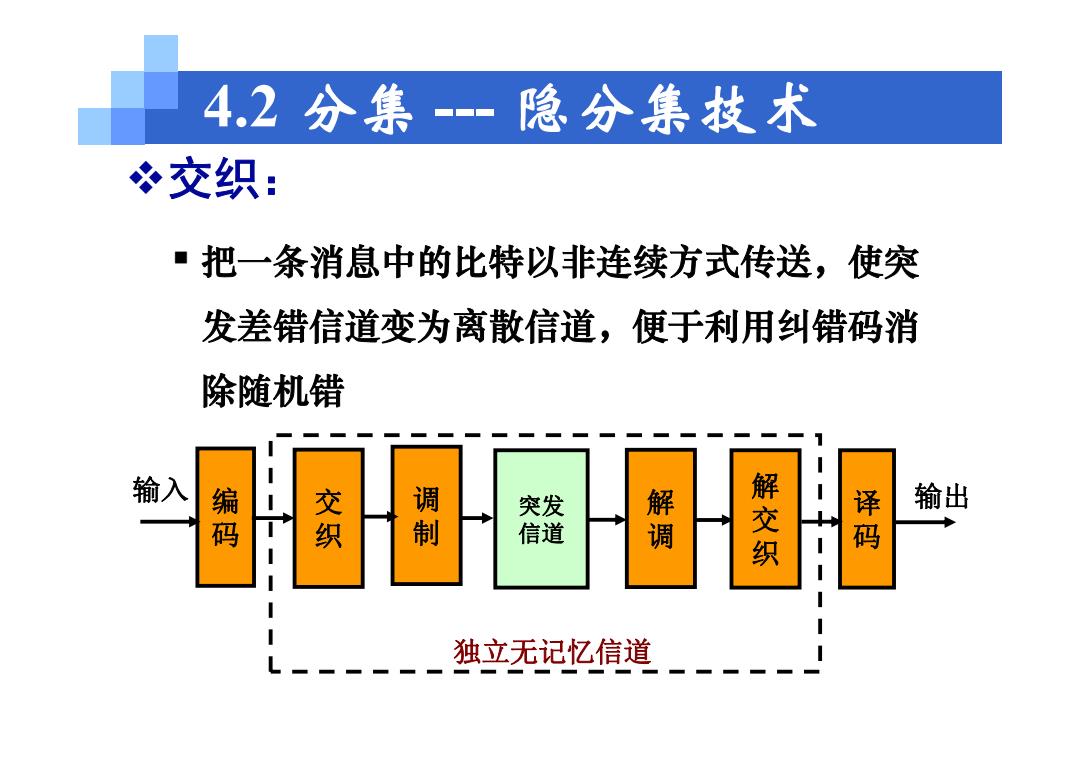

4.2分集=隐分集技术 冬交织： 把一条消息中的比特以非连续方式传送，使突 发差错信道变为离散信道，便于利用纠错码消 除随机错 输入 编码 交织 突发 解 输出 制 信道 解交织 译码 独立无记忆信道
编 码 交 织 解 交 织 译 码 突发 信道 输入 调 输出 制 解 调 4.2 分集 --- 隐分集技术 交织： 把一条消息中的比特以非连续方式传送，使突 发差错信道变为离散信道，便于利用纠错码消 除随机错 独立无记忆信道

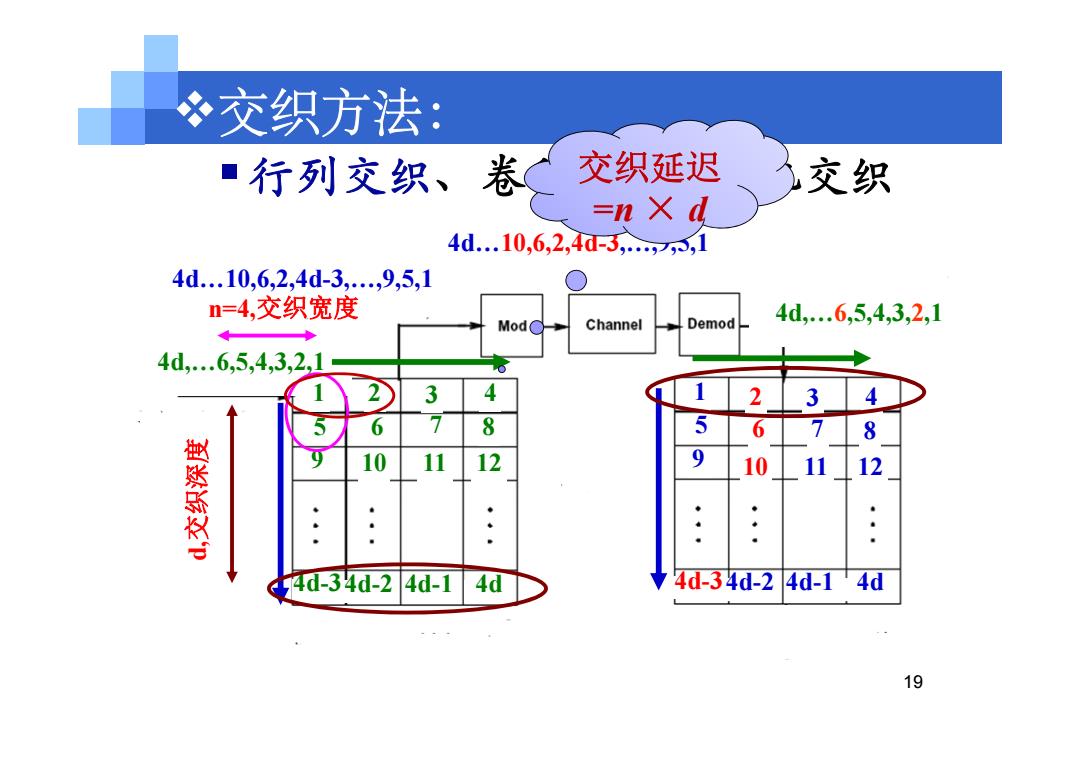

必交织方法： ·行列交织、卷 交织延迟 交织 =n×d 4d.10,6,2,4d-3,,J,1 4d..10,6,2,4d-3,.,9,5,1 n=4,交织宽度 4d,.6,5,4,3,2,1 Mod Channel Demod 4d,..6,5,4,3,21 3 4 2 3 4 7 6 8 5 6 7 8 10 11 9 10 11 12 w 4d-34d-2 4d-1 4d 4d-34d-2 4d-14d 19
19 交织方法： 行列交织、卷积交织、随机交织 4d,…6,5,4,3,2,1 1 2 4 5 6 7 8 9 10 11 12 4d-34d-2 4d-1 4d 3 4d…10,6,2,4d-3,…,9,5,1 4d…10,6,2,4d-3,…,9,5,1 1 2 4 5 6 7 8 9 10 11 12 4d-34d-2 4d-1 4d 3 4d,…6,5,4,3,2,1 d,交织深度 n=4,交织宽度 交织延迟 =n × d

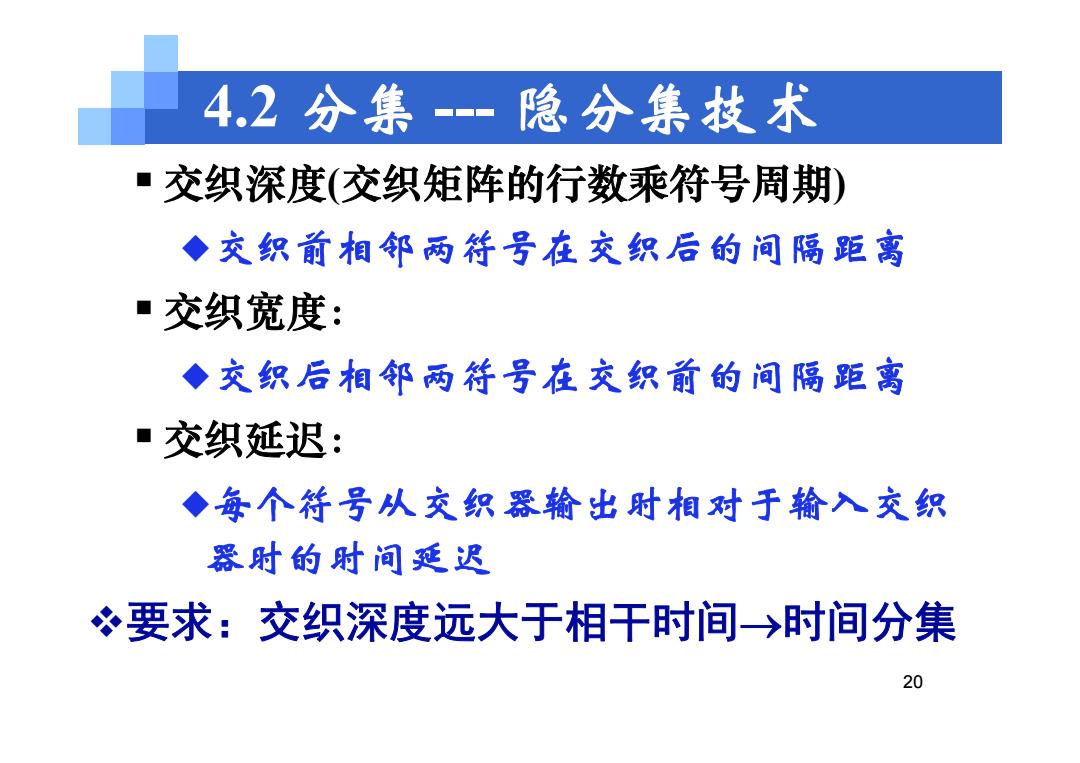

4.2分集=-隐分集技术 交织深度（交织矩阵的行数乘符号周期） ◆交织前相邻两符号在交织后的问隔距离 ■交织宽度： ◆交织后相邻两符号在交织前的问隔距离 ·交织延迟： ◆每个符号从交织器输出时相对于输入交织 器时的附间延迟 冬要求：交织深度远大于相干时间→时间分集 20
20 4.2 分集 --- 隐分集技术 交织深度(交织矩阵的行数乘符号周期) 交织前相邻两符号在交织后的间隔距离 交织宽度： 交织后相邻两符号在交织前的间隔距离 交织延迟： 每个符号从交织器输出时相对于输入交织 器时的时间延迟 要求：交织深度远大于相干时间时间分集
