。分集原理 各独立信号传播路径同时经历深度衰落的概率 降低 必分集概念： 多路不相关的衰落路径传送相同的信号并合并 -20 (三0) -40 -60 -80 两条路径同时 ~100 8 出现深衰落的 同时发生两个 概率降低
6 分集原理 各独立信号传播路径同时经历深度衰落的概率 降低 分集概念： 多路不相关的衰落路径传送相同的信号并合并 两条路径同时 出现深衰落的 概率降低

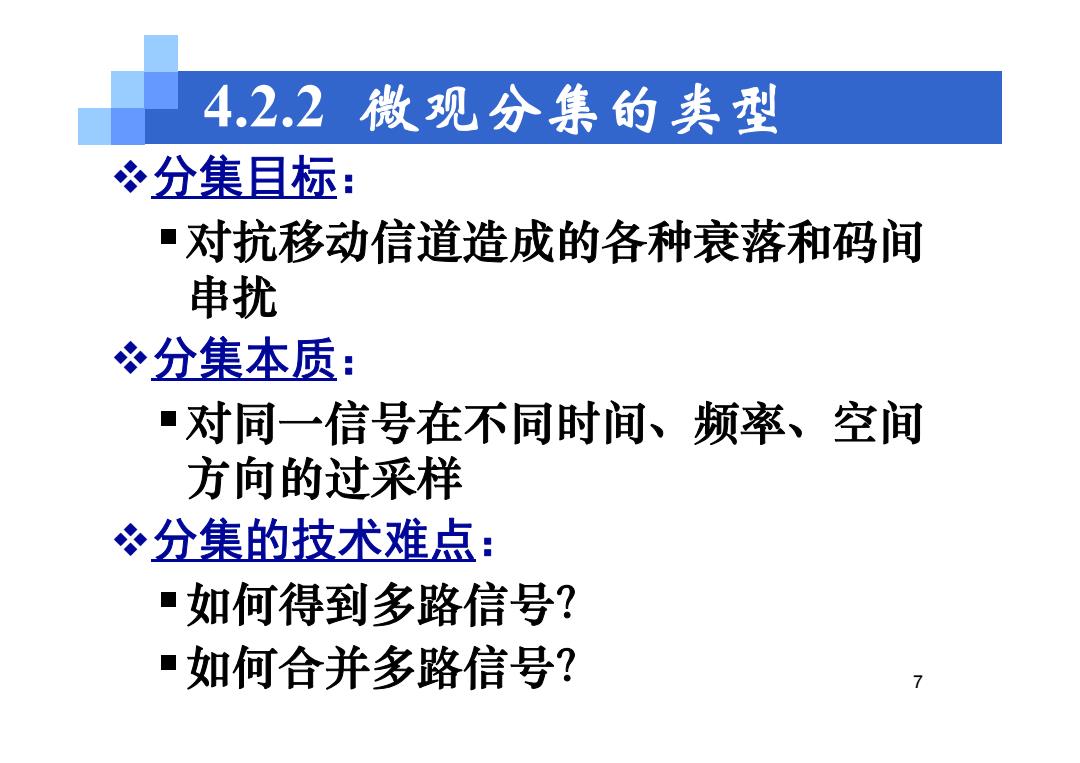

4.2.2微观分集的类型 冬分集目标： 对抗移动信道造成的各种衰落和码间 串扰 分集本质： 对同一信号在不同时间、频率、空间 方向的过采样 冬分集的技术难点： 如何得到多路信号？ 如何合并多路信号？ 7
7 4.2.2 微观分集的类型 分集目标： 对抗移动信道造成的各种衰落和码间 串扰 分集本质： 对同一信号在不同时间、频率、空间 方向的过采样 分集的技术难点： 如何得到多路信号？ 如何合并多路信号？

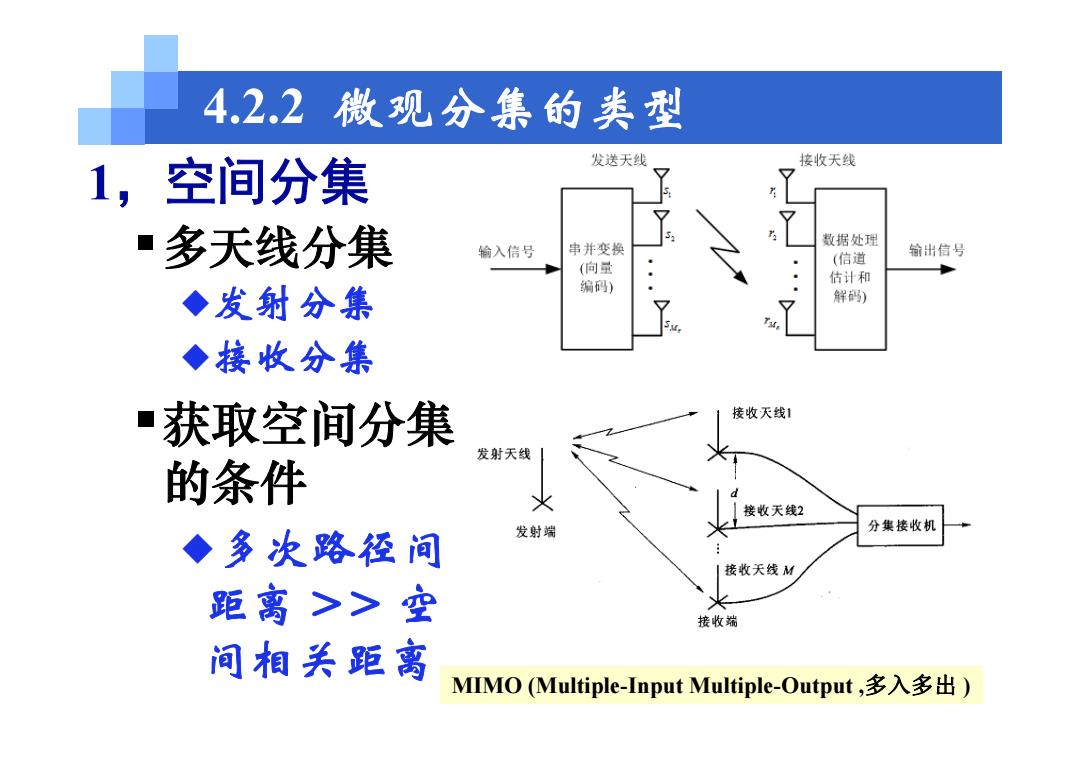

4.2.2微观分集的类型 发送天线 接收天线 1,空间分集 多天线分集 输入信号 串并变换 数据处理 (信道 输出信号 (向量 估计和 编码) ◆发射分集 解码) ◆接收分集 获取空间分集 接收天线1 发射天线 的条件 火 接收天线2 ◆多次路径间 发射端 分集接收机 接收天线M 距离>>空 接收端 间相关距离 MMO(Multiple-Input Multiple-Output,多入多出)
8 4.2.2 微观分集的类型 1，空间分集 多天线分集 发射分集 接收分集 获取空间分集 的条件 多次路径间 距离 >> 空 间相关距离 MIMO (Multiple-Input Multiple-Output ,多入多出 )
4.2.2微观分集的类型 1.空间分集 ·角度分集 ◆利用天线波束方向使信号不相关 ■极化分集 ◆水平极化和垂直极化波相关性极小 2.频率分集 ·传输信息以不同的频率进行传输 ·传输之间的频率间距>>相干带宽 3.时间分集 ·传输信息在不同的时刻重复传输 ·信号重发时间间隔>>相干时间 9
9 1. 空间分集 角度分集 利用天线波束方向使信号不相关 极化分集 水平极化和垂直极化波相关性极小 2. 频率分集 传输信息以不同的频率进行传输 传输之间的频率间距>> 相干带宽 3. 时间分集 传输信息在不同的时刻重复传输 信号重发时间间隔>>相干时间 4.2.2 微观分集的类型
例：工作频段为800900MHz,典型的时延扩展值 为5us,多普勒扩展为10Hz, 采用重传获取分集增 益 问能获取频率分集的载频间隔；能获取时间分集 的重传时间间隔 1 .B。≈=200KHz 为获取频率分集，两次重传的载波间隔应大于 200KHZ B≈1=0.1 ∫m 为获取时间分集，两次重传的时间间隔应大于Q1s
10 例：工作频段为800~900MHz，典型的时延扩展值 为 5us，多普勒扩展为10Hz，采用重传获取分集增 益 问能获取频率分集的载频间隔；能获取时间分集 的重传时间间隔 为获取频率分集，两次重传的载波间隔应大于 200KHz 为获取时间分集，两次重传的时间间隔应大于0.1s 1 200 B KHz c 1 0 1. T m B s f
