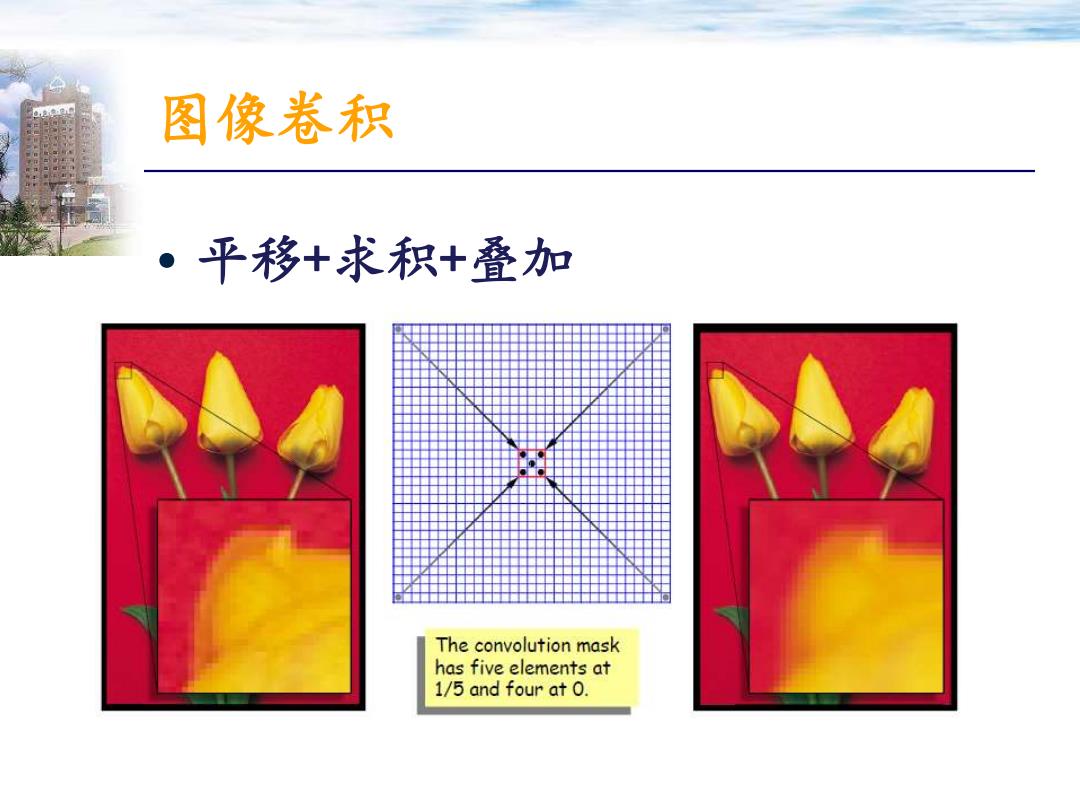

图像卷积 ·平移+求积+叠加 The convolution mask has five elements at 1/5 and four at 0
图像卷积 • 平移+求积+叠加

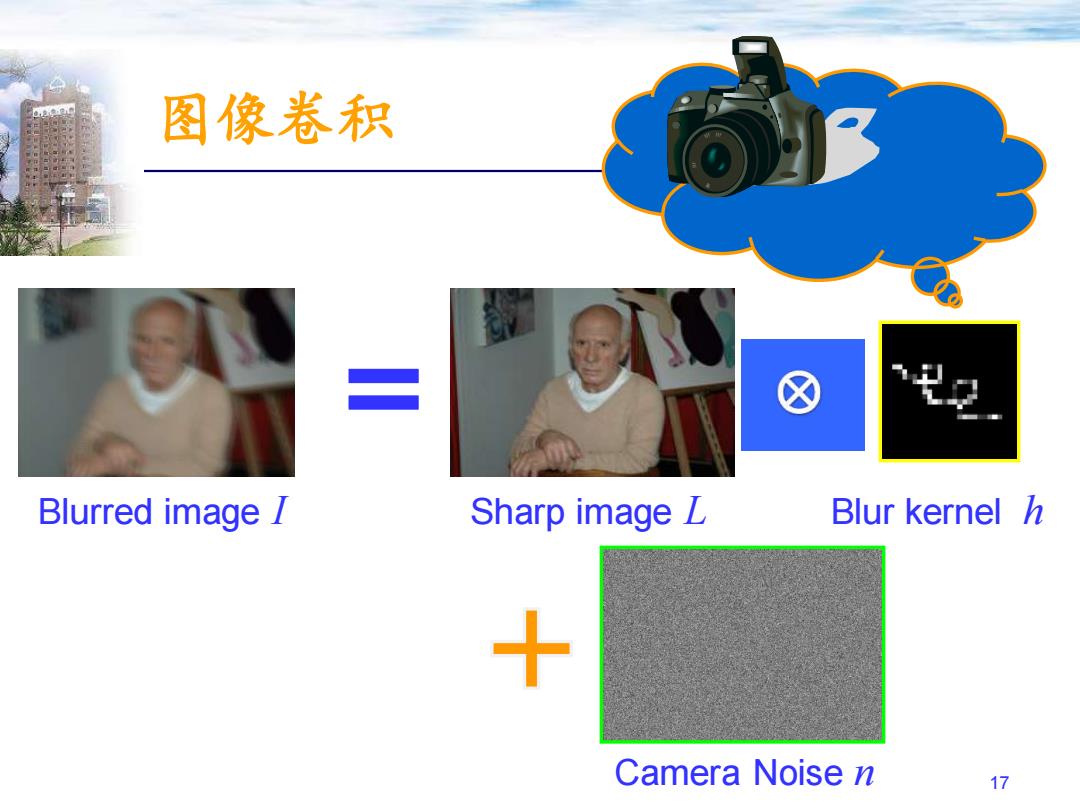

图像卷积 ⊕ Blurred image Sharp image L Blur kernel h Camera Noise n 17
17 Blurred image I Sharp image L Camera Noise n Blur kernel h 图像卷积

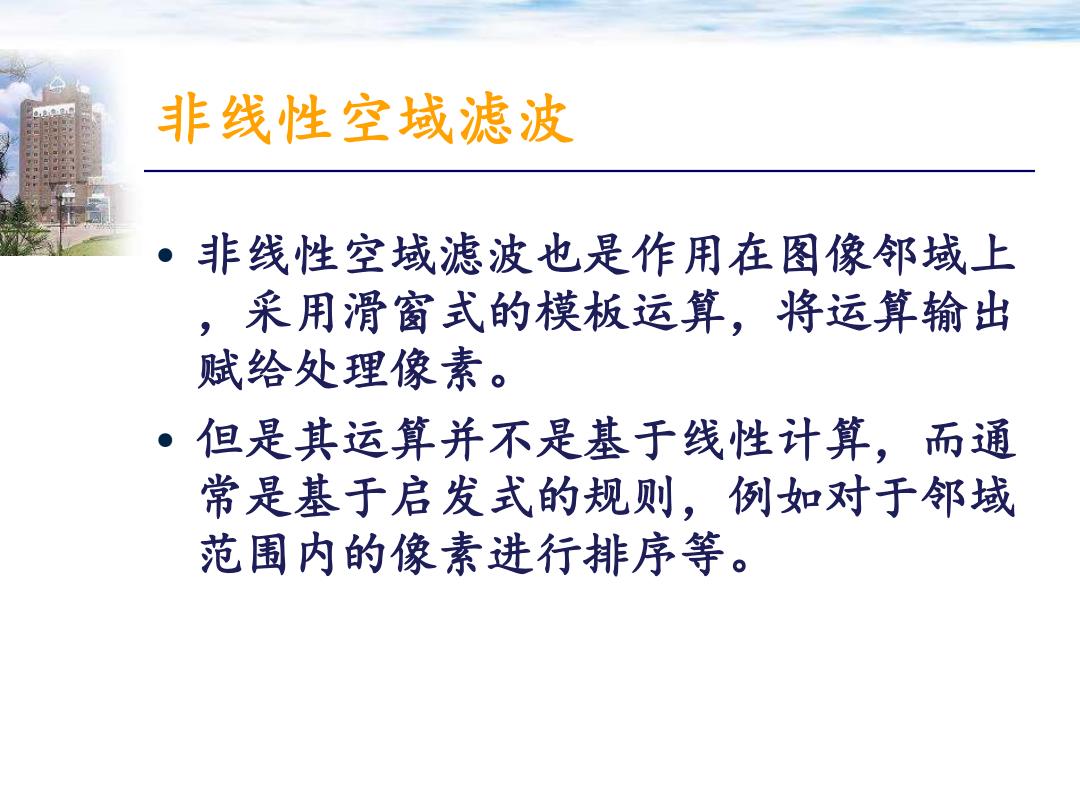

非线性空域滤波 非线性空域滤波也是作用在图像邻域上 ,采用滑窗式的模板运算，将运算输出 赋给处理像素。 但是其运算并不是基于线性计算，而通 常是基于启发式的规则，例如对于邻域 范围内的像素进行排序等
• 非线性空域滤波也是作用在图像邻域上 ，采用滑窗式的模板运算，将运算输出 赋给处理像素。 • 但是其运算并不是基于线性计算，而通 常是基于启发式的规则，例如对于邻域 范围内的像素进行排序等。 非线性空域滤波

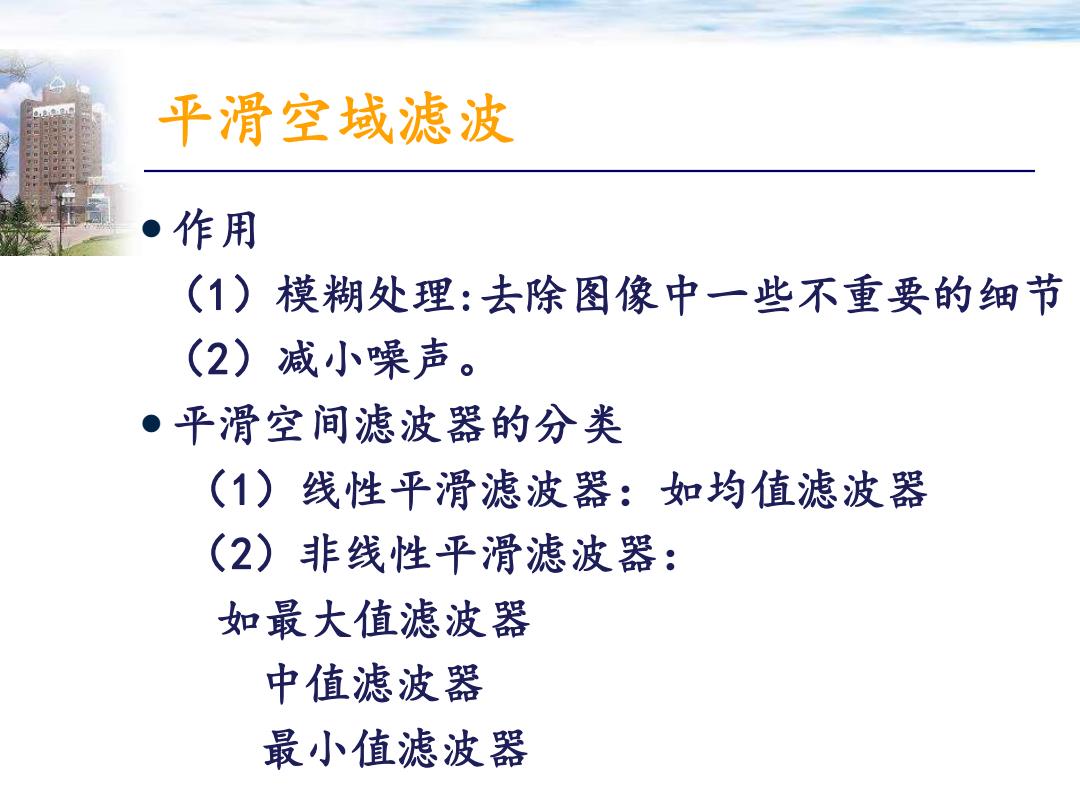

平滑空域滤波 ●作用 (1)模糊处理：去除图像中一些不重要的细节 (2)减小噪声。 ·平滑空间滤波器的分类 (1)线性平滑滤波器：如均值滤波器 (2)非线性平滑滤波器： 如最大值滤波器 中值滤波器 最小值滤波器
作用 （1）模糊处理:去除图像中一些不重要的细节 （2）减小噪声。 平滑空间滤波器的分类 （1）线性平滑滤波器：如均值滤波器 （2）非线性平滑滤波器： 如最大值滤波器 中值滤波器 最小值滤波器 平滑空域滤波

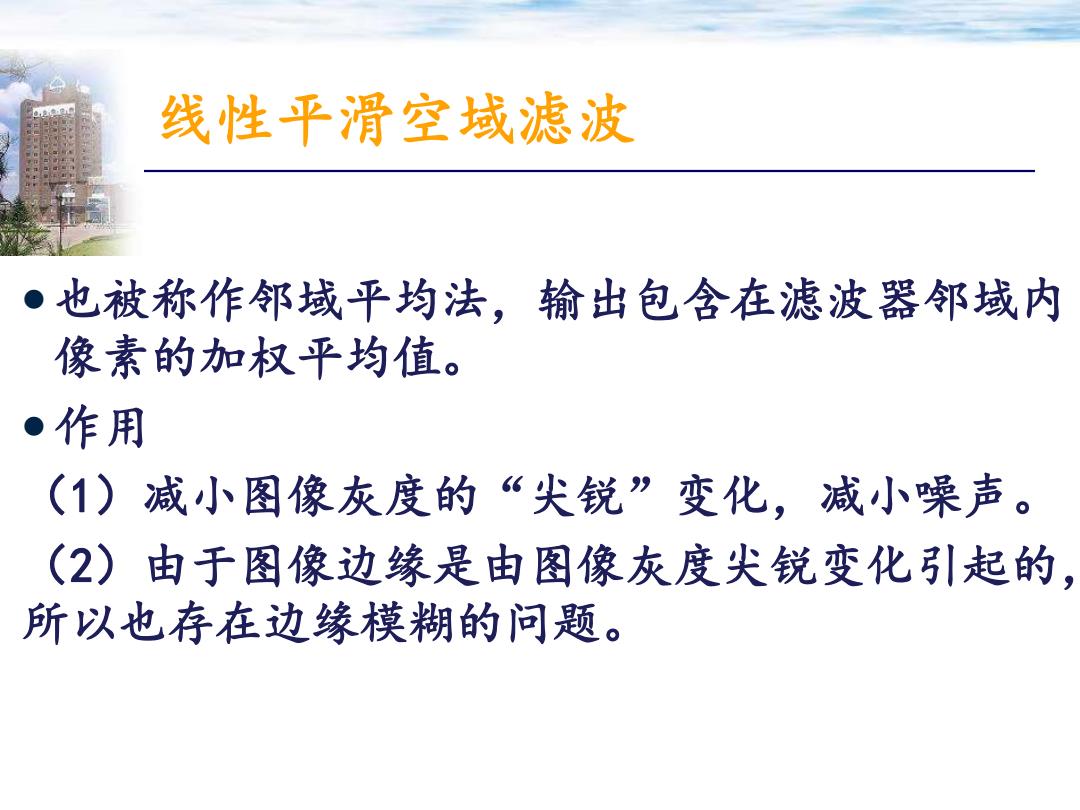

线性平滑空域滤波 ·也被称作邻域平均法，输出包含在滤波器邻域内 像素的加权平均值。 ·作用 (1)减小图像灰度的“尖锐”变化，减小噪声。 (2)由于图像边缘是由图像灰度尖锐变化引起的， 所以也存在边缘模糊的问题
也被称作邻域平均法，输出包含在滤波器邻域内 像素的加权平均值。 作用 （1）减小图像灰度的“尖锐”变化，减小噪声。 （2）由于图像边缘是由图像灰度尖锐变化引起的， 所以也存在边缘模糊的问题。 线性平滑空域滤波
