3、原电池(galvanic cell))▣路 现象：使外线路产生电流 电源 实质：由化学能转变为电能。 载流子：外线路一 自由电子 溶液内一正负离子 电极与溶液界面一氧化还原一电子得失 0.92V Saturated KCl solution Cu电极：阳极（负极）—氧化反应 2+ Cu(S)→Cu2+2e Ag电极：「 阴极（正极）—还原反应 Ag+e→Ag(S) C2=0.0200M 1Ag'1=0.0200M Cois)=Cu-'(ag)+2e Aglag)+e=Ag(s) Anode Catbode 图原电池 电解池和原电池的共同特征：由两类不同导体组成，在电荷 转移时伴随有物质的变化一 电化学体系 上一内容 下一内容 ◇回主目录 5返回
上一内容 下一内容 回主目录 返回 3、原电池(galvanic cell)回路 现象：使外线路产生电流——电源 实质：由化学能转变为电能。 载流子：外线路——自由电子 溶液内——正负离子 电极与溶液界面—氧化还原—电子得失 Cu电极：阳极(负极)——氧化反应 Cu(S)→Cu2++2eAg电极：阴极(正极)——还原反应 Ag+ +e- → Ag(S) 电解池和原电池的共同特征：由两类不同导体组成，在电荷 转移时伴随有物质的变化——电化学体系

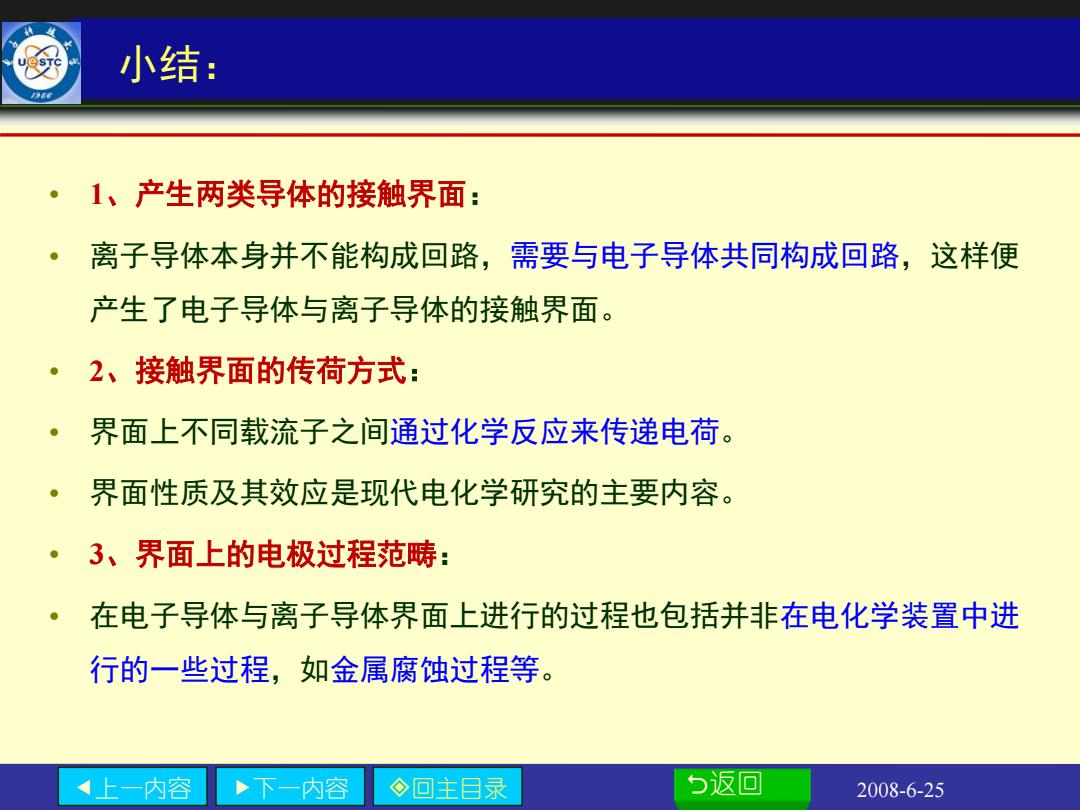

小结： 。1、产生两类导体的接触界面： 离子导体本身并不能构成回路，需要与电子导体共同构成回路，这样便 产生了电子导体与离子导体的接触界面。 。2、接触界面的传荷方式： 界面上不同载流子之间通过化学反应来传递电荷。 界面性质及其效应是现代电化学研究的主要内容。 。3、界面上的电极过程范畴： 在电子导体与离子导体界面上进行的过程也包括并非在电化学装置中进 行的一些过程，如金属腐蚀过程等。 、上一内容 ·下一内容 ◇回主目录 5返回 2008-6-25
上一内容 下一内容 回主目录 返回 小结： • 1、产生两类导体的接触界面： • 离子导体本身并不能构成回路，需要与电子导体共同构成回路，这样便 产生了电子导体与离子导体的接触界面。 • 2、接触界面的传荷方式： • 界面上不同载流子之间通过化学反应来传递电荷。 • 界面性质及其效应是现代电化学研究的主要内容。 • 3、界面上的电极过程范畴： • 在电子导体与离子导体界面上进行的过程也包括并非在电化学装置中进 行的一些过程，如金属腐蚀过程等。 2008-6-25
离子导体与电子导体的比较 分类 材质 导电粒子 通电后的变化 随温度的变化 金属、石墨 电子 T7,电阻7； 电子导体 (可单独形 (单种载流 除发热外无变化 成回路) 子、单一电 导电能力下降 荷) 液态电解质 离子 体系组成发生变 T7,电阻； 离子导体 固态电解质 (多种离子、 (与电子导 化 多种价态) 导电能力增强 体共同构成) 上一内容 ·下一内容 ◇回主目录 5返回
上一内容 下一内容 回主目录 返回 分类 材质 导电粒子 通电后的变化 随温度的变化 电子导体 金属、石墨 （可单独形 成回路） 电子 （单种载流 子、单一电 荷） 除发热外无变化 T ↗，电阻 ↗; 导电能力下降 离子导体 液态电解质 固态电解质 （与电子导 体共同构成） 离子 （多种离子、 多种价态） 体系组成发生变 化 T ↗，电阻 ↘； 导电能力增强 离子导体与电子导体的比较
几种电化学装置的比较 原电池 电解池 腐蚀电池 能量转化方向 化学能→电能 电能→化学能 化学能→热能 反应动力 4G<0 4G>0 4G<0 功能 能量发生器 物质发生器 破坏物质 阳（一) 阳（十) 阳（一） 电极极性 阴(+) 阴（一) 阴(+) 阴、阳极不直 阴、阳极不直 阴、阳极短路， 电路结构 接接触1≠0 接接触1≠0 1=0 上一内容 ·下一内容 ◇回主目录 5返回
上一内容 下一内容 回主目录 返回 原电池 电解池 腐蚀电池 能量转化方向 化学能→电能 电能→化学能 化学能→热能 反应动力 功能 能量发生器 物质发生器 破坏物质 电极极性 阳（－） 阴（＋） 阳（＋） 阴（－） 阳（－） 阴（＋） 电路结构 阴、阳极不直 接接触 阴、阳极不直 接接触 阴、阳极短路， G 0 G 0 G 0 = 0 外 0 I 外I 几种电化学装置的比较 0 外I

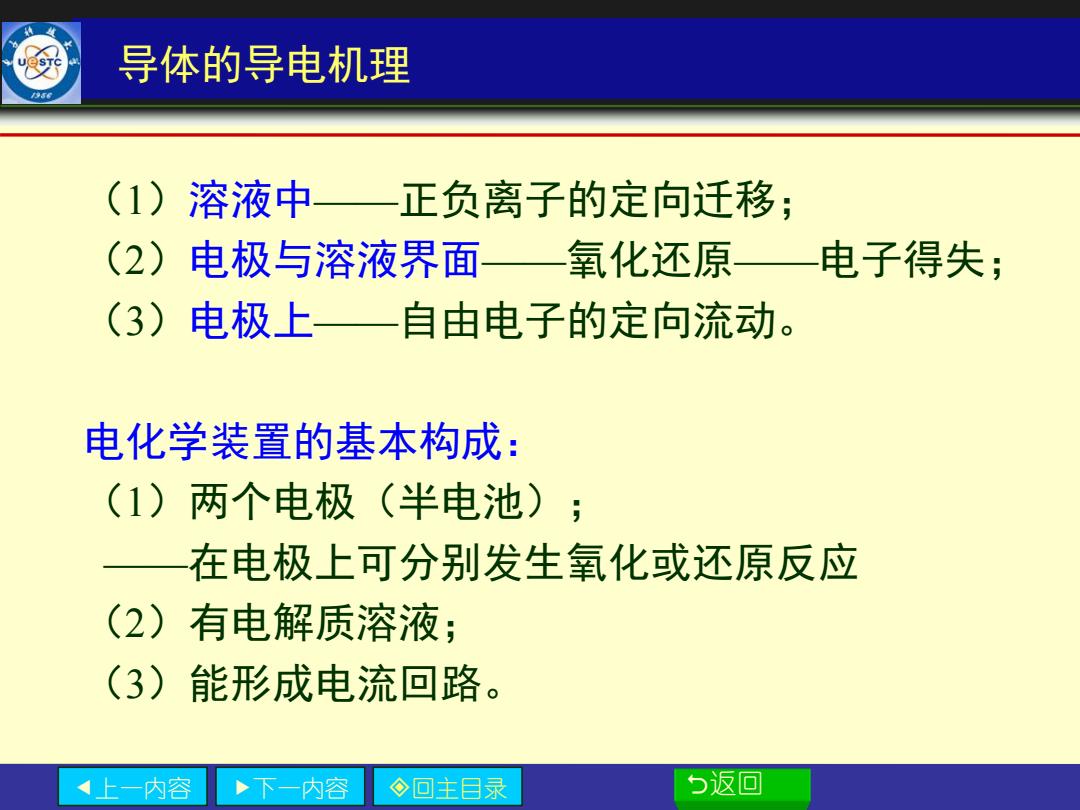

导体的导电机理 (1)溶液中 一正负离子的定向迁移： (2)电极与溶液界面 氧化还原一 电子得失； (3)电极上一自由电子的定向流动。 电化学装置的基本构成： (1)两个电极（半电池）； 在电极上可分别发生氧化或还原反应 (2)有电解质溶液； (3)能形成电流回路。 上一内容 ·下一内容 ◇回主目录 5返回
上一内容 下一内容 回主目录 返回 导体的导电机理 （1）溶液中——正负离子的定向迁移； （2）电极与溶液界面——氧化还原——电子得失； （3）电极上——自由电子的定向流动。 电化学装置的基本构成： （1）两个电极（半电池）； ——在电极上可分别发生氧化或还原反应 （2）有电解质溶液； （3）能形成电流回路
