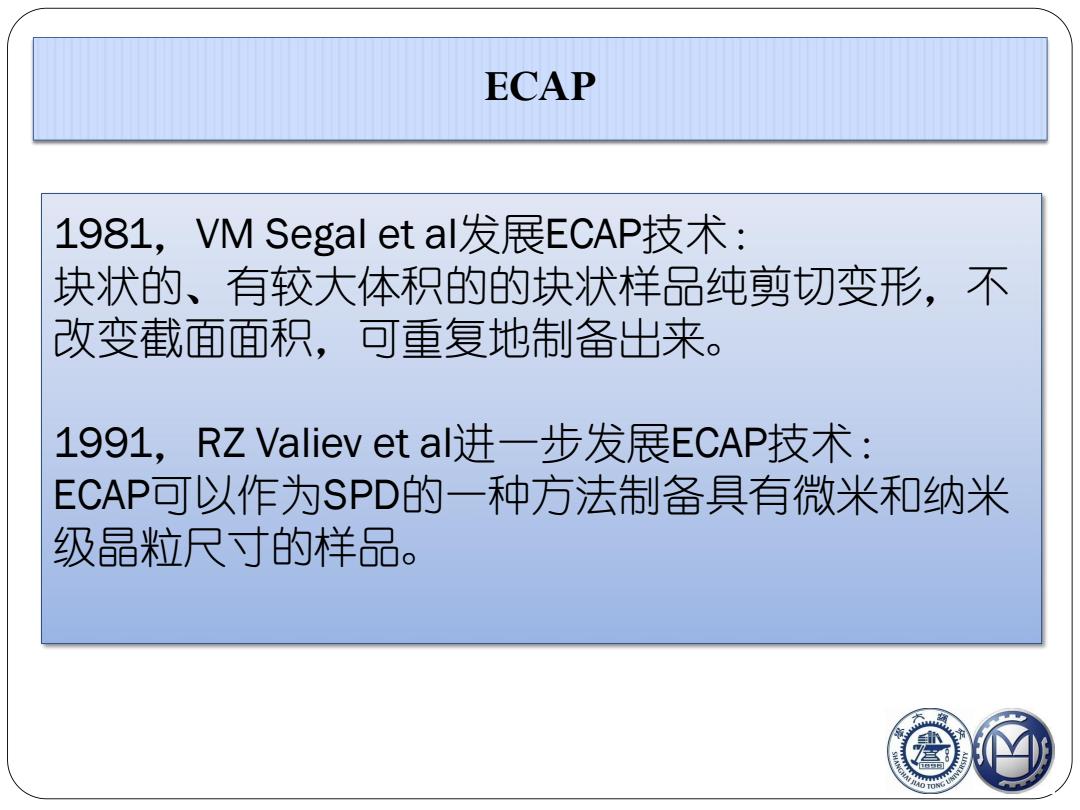

ECAP 1981,VM Segal et al发展ECAP技术： 块状的、有较大体积的的块状样品纯剪切变形，不 改变截面面积，可重复地制备出来。 I991,RZ Valiev et al进一步发展ECAP技术： ECAP可以作为SPD的一种方法制备具有微米和纳米 级晶粒尺寸的样品
1981，VM Segal et al发展ECAP技术： 块状的、有较大体积的的块状样品纯剪切变形，不 改变截面面积，可重复地制备出来。 1991，RZ Valiev et al进一步发展ECAP技术： ECAP可以作为SPD的一种方法制备具有微米和纳米 级晶粒尺寸的样品。 ECAP

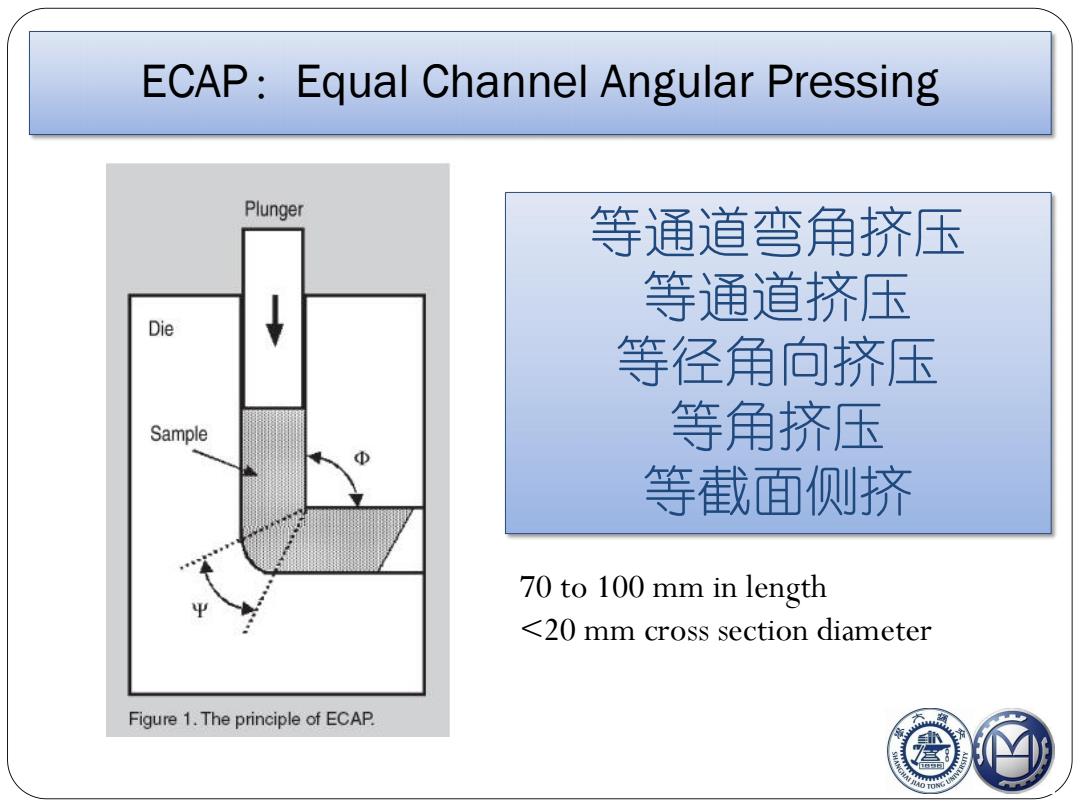

ECAP:Equal Channel Angular Pressing Plunger 等通道弯角挤压 等通道挤压 Die 等径角向挤压 Sample 等角挤压 等截面侧挤 70 to 100 mm in length <20 mm cross section diameter Figure 1.The principle of ECAP
ECAP：Equal Channel Angular Pressing 等通道弯角挤压 等通道挤压 等径角向挤压 等角挤压 等截面侧挤 70 to 100 mm in length <20 mm cross section diameter
ECAP:general principle a b yNco2) √ D Plunger 0 Die Sample Φ 平 中=90°，业=20°
ECAP: general principle

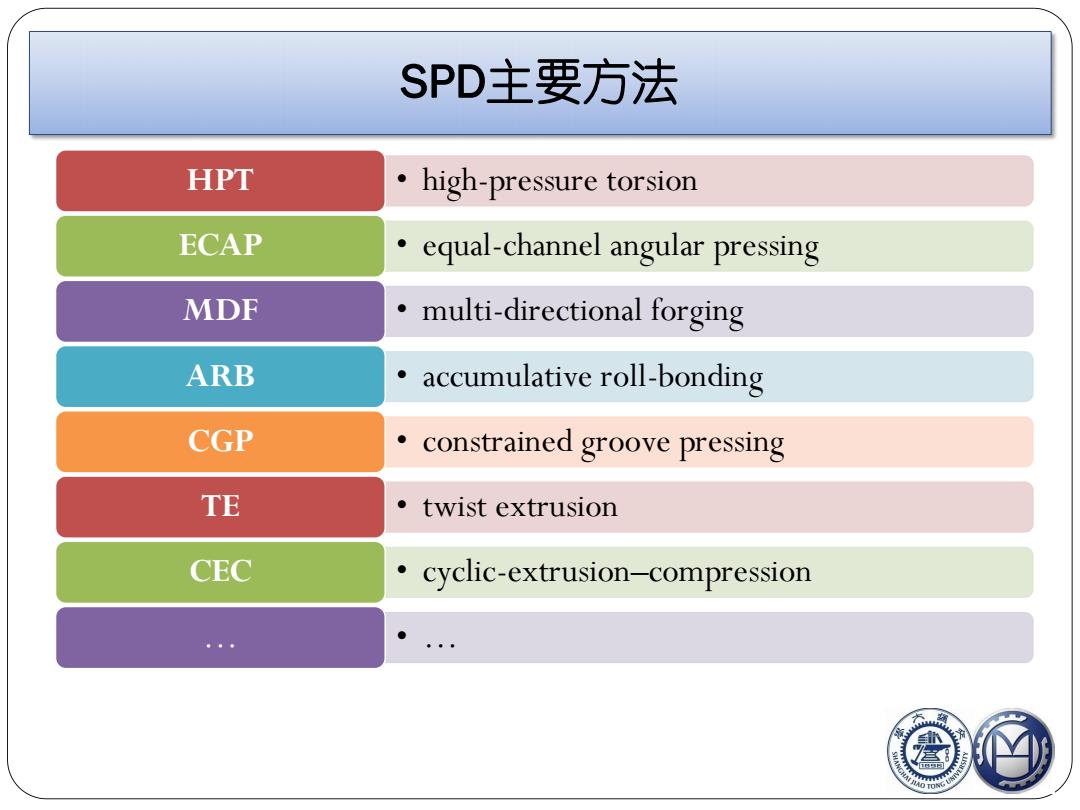

SPD主要方法 HPT high-pressure torsion ECAP equal-channel angular pressing MDF multi-directional forging ARB accumulative roll-bonding CGP constrained groove pressing TE ● twist extrusion CEC cyclic-extrusion-compression
HPT • high-pressure torsion ECAP • equal-channel angular pressing MDF • multi-directional forging ARB • accumulative roll-bonding CGP • constrained groove pressing TE • twist extrusion CEC • cyclic-extrusion–compression … • … SPD主要方法
MDF:multi-directional forging 1.0 1.49 2.22 ①④…↑G △e=0.8 ③
MDF: multi-directional forging
