汶川地震发生位置：青藏高原东 缘与南中国板块（扬子地块）交 界的龙门山断裂带上 高原 南中国 板块 10-15mmy 印度板块 cm/yr
• 汶川地震发生位置：青藏高原东 缘与南中国板块（扬子地块）交 界的龙门山断裂带上

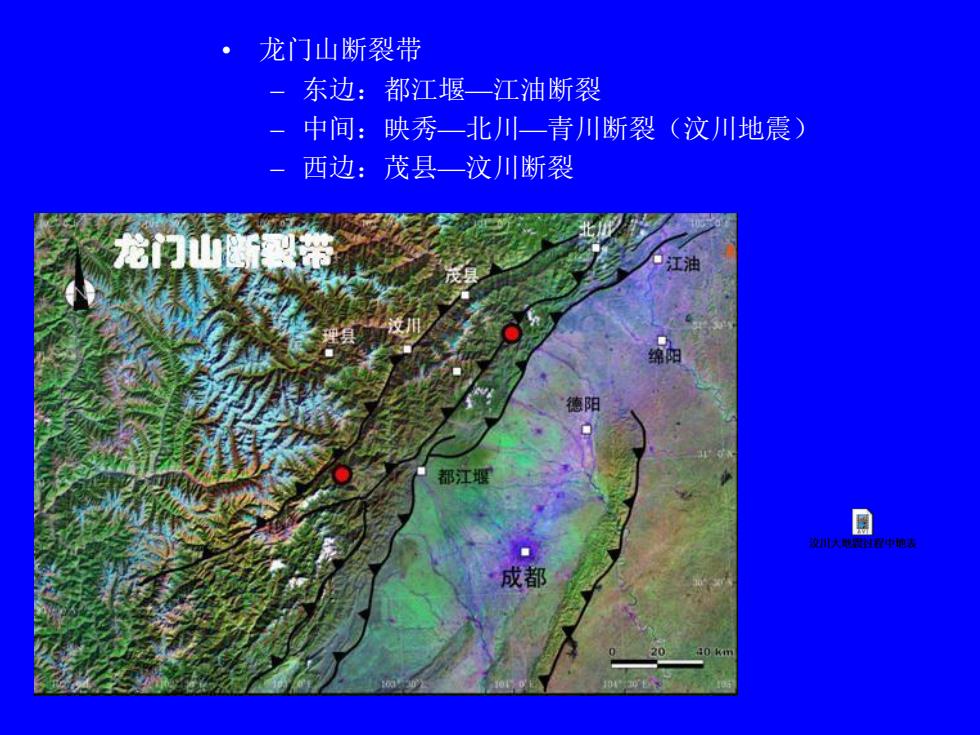

·龙门山断裂带 一东边：都江堰一江油断裂 中间：映秀一北川一青川断裂（汶川地震）》 一西边：茂县一汶川断裂 成都
• 龙门山断裂带 – 东边：都江堰—江油断裂 – 中间：映秀—北川—青川断裂（汶川地震） – 西边：茂县—汶川断裂
汶川8.0级地震余震分布图 汶川地震的强余震可能还要活动一段时间 震区再发生6.5级以上强余震的可能性较小 N 截至9月1日12时 我国地震台网记录 到余震 2.7万多次 基 6级以上余震一8次 最大的余震是5月25日下午发生在青川的 6.4级地照 5级以上余震一39次国 余震的数量和强度仍有较大起伏 图例 主震 余震 2.8-2.9 30-3.9 4.0-4.9 5.0-5.9 60-69 0 10
地震动记录 080512142804 08-05-1214-28-04 BTM WENCHUAN-EARTHQUAKE.WENCHUAN .CHN 31.000N 103.400E MAG.8.0[Ms)DEPTH 14KM STATIC0N:51M2031.520N104.090E NSTBUMENT TYPE: OBSERVING POINT:GROUND NO.OF POINTS:32000 EQUALLY SPACED INTERVALS OF:0.005 SEC EFFECTIVE FREQUENCY BAND:.005-80.00 HZ CORRECTED ACCCELERATION VELOCITY DISPLACEMENT 051MZ0080512142801C0MP.EWAmax=-827.6441cm/s/s 807.5 827.6 051Mz008051214280C0MP.EW Vmaxs=-132.986(cm/s 72.0 133.0 051MZ0080512142801C0MP.EW Dmax=-137.052(cml 98.7 -137.1 20 40 60 TIME SEC 100 120 140 四川绵竹清平（震中距87.5km,断层距0.69km)
地震动记录 四川绵竹清平（震中距87.5km，断层距0.69km)
地震动记录 Acceleration 1000 EW (peak:-548.9 cm/s/s)D .1000 1000 UP (peak:-632.9 cm/s/s)D 0 .1000 1000 NS (peak:585.7 cm/s/s) 0 .1000 0 20 60 80 100 120 140 160 180 Time (sec) 四川什邡市八角镇
四川什邡市八角镇 地震动记录
