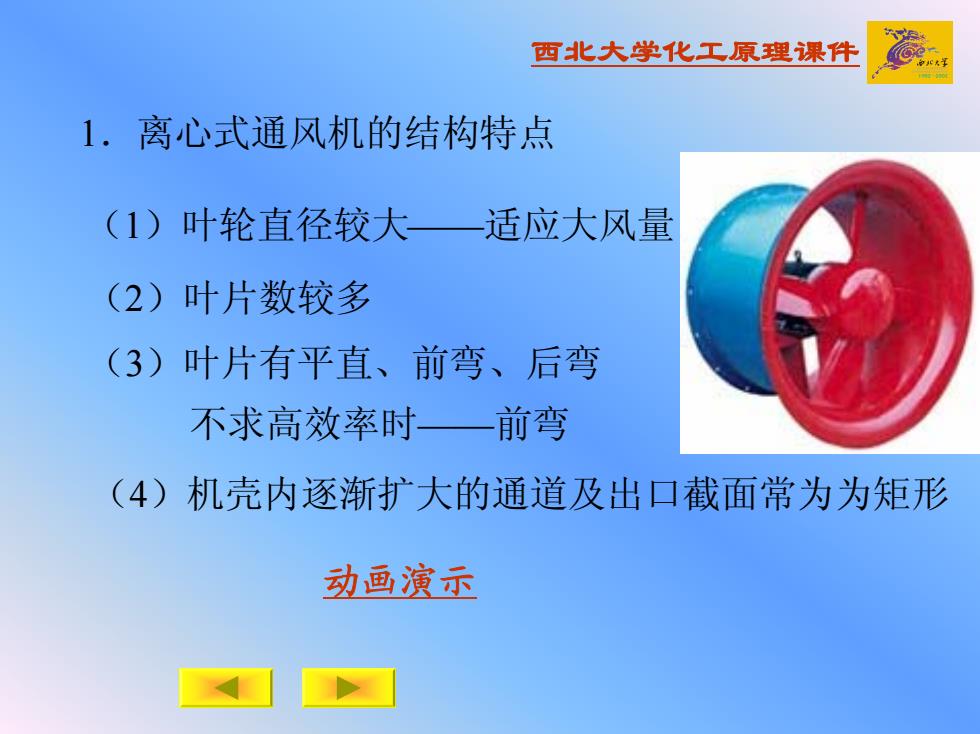

西北大学化工原理课件 1．离心式通风机的结构特点 （ 1）叶轮直径较大——适应大风量 （ 3）叶片有平直、前弯、后弯 不求高效率时——前弯 （ 2）叶片数较多 （ 4）机壳内逐渐扩大的通道及出口截面常为为矩形 动画演示
西北大学化工原理课件 1．离心式通风机的结构特点 （ 1）叶轮直径较大——适应大风量 （ 3）叶片有平直、前弯、后弯 不求高效率时——前弯 （ 2）叶片数较多 （ 4）机壳内逐渐扩大的通道及出口截面常为为矩形 动画演示
西北大学化工原理课件 2．性能参数和特性曲线 （1）风量：按入口状态计的单位时间内的排气体积 m3/s，m3/h （2）全风压：单位体积气体通过风机时获得的能量 J/m3，Pa 风机进、出口之间列B.E. 2 2 2 1 21 2 1 ( ) ( )( ) 2 T f u u p gz z p p h ρ ρ ρ − = − + − + +∑ )( ρgzz 忽略 − 12 0 u1 = 忽略能量损失
西北大学化工原理课件 2．性能参数和特性曲线 （1）风量：按入口状态计的单位时间内的排气体积 m3/s，m3/h （2）全风压：单位体积气体通过风机时获得的能量 J/m3，Pa 风机进、出口之间列B.E. 2 2 2 1 21 2 1 ( ) ( )( ) 2 T f u u p gz z p p h ρ ρ ρ − = − + − + +∑ )( ρgzz 忽略 − 12 0 u1 = 忽略能量损失
西北大学化工原理课件 1.2 () ( ) TT T pp p ρ ρ ρ ′ ′ = = ′ 2 2 2 1 ( ) 2 T s k u p pp pp ρ = − + =+ 说明： ① 气体获能=进出口静压差(静风压)+动能差(动风压) ② 出口速度很高，且压缩比小，动风压占比例很高 （ 3） 轴功率和效率 1000 v T q p P η ⋅ = ⋅ 1000 v T q p P η ⋅ = ⋅
西北大学化工原理课件 1.2 () ( ) TT T pp p ρ ρ ρ ′ ′ = = ′ 2 2 2 1 ( ) 2 T s k u p pp pp ρ = − + =+ 说明： ① 气体获能=进出口静压差(静风压)+动能差(动风压) ② 出口速度很高，且压缩比小，动风压占比例很高 （ 3） 轴功率和效率 1000 v T q p P η ⋅ = ⋅ 1000 v T q p P η ⋅ = ⋅
