压部分的无功负荷由低压电容器补偿，高压部分的无功负荷由高压 电容器补偿。容量较大、负荷平稳且经常使用的用电设备的无功负 荷宜单独就地补偿。补偿基本无功负荷的电容器组，宜在配变电所 内集中补偿。居住区的无功负荷宜在小区变电所低压侧集中补偿。 3.5.4对下列情况之一者，宜采用手动投切的无功补偿装置 (1)补偿低压基本无功功率的电容器组。 (2)常年稳定的无功功率。 (3)配电所内的高压电容器组。 3.5.5对下列情况之一者，宜装设无功自动补偿装置： (1)避免过补偿，装设无功自动补偿装置在经济上合理时 (2)避免在轻载时电压过高，造成某些用电设备损坏（例如灯泡烧毁或 缩短寿命)等损失，而装设无功自动补偿装置在经济上合理时。 (3)必须满足在所有负荷情况下都能改善电压变动率，只有装设无功 自动补偿装置才能达到要求时。 在采用高、低压自动补偿效果相同时，宜采用低压自动补偿装置。 3.5.6无功自动补偿宜采用功率因数调节原则，并要满足电压变动率 的要求 3.5.7电容器分组时，应符合下列要求： (1)分组电容器投切时，不应产生谐振： (2)适当减少分组组数和加大分组容量： (3)应与配套设备的技术参数相适应： (④应满足电压波动的允许条件 3.5.8接到电动机控制设备负荷侧的电容器容量，不应超过为提高电 动机空载功率因数到0.9所需的数值，其过电流保护装置的整定值， 应按电动机一电容器组的电流来选择。并应符合下列要求： 1)电动机仍在继续运转并产生相当大的反电势时，不应再起动
压部分的无功负荷由低压电容器补偿，高压部分的无功负荷由高压 电容器补偿。容量较大、负荷平稳且经常使用的用电设备的无功负 荷宜单独就地补偿。补偿基本无功负荷的电容器组，宜在配变电所 内集中补偿。居住区的无功负荷宜在小区变电所低压侧集中补偿。 3.5.4 对下列情况之一者，宜采用手动投切的无功补偿装置： (1)补偿低压基本无功功率的电容器组。 (2)常年稳定的无功功率。 (3)配电所内的高压电容器组。 3.5.5 对下列情况之一者，宜装设无功自动补偿装置： (1)避免过补偿，装设无功自动补偿装置在经济上合理时。 (2)避免在轻载时电压过高，造成某些用电设备损坏(例如灯泡烧毁或 缩短寿命)等损失，而装设无功自动补偿装置在经济上合理时。 (3)必须满足在所有负荷情况下都能改善电压变动率，只有装设无功 自动补偿装置才能达到要求时。 在采用高、低压自动补偿效果相同时，宜采用低压自动补偿装置。 3.5.6 无功自动补偿宜采用功率因数调节原则，并要满足电压变动率 的要求。 3.5.7 电容器分组时，应符合下列要求： (1)分组电容器投切时，不应产生谐振； (2)适当减少分组组数和加大分组容量； (3)应与配套设备的技术参数相适应； (4)应满足电压波动的允许条件。 3.5.8 接到电动机控制设备负荷侧的电容器容量，不应超过为提高电 动机空载功率因数到 0.9 所需的数值，其过电流保护装置的整定值， 应按电动机一电容器组的电流来选择。并应符合下列要求： (1)电动机仍在继续运转并产生相当大的反电势时，不应再起动
(2)不应采用星-三角起动器。 (③)对吊车、电梯等机械负载可能驱动电动机的用电设备，不应采用 电容器单独就地补偿。 (④对需停电进行变速或变压的用电设备，应将电容器接在接触器的 线路侧。 3.5.9高压电容器组宜串联适当的电抗器以减少台闸冲击涌流和避 免谐波放大。有谐波源的用户，装设低压电容器时，宜采取措施， 避免谐波造成过电压 3.5.10高压供电的用电单位采用低压补偿时，高压侧的功率因数应 满足供电部门的要求。 气象万千 目2006-06-271200图profilebo3星pm目+quote search国cop, 省Favorite 发贴：99 4变配电所 4.1一般规定 4.1.1本章适用于交流电压为10kV及以下的配变电所设计。 4.1.2地震基本烈度为7度及以上的地区，配变电所的设计和电气设 备安装应采取必要的抗震措施。 4.2所址选择 4.2.1配变电所位置选择，应根据下列要求综合考虑确定 (1)接近负荷中心。 (2)进出线方便。 (3)接近电源侧 (4)设备吊装、运输方便。 (⑤)不应设在有刷烈振动的场所。 (⑤)不宜设在多尘、水雾（如大型冷却塔）或有腐蚀性气体的场所，如无 法远离时，不应设在污源的下风侧
(2)不应采用星-三角起动器。 (3)对吊车、电梯等机械负载可能驱动电动机的用电设备，不应采用 电容器单独就地补偿。 (4)对需停电进行变速或变压的用电设备，应将电容器接在接触器的 线路侧。 3.5.9 高压电容器组宜串联适当的电抗器以减少台闸冲击涌流和避 免谐波放大。有谐波源的用户，装设低压电容器时，宜采取措施， 避免谐波造成过电压。 3.5.10 高压供电的用电单位采用低压补偿时，高压侧的功率因数应 满足供电部门的要求。 气象万千 发贴: 99 2006-06-27 12:00 4 变配电所 4.1 一 般 规 定 4.1.1 本章适用于交流电压为 10kV 及以下的配变电所设计。 4.1.2 地震基本烈度为 7 度及以上的地区，配变电所的设计和电气设 备安装应采取必要的抗震措施。 4.2 所 址 选 择 4.2.1 配变电所位置选择，应根据下列要求综合考虑确定： (1)接近负荷中心。 (2)进出线方便。 (3)接近电源侧。 (4)设备吊装、运输方便。 (5)不应设在有剧烈振动的场所。 (6)不宜设在多尘、水雾(如大型冷却塔)或有腐蚀性气体的场所，如无 法远离时，不应设在污源的下风侧
()不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。 (⑧)不应设在爆炸危险场所以内和不宜设在有火灾危险场所的正上方 或正下方，如布置在爆炸危险场所范围以内和布置在与火灾危险场 所的建筑物毗连时，应符合现行的《爆炸和火灾危险环境电力装置 设计规范》的规定。 (⑨)配变电所为独立建筑物时，不宜设在地势低洼和可能积水的场所。 (10)高层建筑地下层配变电所的位置，宜选择在通风、散热条件较好 的场所。 (11)配变电所位于高层建筑（或其他地下建筑）的地下室时，不宜设在 最底层。当地下仅有一层时，应采取适当抬高该所地面等防水措施 并应游免洪水或积水从其他洱首施渍配恋由所的可能性。 4.2.2装有可燃性油浸电力变压器的变电所，不应设在耐火等级为 三、四级的建筑中。 4.2.3在无特殊防火要求的多层建筑中，装有可燃性油的电气设备的 配变电所， 可设置在底层靠外墙部位，但不应设在人员密集场所的 上方、下方、贴邻或琉散出口的两旁 4.2.4高层建筑的配变电所，宜设置在地下层或首层；当建筑物高度 超过100m时，也可在高层区的避难层或上技术层内设置变电所。 4.2.5一类高、低层主体建筑内，严禁设置装有可燃性油的电气设备 的配变电所 类高、低层主体建筑内不宜设置装有可燃性油的电 设备的配变电所，如受条件限制亦可采用难燃性油的变压器，并应 设在首层靠外墙部位或地下室，且不应设在人员密集场所的上下方、 贴邻或出口的两旁，并应采取相应的防火和排油措施。 4.2.6大、中城市除居住小区的杆上变电所外，民用建筑中不宜采用 露天或半露天的变电所，如确因需要设置时，宜选用带防护外壳的 户外成套变电所。 4.3配电变压器选择 4.3.1变电所符合下列条件之一时，宜装设两台及以上变压器： ()有大量一级负荷及虽为二级负荷但从保安角度需设置时（如消时 等)。 (2)季节性负荷变化较大时
(7)不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。 (8)不应设在爆炸危险场所以内和不宜设在有火灾危险场所的正上方 或正下方，如布置在爆炸危险场所范围以内和布置在与火灾危险场 所的建筑物毗连时，应符合现行的《爆炸和火灾危险环境电力装置 设计规范》的规定。 (9)配变电所为独立建筑物时，不宜设在地势低洼和可能积水的场所。 (10)高层建筑地下层配变电所的位置，宜选择在通风、散热条件较好 的场所。 (11)配变电所位于高层建筑(或其他地下建筑)的地下室时，不宜设在 最底层。当地下仅有一层时，应采取适当抬高该所地面等防水措施。 并应避免洪水或积水从其他渠道淹渍配变电所的可能性。 4.2.2 装有可燃性油浸电力变压器的变电所，不应设在耐火等级为 三、四级的建筑中。 4.2.3 在无特殊防火要求的多层建筑中，装有可燃性油的电气设备的 配变电所，可设置在底层靠外墙部位，但不应设在人员密集场所的 上方、下方、贴邻或疏散出口的两旁。 4.2.4 高层建筑的配变电所，宜设置在地下层或首层；当建筑物高度 超过 100m 时，也可在高层区的避难层或上技术层内设置变电所。 4.2.5 一类高、低层主体建筑内，严禁设置装有可燃性油的电气设备 的配变电所二类高、低层主体建筑内不宜设置装有可燃性油的电气 设备的配变电所，如受条件限制亦可采用难燃性油的变压器，并应 设在首层靠外墙部位或地下室，且不应设在人员密集场所的上下方、 贴邻或出口的两旁，并应采取相应的防火和排油措施。 4.2.6 大、中城市除居住小区的杆上变电所外，民用建筑中不宜采用 露天或半露天的变电所，如确因需要设置时，宜选用带防护外壳的 户外成套变电所。 4.3 配电变压器选择 4.3.1 变电所符合下列条件之一时，宜装设两台及以上变压器： (1)有大量一级负荷及虽为二级负荷但从保安角度需设置时(如消防 等)。 (2)季节性负荷变化较大时

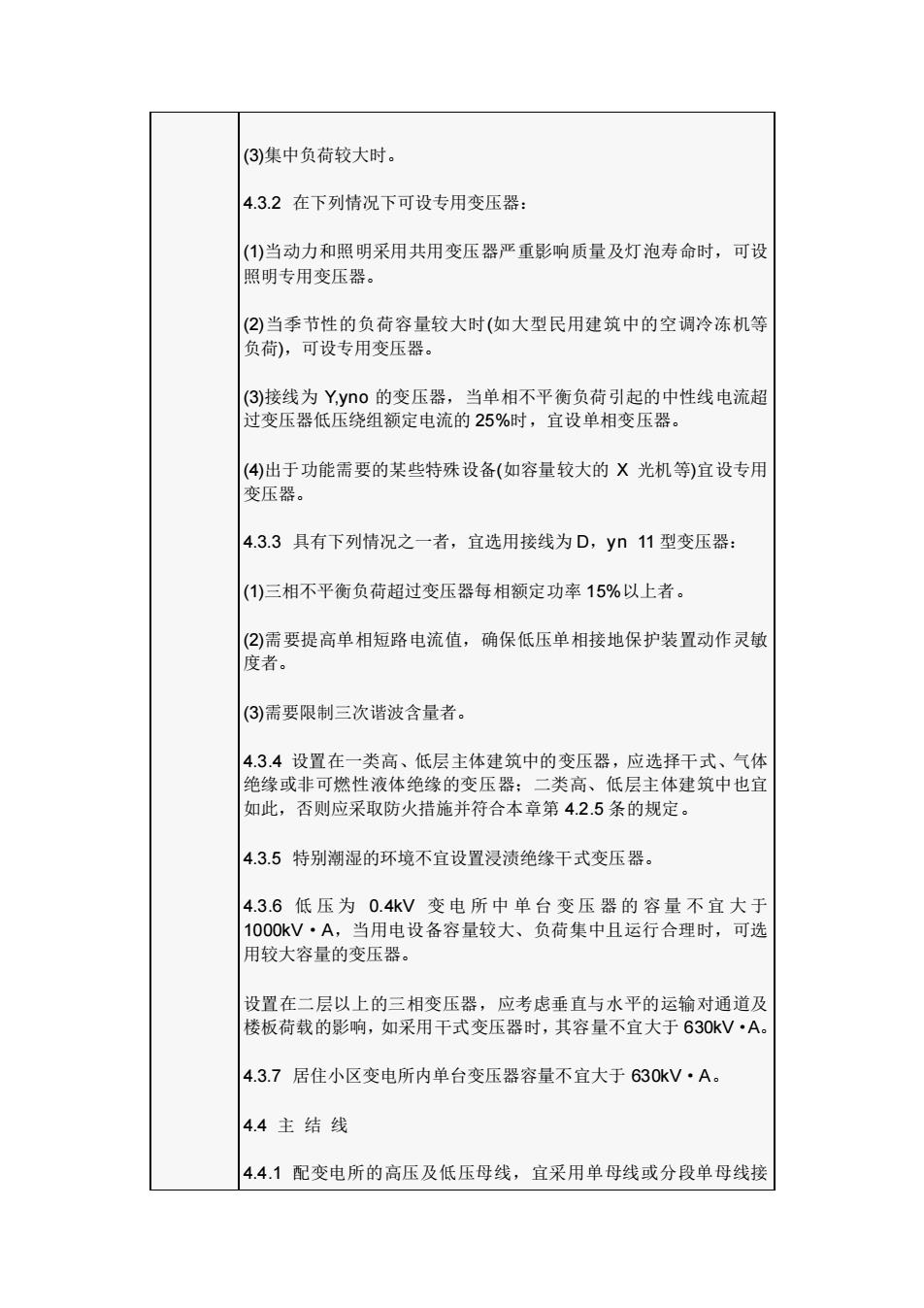

(3)集中负荷较大时。 4.3.2在下列情况下可设专用变压器： (1)当动力和照明采用共用变压器严重影响质量及灯泡寿命时，可设 照明专用变压器。 (②)当季节性的负荷容量较大时（如大型民用建筑中的空调冷冻机等 负荷)，可设专用变压器。 (3)接线为Yyo的变压器，当单相不平衡负荷引起的中性线电流超 过变压器低压绕组额定电流的25%时，宜设单相变压器。 (④)出于功能需要的某些特殊设备（如容量较大的X光机等）宜设专用 恋压婴 4.3.3具有下列情况之一者，宜选用接线为D,yn11型变压器： (1)三相不平衡负荷超过变压器每相额定功率15%以上者。 ②需要提高单相短路电流值，确保低压单相接地保护装置动作灵敏 度者。 (3)需要限制三次谐波含量者 434设置在一类高、低层主体建筑中的变压器，应选择干式、气休 绝缘或非可燃性液体绝缘的变压器： 类高、 低层主体建筑中也宜 如此，否则应采取防火措施并符合本章第4.2.5条的规定。 4.3.5特别湖湿的环境不宜设置浸渍绝缘干式变压器。 4.3.6低压为0.4k变电所中单台变压器的容量不宜大于 100OkV·A,当用电设备容量较大、负荷集中且运行合理时，可选 用较大容量的变压器。 设置在一层以上的二相变压累，应老电垂直与水平的运给对诵道及 楼板荷载的影响，如采用干式变压器时，其容量不宜大于630KW 4.3.7居住小区变电所内单台变压器容量不宜大于630kV·A。 4.4主结线 4.4.1配变电所的高压及低压母线，宜采用单母线或分段单母线接
(3)集中负荷较大时。 4.3.2 在下列情况下可设专用变压器： (1)当动力和照明采用共用变压器严重影响质量及灯泡寿命时，可设 照明专用变压器。 (2)当季节性的负荷容量较大时(如大型民用建筑中的空调冷冻机等 负荷)，可设专用变压器。 (3)接线为 Y,yno 的变压器，当单相不平衡负荷引起的中性线电流超 过变压器低压绕组额定电流的 25%时，宜设单相变压器。 (4)出于功能需要的某些特殊设备(如容量较大的 X 光机等)宜设专用 变压器。 4.3.3 具有下列情况之一者，宜选用接线为 D，yn 11 型变压器： (1)三相不平衡负荷超过变压器每相额定功率 15%以上者。 (2)需要提高单相短路电流值，确保低压单相接地保护装置动作灵敏 度者。 (3)需要限制三次谐波含量者。 4.3.4 设置在一类高、低层主体建筑中的变压器，应选择干式、气体 绝缘或非可燃性液体绝缘的变压器；二类高、低层主体建筑中也宜 如此，否则应采取防火措施并符合本章第 4.2.5 条的规定。 4.3.5 特别潮湿的环境不宜设置浸渍绝缘干式变压器。 4.3.6 低 压 为 0.4kV 变 电 所 中 单 台 变 压 器 的 容 量 不 宜 大 于 1000kV·A，当用电设备容量较大、负荷集中且运行合理时，可选 用较大容量的变压器。 设置在二层以上的三相变压器，应考虑垂直与水平的运输对通道及 楼板荷载的影响，如采用干式变压器时，其容量不宜大于 630kV·A。 4.3.7 居住小区变电所内单台变压器容量不宜大于 630kV·A。 4.4 主 结 线 4.4.1 配变电所的高压及低压母线，宜采用单母线或分段单母线接

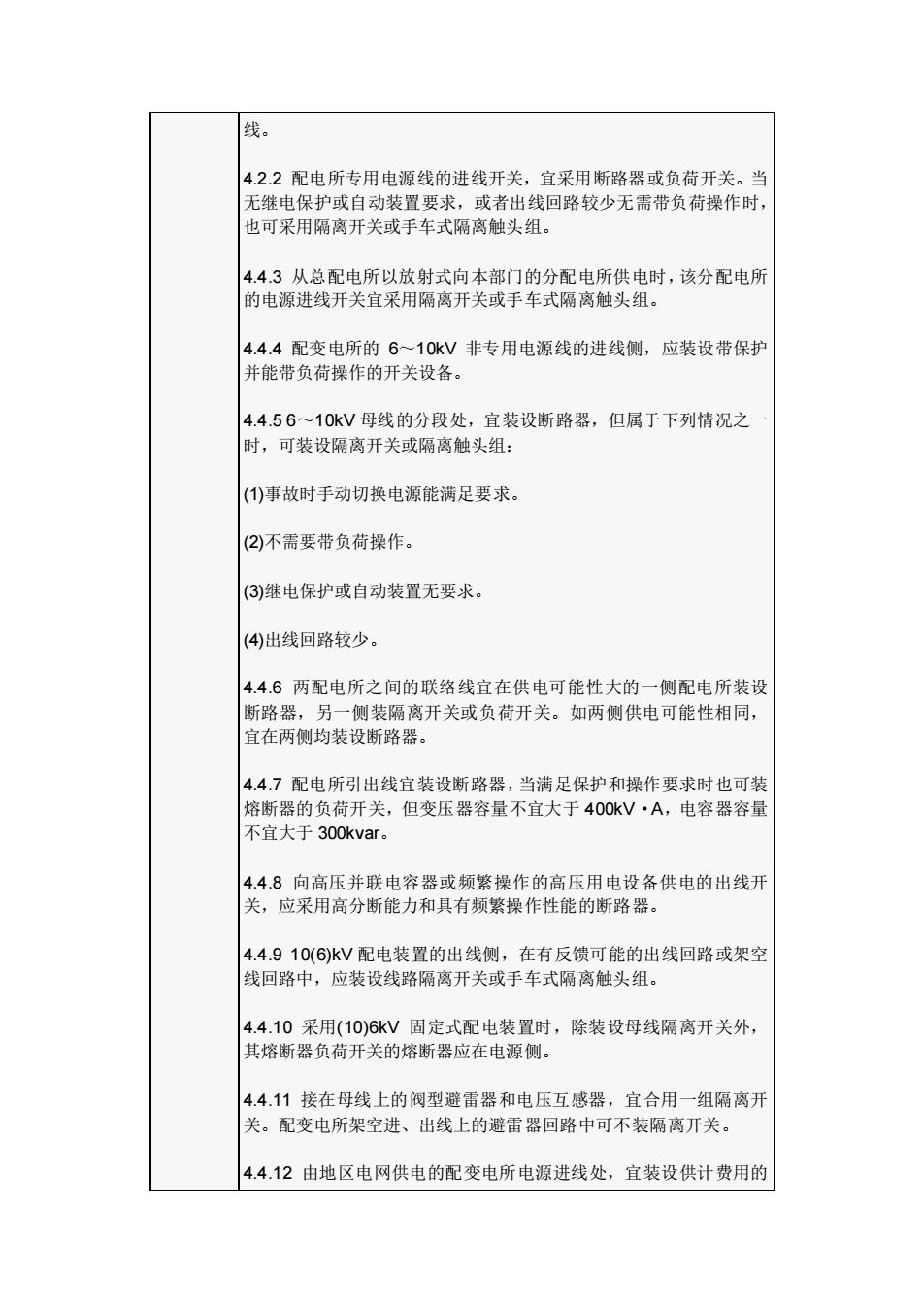

线。 4.2.2配电所专用电源线的进线开关，宜采用断路器或负荷开关。当 无继电保护或自动装置要求，或者出线回路较少无需带负荷操作时 也可采用隔离开关或手车式隔离触头组。 4.4.3从总配电所以放射式向本部门的分配电所供电时，该分配电所 的电源进线开关宜采用隔离开关或手车式隔离触头组。 4.4.4配变电所的6~10kV非专用电源线的进线侧，应装设带保护 并能带负荷操作的开关设备 4.4.56~10kV母线的分段处，宜装设断路器，但属于下列情况之 时，可装设隔离开关或隔离触头组： (1)事故时手动切换电源能满足要求 (2)不需要带负荷操作。 (3)继电保护或自动装置无要求。 (4)出线回路较少。 4.4.6两配电所之间的联络线宜在供电可能性大的一侧配电所装设 断路器，另一侧装隔离开关或负荷开关。如两侧供电可能性相同， 宜在两侧均装设断路器。 4.4.7配电所引出线宜装设断路器，当满足保护和操作要求时也可装 熔断器的负荷开关，但变压器容量不宜大于400kV·A,电容器容量 不宜大于300kvar. 4.4.910(6)kV配电装置的出线侧，在有反馈可能的出线回路或架空 线回路中，应装设线路隔离开关或手车式隔离触头组。 4.4.10采用(10)6kV固定式配电装置时，除装设母线隔离开关外 其熔断器负荷开关的熔断器应在电源侧。 4.4.11接在母线上的阀型避雷器和电压互感器，宜合用一组隔离开 关。配变电所架空进、出线上的避雷器回路中可不装隔离开关。 4.4.12由地区电网供电的配变电所电源进线处，宜装设供计费用的
线。 4.2.2 配电所专用电源线的进线开关，宜采用断路器或负荷开关。当 无继电保护或自动装置要求，或者出线回路较少无需带负荷操作时， 也可采用隔离开关或手车式隔离触头组。 4.4.3 从总配电所以放射式向本部门的分配电所供电时，该分配电所 的电源进线开关宜采用隔离开关或手车式隔离触头组。 4.4.4 配变电所的 6～10kV 非专用电源线的进线侧，应装设带保护 并能带负荷操作的开关设备。 4.4.5 6～10kV 母线的分段处，宜装设断路器，但属于下列情况之一 时，可装设隔离开关或隔离触头组： (1)事故时手动切换电源能满足要求。 (2)不需要带负荷操作。 (3)继电保护或自动装置无要求。 (4)出线回路较少。 4.4.6 两配电所之间的联络线宜在供电可能性大的一侧配电所装设 断路器，另一侧装隔离开关或负荷开关。如两侧供电可能性相同， 宜在两侧均装设断路器。 4.4.7 配电所引出线宜装设断路器，当满足保护和操作要求时也可装 熔断器的负荷开关，但变压器容量不宜大于 400kV·A，电容器容量 不宜大于 300kvar。 4.4.8 向高压并联电容器或频繁操作的高压用电设备供电的出线开 关，应采用高分断能力和具有频繁操作性能的断路器。 4.4.9 10(6)kV 配电装置的出线侧，在有反馈可能的出线回路或架空 线回路中，应装设线路隔离开关或手车式隔离触头组。 4.4.10 采用(10)6kV 固定式配电装置时，除装设母线隔离开关外， 其熔断器负荷开关的熔断器应在电源侧。 4.4.11 接在母线上的阀型避雷器和电压互感器，宜合用一组隔离开 关。配变电所架空进、出线上的避雷器回路中可不装隔离开关。 4.4.12 由地区电网供电的配变电所电源进线处，宜装设供计费用的
