3.2.2.2对于负荷较大而又相对集中的高层建筑，除底层、地下层外， 可根据负荷分布将变压器设在顶层、中间层。具体要求见本规范第 42节。 3.22.3对于空调、采暖等季节性负荷所占比重较大的民用建筑，在 确定变压器台数、容量时，应考虑变压器的经济运行。 3.2.2.4一级负荷中特别重要负荷宜设置专用低压母线段。 3.2.2.5高压配电系统宜采用放射式，根据具体情况也可采用环形 树干式或双干线。 3.3电压选择和电能质量 3.3.1用电单位的供电电压应从用电容量、用电设备特性、供电距离、 供电线路的回路数、用电单位的远景规划、 当地公共电网现状和忙 的发展规划以及经济合理等因素考虑决定。 用电设备容量在250kW或需用变压器容量在160kWA以上者应以 岛压方式供电：用电设备容量在250kW或需用变压器容量在 160kV·A及以下者，应以低压方式供电，特殊情况也可以高压式供 3.3.2用电单位的高压配电电压宜采用10kV:如6kV用电设备的总 容量较大，选用6kV电压配电技术经济合理时，则应采用6kV。低 压配由电压应采用220/380八V」 3.3.3正常运行情况下用电设备端子处电压偏差允许值（似额定电压 的百分数表示)可按下列要求验算： (1)一般电动机±5%。 (2)电梯电动机±7% (③)照明：在一般工作场所为±5%：在视觉要求较高的屋内场所为 +5%、2.5%:对于远离变电所的小面积一般工作场所，难以满足上 述要求时，可为+5%、-10%：应急照明、道路照明和警卫照明为+5%、 10%。 (4)其他用电设备，当无特殊规定时为士5%。 3.3.4电子计算机供电电源的电能质量应满足表3.3.4所列数值。 3.3.5医用X线诊断机的允许电压波动范围为额定电压的-10%
3.2.2.2 对于负荷较大而又相对集中的高层建筑，除底层、地下层外， 可根据负荷分布将变压器设在顶层、中间层。具体要求见本规范第 4.2 节。 3.2.2.3 对于空调、采暖等季节性负荷所占比重较大的民用建筑，在 确定变压器台数、容量时，应考虑变压器的经济运行。 3.2.2.4 一级负荷中特别重要负荷宜设置专用低压母线段。 3.2.2.5 高压配电系统宜采用放射式，根据具体情况也可采用环形、 树干式或双干线。 3.3 电压选择和电能质量 3.3.1 用电单位的供电电压应从用电容量、用电设备特性、供电距离、 供电线路的回路数、用电单位的远景规划、当地公共电网现状和它 的发展规划以及经济合理等因素考虑决定。 用电设备容量在 250kW 或需用变压器容量在 160kW·A 以上者应以 高压方式供电；用电设备容量在 250kW 或需用变压器容量在 160kV·A 及以下者，应以低压方式供电，特殊情况也可以高压式供 电。 3.3.2 用电单位的高压配电电压宜采用 10kV；如 6kV 用电设备的总 容量较大，选用 6kV 电压配电技术经济合理时，则应采用 6kV。低 压配电电压应采用 220/380V。 3.3.3 正常运行情况下用电设备端子处电压偏差允许值(以额定电压 的百分数表示)可按下列要求验算： (1)一般电动机±5%。 (2)电梯电动机±7%。 (3)照明：在一般工作场所为±5%；在视觉要求较高的屋内场所为 +5%、-2.5%；对于远离变电所的小面积一般工作场所，难以满足上 述要求时，可为+5%、-10%；应急照明、道路照明和警卫照明为+5%、 -10%。 (4)其他用电设备，当无特殊规定时为±5%。 3.3.4 电子计算机供电电源的电能质量应满足表 3.3.4 所列数值。 3.3.5 医用 X 线诊断机的允许电压波动范围为额定电压的-10%～
+10%。 3.3.6为减少电压偏差，供配电系统的设计应符合下列要求： (1)正确选择变压器的变压比和电压分接头： (2)合理减少系统阻抗： (3)合理补偿无功功率： (4④尽量使三相负荷平衡： 3.3.7计算电压偏差时，应计入采取下列措施的调压效果： (1)自动或手动调整并联补偿电容器、并联电抗器。 (2)自动或手动调整同步电动机的励磁电流， (3)改变供配电系统运行方式。 3.3.810(6)kV配电变压器不宜采用有载调压型，但在当地10(6)k\ 电源电压偏差不能消足要求， 且用电单位有对电压要求严格的设备 单独设置调压装置技术经济不合理时，也可采用10(6)kV有载调压 变压器。 3.3.9为了限制电压波动和闪变（不包括电动机起动时允许的电压波 动)在合理的范围，对冲击性低压负荷宜采取下列措施： (1)采用专线供电。 (2)与其他负荷共用配电线路时，宜降低配电线路阻抗。 (③)较大功率的冲击性负荷或冲击性负负荷群与对电压波动、闪变敏 感的负荷，宜分别由不同的配电变压器供电。 3.3.10为控制各类非线性用电设备所产生的谐波引起的电网电压正 弦波形畸变在合理范围内，宜采限下列措施： 3.3.10.1各类大功率非线性用电设备变压器的受电电压有多种可供 选择时，如选用较低电压不能符合要求，宜选用较高电压。 3.3.10.2对大功率静止整流器，宜采取下列措施 (1)宜提高整流变压器二次侧的相数和增加整流器的整流脉冲数
+10%。 3.3.6 为减少电压偏差，供配电系统的设计应符合下列要求： (1)正确选择变压器的变压比和电压分接头； (2)合理减少系统阻抗； (3)合理补偿无功功率； (4)尽量使三相负荷平衡； 3.3.7 计算电压偏差时，应计入采取下列措施的调压效果： (1)自动或手动调整并联补偿电容器、并联电抗器。 (2)自动或手动调整同步电动机的励磁电流。 (3)改变供配电系统运行方式。 3.3.8 10(6)kV 配电变压器不宜采用有载调压型，但在当地 10(6)kV 电源电压偏差不能满足要求，且用电单位有对电压要求严格的设备， 单独设置调压装置技术经济不合理时，也可采用 10(6)kV 有载调压 变压器。 3.3.9 为了限制电压波动和闪变(不包括电动机起动时允许的电压波 动)在合理的范围，对冲击性低压负荷宜采取下列措施： (1)采用专线供电。 (2)与其他负荷共用配电线路时，宜降低配电线路阻抗。 (3)较大功率的冲击性负荷或冲击性负负荷群与对电压波动、闪变敏 感的负荷，宜分别由不同的配电变压器供电。 3.3.10 为控制各类非线性用电设备所产生的谐波引起的电网电压正 弦波形畸变在合理范围内，宜采限下列措施： 3.3.10.1 各类大功率非线性用电设备变压器的受电电压有多种可供 选择时，如选用较低电压不能符合要求，宜选用较高电压。 3.3.10.2 对大功率静止整流器，宜采取下列措施： (1)宜提高整流变压器二次侧的相数和增加整流器的整流脉冲数
(②)多台相数相同的整流装置，宜使整流变压器的二次侧有适当的相 角差。 (③)宜按谐波次数装设分流滤波器。 3.3.11为降低三相低压配电系统的不对称度，设计低压配电系统应 遵守下列规定： 3.3.11.1220V或380V单相用电设备接入220V或380V三相系统 时，宜使三相平衡。 3.3.112由地区公共低压电网供电的220V照明负荷，线路电流不超 过30A时，可用220V单相供电，还则应以220/380V三相四线制供 电。 3.4负荷计算 3.4.1负荷计算的内容包括： 3411计算负持，作为按发执条件洗择配由变压器、导休及由器的 依据，并用来计算电压损失和功 在 工程上为方便计，亦可 作为电能消耗量及无功功率补偿的计算依据 3.4.1.2尖峰电流，用以校验电压波动和选择保护电器。 3.4.1.3一级、二级负荷，用以确定备用电源或应急电源 3.4.1.4季节性负荷，从经济运行条件出发，用以考虑变压器的台数 和容量。 3.4.2负荷计算方法宜按下列原则选取： 3.4.2.1在方案设计阶段可采用单位指标法：在初步设计及施工图设 计阶段，宜采用需要系数法。 对于住宅，在设计的各个阶段均可采用单位指标法 3.4.2.2用电设备台数较多，各台设备容量相差不悬殊时，宜采用需 要系数法，一般用于干线，配变电所的负荷计算。 3.4.2.3用电设备台数较少，各台设备容量相差悬殊时宜采用二项式 一般用于支干线和配电屏（箱的负荷计算

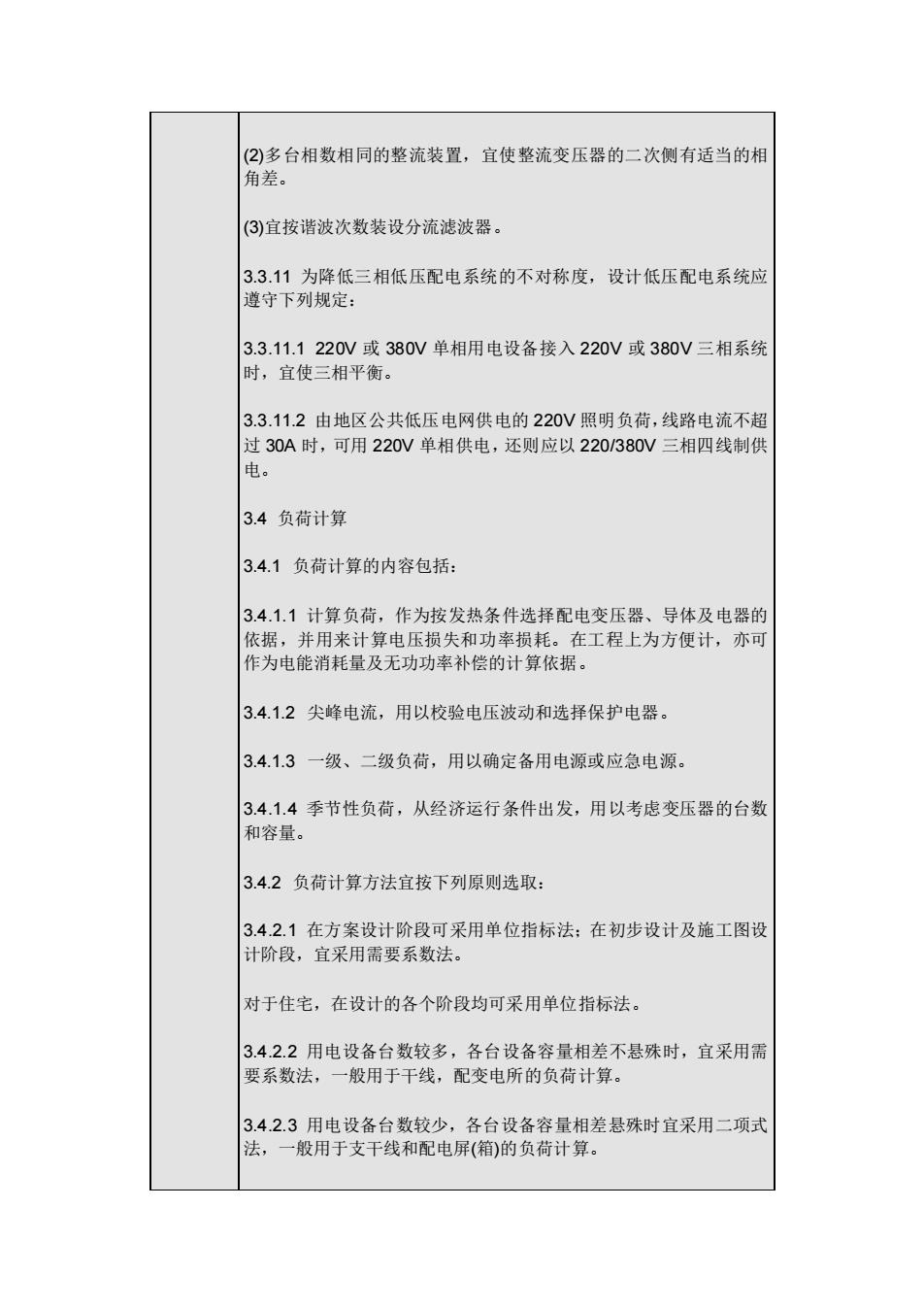

(2)多台相数相同的整流装置，宜使整流变压器的二次侧有适当的相 角差。 (3)宜按谐波次数装设分流滤波器。 3.3.11 为降低三相低压配电系统的不对称度，设计低压配电系统应 遵守下列规定： 3.3.11.1 220V 或 380V 单相用电设备接入 220V 或 380V 三相系统 时，宜使三相平衡。 3.3.11.2 由地区公共低压电网供电的 220V 照明负荷，线路电流不超 过 30A 时，可用 220V 单相供电，还则应以 220/380V 三相四线制供 电。 3.4 负荷计算 3.4.1 负荷计算的内容包括： 3.4.1.1 计算负荷，作为按发热条件选择配电变压器、导体及电器的 依据，并用来计算电压损失和功率损耗。在工程上为方便计，亦可 作为电能消耗量及无功功率补偿的计算依据。 3.4.1.2 尖峰电流，用以校验电压波动和选择保护电器。 3.4.1.3 一级、二级负荷，用以确定备用电源或应急电源。 3.4.1.4 季节性负荷，从经济运行条件出发，用以考虑变压器的台数 和容量。 3.4.2 负荷计算方法宜按下列原则选取： 3.4.2.1 在方案设计阶段可采用单位指标法；在初步设计及施工图设 计阶段，宜采用需要系数法。 对于住宅，在设计的各个阶段均可采用单位指标法。 3.4.2.2 用电设备台数较多，各台设备容量相差不悬殊时，宜采用需 要系数法，一般用于干线，配变电所的负荷计算。 3.4.2.3 用电设备台数较少，各台设备容量相差悬殊时宜采用二项式 法，一般用于支干线和配电屏(箱)的负荷计算
3.4.3进行负荷计算时，应按下列规定计算设备功率： 3.4.3.1对于不同工作制的用电设备的额定功率应换算为统一的设 各功率。 (1)连续工作制电动机的设备功率等于额定功率 (2)断续或短时工作制电动机的设备功率，当采用需要系数法或二项 式法计算时，是将额定功率统一换算到负载持续率为25%时的有功 功率。 (3)电焊机的设备功率是指将额定功率换算到负载持续率为100%时 的有功功率。 3.4.3.2照明用电设备的设备功率为： (1)白炽灯、高压卤钨灯是指灯泡标出的额定功率 (2)低压肉钨灯除灯泡功率外，还应考虑变压器的功率损耗。 (3)气体放电灯、金属卤化物灯除灯泡的功率外，还应考虑镇流器的 功率损耗。 3.4.3.3整流器的设备功率是指额定交流输入功率。 34.34成组用电设备的设备功率，不应包括备用设备 3.4.4当消防用电的计算有功功率大于火灾时可能同时切除的一般 电力、照明负荷的计算有功功率时，应按未切除的一般电力、照明 负荷加上消防负荷计算低压总的设备功率，计算负荷。否则计算低 压总负荷时，不应考虑消防负荷。 3.4.5单相负荷应均衡分配到三相上，当单相负荷的总容量小于计 范围内三相对称负荷总容量的15%时，全部按三相对称负荷计算： 当超过15%时，应将单相负荷换算为等效三相负荷，再与三相负荷 相加，等效三相负荷可按下列方法计算： (1)只有相负荷时，等效三相负荷取最大相包荷的3倍 (②)只有线间负荷时，等效三相负荷为：单台时取线间负荷的倍：多 台时取最大线间负荷的倍加上次大线间负荷的(3)倍
3.4.3 进行负荷计算时，应按下列规定计算设备功率： 3.4.3.1 对于不同工作制的用电设备的额定功率应换算为统一的设 备功率。 (1) 连续工作制电动机的设备功率等于额定功率。 (2) 断续或短时工作制电动机的设备功率，当采用需要系数法或二项 式法计算时，是将额定功率统一换算到负载持续率为 25%时的有功 功率。 (3) 电焊机的设备功率是指将额定功率换算到负载持续率为100%时 的有功功率。 3.4.3.2 照明用电设备的设备功率为： (1)白炽灯、高压卤钨灯是指灯泡标出的额定功率。 (2)低压卤钨灯除灯泡功率外，还应考虑变压器的功率损耗。 (3)气体放电灯、金属卤化物灯除灯泡的功率外，还应考虑镇流器的 功率损耗。 3.4.3.3 整流器的设备功率是指额定交流输入功率。 3.4.3.4 成组用电设备的设备功率，不应包括备用设备。 3.4.4 当消防用电的计算有功功率大于火灾时可能同时切除的一般 电力、照明负荷的计算有功功率时，应按未切除的一般电力、照明 负荷加上消防负荷计算低压总的设备功率，计算负荷。否则计算低 压总负荷时，不应考虑消防负荷。 3.4.5 单相负荷应均衡分配到三相上，当单相负荷的总容量小于计算 范围内三相对称负荷总容量的 15%时，全部按三相对称负荷计算； 当超过 15%时，应将单相负荷换算为等效三相负荷，再与三相负荷 相加，等效三相负荷可按下列方法计算： (1)只有相负荷时，等效三相负荷取最大相包荷的 3 倍。 (2)只有线间负荷时，等效三相负荷为：单台时取线间负荷的倍；多 台时取最大线间负荷的倍加上次大线间负荷的(3-)倍。 (3)既有线间负荷又有相负荷时，应先将线间负荷换算为相负荷，然 后各相负荷分别相加，选取最大相负荷乘 3 倍作为等效三相负荷
3.4.6对用电设备进行分组计算时，应按下列条件考虑： ()三台及以下，计算负荷等于其设备功率的总和：三台以上时，其 十算负荷应通过计算确定 (2)类型相同的用电设备，其总容量可以用算数加法求得。 (③)类型不同的用电设备，其总容量应按有功和无功负荷分别相加确 定。 3.4.7当采用需要系数计算负荷时，应将配电干线范围内的用电设备 按类型统一划组。配电干线的计算负荷为各用电设备组的计算负荷 之和再乘以同时系数。变电所或配电所的计算负荷，为各配电干线 计算负荷之和再乘以同时系数。计算变电所高压侧负荷时，应加上 变压器的功率损耗。 3.4.8采用二项式法计算负荷时，应注意以下几点： ()应将计算范围内的所有设备统一划组，不应逐级计算： (2)不考虑同时系数 (③)当用电设备等于或少于4台时，该用电设备组的计算负荷按设备 功率乘以计算系数求得： 计算多个用电设备组的负荷时，如果每组中的用电设备台致小 则取小 于n的两组或更多组中最大用电设 备的附加功率之和作为总的附加功率。 3.5无功补偿 3.5.1设计中应正确选择电动机、变压器的容量，减少线路感抗。在 工艺条件适当时，可采用同步电动机以及选用带空载切除的间歇工作 制设备等措施，以提高用电单位的自然功率因数。 3.5.2当采用提高自然功率因数措施后，仍达不到下列要求时，应采 用并联电力电容器作为无功补偿装置。 3.5.2.1高压供电的用电单位，功率因数为0.9以上。 3.5.2.2低压供电的用电单位，功率因数为0.85以上。 3.5.3采用电力电容器作无功补偿装置时，宜采用就地平衡原则。低
3.4.6 对用电设备进行分组计算时，应按下列条件考虑： (1)三台及以下，计算负荷等于其设备功率的总和：三台以上时，其 计算负荷应通过计算确定。 (2)类型相同的用电设备，其总容量可以用算数加法求得。 (3)类型不同的用电设备，其总容量应按有功和无功负荷分别相加确 定。 3.4.7 当采用需要系数计算负荷时，应将配电干线范围内的用电设备 按类型统一划组。配电干线的计算负荷为各用电设备组的计算负荷 之和再乘以同时系数。变电所或配电所的计算负荷，为各配电干线 计算负荷之和再乘以同时系数。计算变电所高压侧负荷时，应加上 变压器的功率损耗。 3.4.8 采用二项式法计算负荷时，应注意以下几点： (1)应将计算范围内的所有设备统一划组，不应逐级计算； (2)不考虑同时系数； (3)当用电设备等于或少于 4 台时，该用电设备组的计算负荷按设备 功率乘以计算系数求得； (4)计算多个用电设备组的负荷时，如果每组中的用电设备台数小于 最大用电设备台数 n 时，则取小于 n 的两组或更多组中最大用电设 备的附加功率之和作为总的附加功率。 3.5 无 功 补 偿 3.5.1 设计中应正确选择电动机、变压器的容量，减少线路感抗。在 工艺条件适当时,可采用同步电动机以及选用带空载切除的间歇工作 制设备等措施，以提高用电单位的自然功率因数。 3.5.2 当采用提高自然功率因数措施后，仍达不到下列要求时，应采 用并联电力电容器作为无功补偿装置。 3.5.2.1 高压供电的用电单位，功率因数为 0.9 以上。 3.5.2.2 低压供电的用电单位，功率因数为 0.85 以上。 3.5.3 采用电力电容器作无功补偿装置时，宜采用就地平衡原则。低
