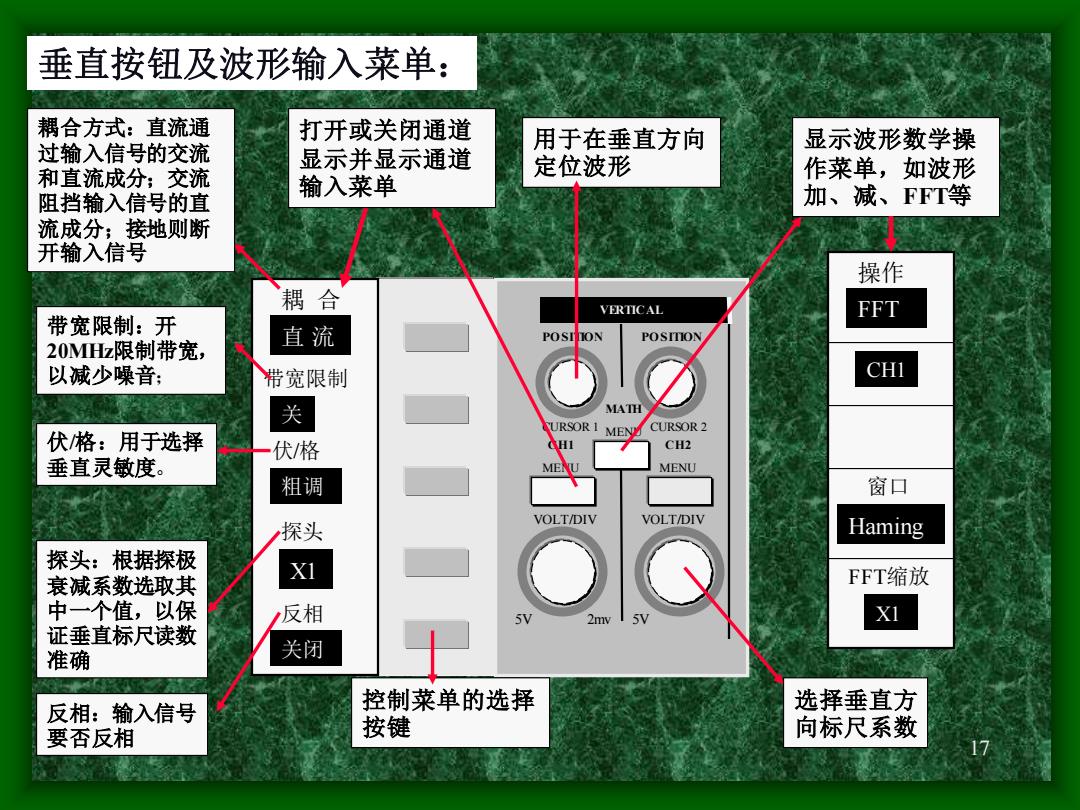

垂直按钮及波形输入菜单： 耦合方式：直流通 打开或关闭通道 过输入信号的交流 用于在垂直方向 显示波形数学操 显示并显示通道 和直流成分；交流 定位波形 作菜单，如波形 输入莱单 阻挡输入信号的直 加、减、FFT等 流成分；接地则断 开输入信号 操作 耦合 VERTICAL FFT 带宽限制：开 POSIION 20MHz限制带宽， 直流 以减少噪音： 带宽限制 CHI 关 MATH 伏格：用于选择 URSOR I MEN CURSOR 2 伏/格 CH2 垂直灵敏度。 MENU 粗调 窗口 VOLT/DIV VOLT/DIV 探头 Haming 探头：根据探极 衰减系数选取其 XI FFT缩放 中一个值，以保 反相 2mv XI 证垂直标尺读数 准确 关闭 反相：输入信号 控制菜单的选择 选择垂直方 要否反相 按键 向标尺系数
17 PO SITION PO SITION VERTICAL MATH MENU CURSOR 1 CURSOR 2 CH1 MENU CH2 MENU VOLT/DIV VOLT/DIV 5V 2mv 5V 垂直按钮及波形输入菜单： 耦 合 直 流 关 粗调 探头 X1 反相 关闭 带宽限制 伏/格 耦合方式：直流通 过输入信号的交流 和直流成分；交流 阻挡输入信号的直 流成分；接地则断 开输入信号 带宽限制：开 20MHz限制带宽， 以减少噪音； 伏/格：用于选择 垂直灵敏度。 探头：根据探极 衰减系数选取其 中一个值，以保 证垂直标尺读数 准确 反相：输入信号 要否反相 控制菜单的选择 按键 用于在垂直方向 定位波形 打开或关闭通道 显示并显示通道 输入菜单 显示波形数学操 作菜单，如波形 加、减、FFT等 选择垂直方 向标尺系数 操作 FFT CH1 窗口 Haming FFT缩放 X1

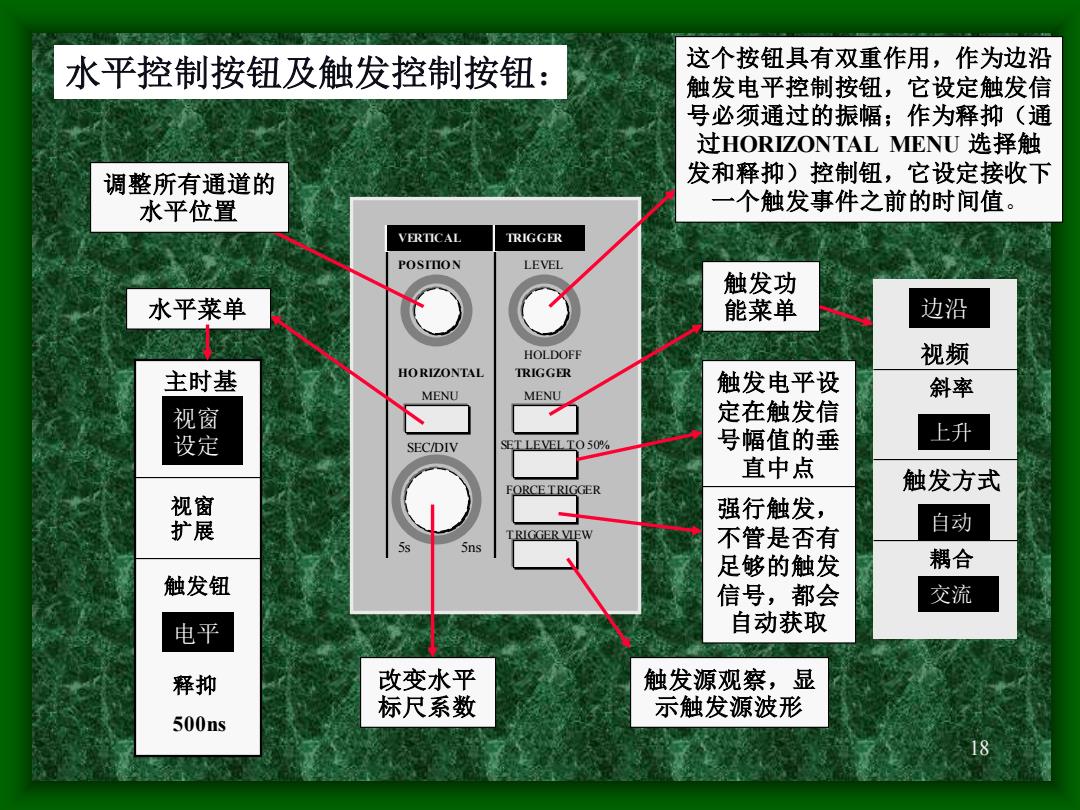

水平控制按钮及触发控制按钮： 这个按钮具有双重作用，作为边沿 触发电平控制按钮，它设定触发信 号必须通过的振幅；作为释抑（通 过HORIZONTAL MENU选择触 调整所有通道的 发和释抑)控制钮，它设定接收下 水平位置 一个触发事件之前的时间值。 VERTICAL IRIGGER POSITON LEVEL 触发功 水平菜单 能菜单 边沿 HOLDOFF 视频 主时基 HORIZONTAL IRIGGER 触发电平设 MENU MENU 斜率 视窗 定在触发信 设定 号幅值的垂 上升 SEC/DIV SET LEVEL TO 50% 直中点 FORCE TRIGGER 触发方式 窗 强行触发， 扩展 不管是否有 自动 RIgGER VIEw 59 5ns 足够的触发 耦合 触发钮 信号，都会 交流 电平 自动获取 释抑 改变水平 触发源观察，显 标尺系数 示触发源波形 500ns
18 水平控制按钮及触发控制按钮： PO SITIO N VERTICAL TRIGGER HO RIZONTAL MENU LEVEL HOLDOFF TRIGGER MENU SET LEVEL TO 50% FORCE TRIGGER TRIGGER VIEW SEC/DIV 5s 5ns 调整所有通道的 水平位置 水平菜单 主时基 视窗 设定 触发钮 电平 释抑 500ns 视窗 扩展 改变水平 标尺系数 这个按钮具有双重作用，作为边沿 触发电平控制按钮，它设定触发信 号必须通过的振幅；作为释抑（通 过HORIZONTAL MENU 选择触 发和释抑）控制钮，它设定接收下 一个触发事件之前的时间值。 触发功 能菜单 视频 边沿 上升 自动 斜率 耦合 交流 触发方式 触发电平设 定在触发信 号幅值的垂 直中点 强行触发， 不管是否有 足够的触发 信号，都会 自动获取 触发源观察，显 示触发源波形

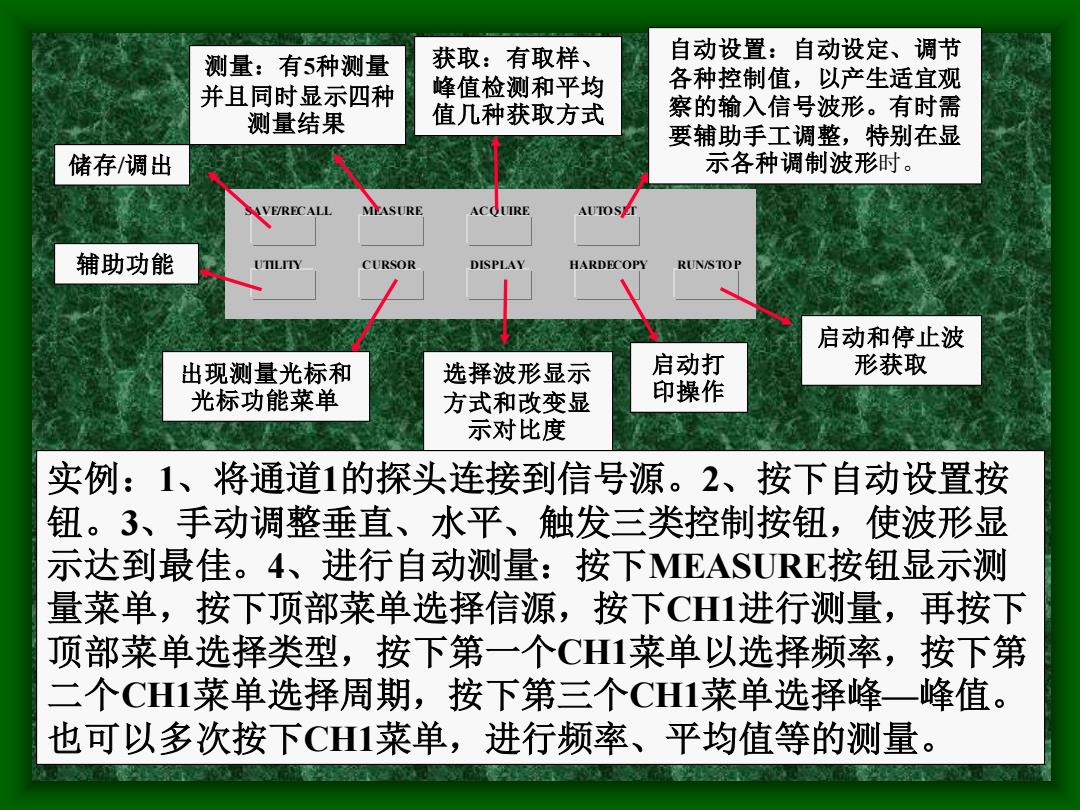

获取：有取样、 自动设置：自动设定、调节 测量：有5种测量 各种控制值，以产生适宜观 并且同时显示四种 峰值检测和平均 值几种获取方式 察的输入信号波形。有时需 测量结果 要辅助手工调整，特别在显 储存/调出 示各种调制波形时。 VERECALL MEASURE ACQUIRE AUTOS 辅助功能 CURSOR DISPLAY HARDECOPY RUN/STOP 启动和停止波 出现测量光标和 选择波形显示 启动打 形获取 光标功能菜单 方式和改变显 印操作 示对比度 实例：1、将通道1的探头连接到信号源。2、按下自动设置按 钮。3、手动调整垂直、水平、触发三类控制按钮，使波形显 示达到最佳。4、进行自动测量：按下MEASURE按钮显示测 量菜单，按下顶部菜单选择信源，按下CH1进行测量，再按下 顶部菜单选择类型，按下第一个CH1菜单以选择频率，按下第 二个CH1菜单选择周期，按下第三个CH1菜单选择峰一峰值。 也可以多次按下CH1菜单，进行频率、平均值等的测量
19 MEASURE ACQ UIRE AUTO SET UTILITY CURSOR DISPLAY HARDECOPY RUN/STO P SAVE/RECALL 储存/调出 获取：有取样、 峰值检测和平均 值几种获取方式 测量：有5种测量 并且同时显示四种 测量结果 辅助功能 自动设置：自动设定、调节 各种控制值，以产生适宜观 察的输入信号波形。有时需 要辅助手工调整，特别在显 示各种调制波形时。 出现测量光标和 光标功能菜单 选择波形显示 方式和改变显 示对比度 启动打 印操作 启动和停止波 形获取 实例：1、将通道1的探头连接到信号源。2、按下自动设置按 钮。3、手动调整垂直、水平、触发三类控制按钮，使波形显 示达到最佳。4、进行自动测量：按下MEASURE按钮显示测 量菜单，按下顶部菜单选择信源，按下CH1进行测量，再按下 顶部菜单选择类型，按下第一个CH1菜单以选择频率，按下第 二个CH1菜单选择周期，按下第三个CH1菜单选择峰—峰值。 也可以多次按下CH1菜单，进行频率、平均值等的测量

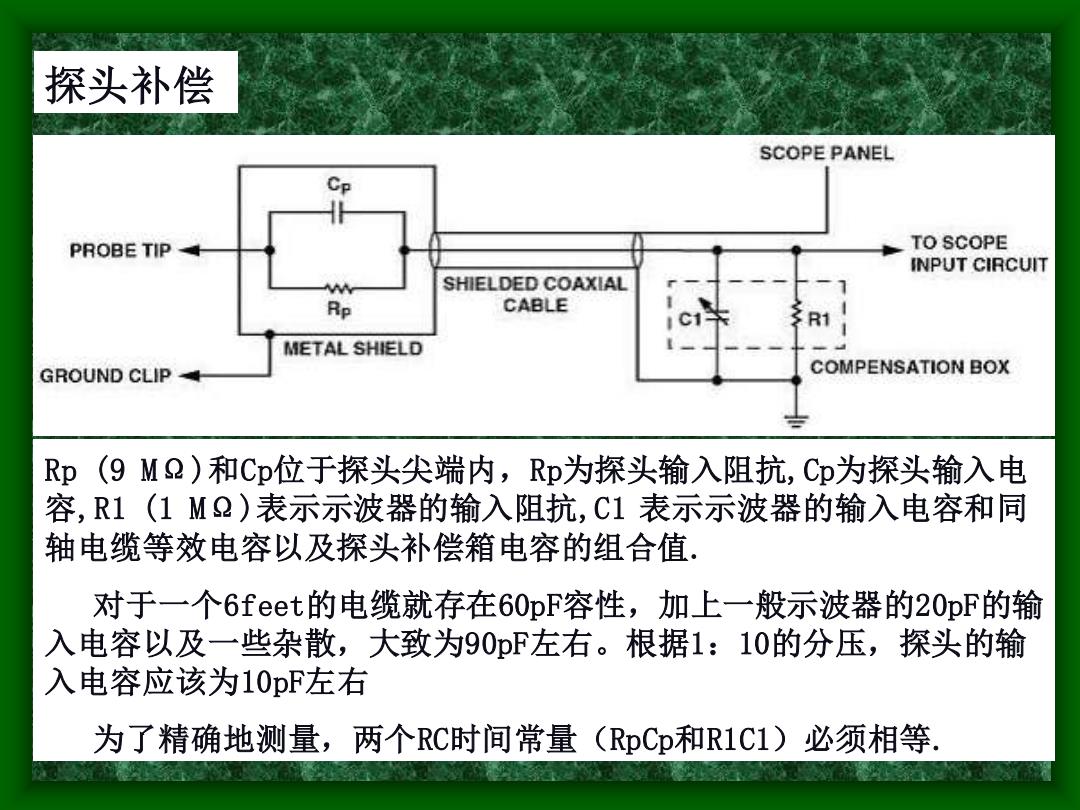

探头补偿 SCOPE PANEL PROBE TIP TO SCOPE INPUT CIRCUIT SHIELDED COAXIAL Rp CABLE R1 METAL SHIELD GROUND CLIP COMPENSATION BOX Rp(9M2)和Cp位于探头尖端内，Rp为探头输入阻抗，Cp为探头输入电 容，R1（1M2)表示示波器的输入阻抗，C1表示示波器的输入电容和同 轴电缆等效电容以及探头补偿箱电容的组合值. 对于一个6feet的电缆就存在60pF容性，加上一般示波器的20pF的输 入电容以及一些杂散，大致为90pF左右。根据1：10的分压，探头的输 入电容应该为10pF左右 为了精确地测量，两个RC时间常量(RpCp和R1C1)必须相等
20 探头补偿 Rp (9 MΩ)和Cp位于探头尖端内，Rp为探头输入阻抗,Cp为探头输入电 容,R1 (1 MΩ)表示示波器的输入阻抗,C1 表示示波器的输入电容和同 轴电缆等效电容以及探头补偿箱电容的组合值. 对于一个6feet的电缆就存在60pF容性，加上一般示波器的20pF的输 入电容以及一些杂散，大致为90pF左右。根据1：10的分压，探头的输 入电容应该为10pF左右 为了精确地测量，两个RC时间常量（RpCp和R1C1）必须相等
g▣20oMW M2.00s CHIF 224mV 探头欠补偿波形图 C 200mV 12.0⊙ts CHI224mV 探头正常补偿说明图 m2c0mV M2.00us cti1.厂224mV 探头过补偿说明图
21
