触发释抑（Hold 0f) 有些信号具有多个可能的触发点 如右图数字信号。 该信号虽然在较长的时间周期内 是重复的，但是在短时间内情况 则不然，这样一来，正常触发扫 隔离时间过短波形混迭 描出的波形出现混迭。 为解决这个问题，采用了触发隔 离功能，即在各次扫描之间加入 延迟时基，使得扫描的每次触发 总是从相同的信号沿开始。从而 得到稳定的波形显示。 正确隔离时间 另一方面，触发隔离的使用显然 在波形捕获方面遭到了损失
12 触发释抑（Hold off） • 有些信号具有多个可能的触发点， 如右图数字信号。 该信号虽然在较长的时间周期内 是重复的，但是在短时间内情况 则不然，这样一来，正常触发扫 描出的波形出现混迭。 • 为解决这个问题，采用了触发隔 离功能，即在各次扫描之间加入 延迟时基，使得扫描的每次触发 总是从相同的信号沿开始。从而 得到稳定的波形显示。 • 另一方面，触发隔离的使用显然 在波形捕获方面遭到了损失。 隔离时间过短波形混迭 正确隔离时间
2、数字存储示波器 所谓数字存储就是在示波器中以数字编码的形式 来贮存信号，示波器将按一定的时间间隔对信号电 压进行采样。然后用一个模/数变换器(ADC)对这 些瞬时值或采样值进行变换从而生成代表每一个采 样电压的二进制字。这个过程称为数字化。 数字存储示波器(DS0)系统结构简图 放大器 模拟/数字转换 数据处理 显示处理
13 2、数字存储示波器 所谓数字存储就是在示波器中以数字编码的形式 来贮存信号，示波器将按一定的时间间隔对信号电 压进行采样。然后用一个模/数变换器（ADC）对这 些瞬时值或采样值进行变换从而生成代表每一个采 样电压的二进制字。这个过程称为数字化。 数字存储示波器（DSO）系统结构简图
三、数字示波器TDS210使用简介 SAVE/RECALL MEASURE ACQUIRE AUTOSET Tektronix TDS 210 UTILITY CURSOR DISPLAY HARDECOPY RUN/STOP VERTICAL HORIZONTAL IRIGGER POSIION POSITON POSITON LEVEL MATH CURSOR I MENU CURSOR 2 HOLDOFF CHI CH2 HORIZONTAL IRIGGER MENU MENU MENU MENU VOLT/DIV VOLT/DIV SEC/DIV SET LEVEL TO50% FORCE TRIGGER TRIGGER VIEW 5V 2mv I 5V 2mv 5s CHI CH2 EXT TRIG 回 300V CAT 11
14 Tektronix TDS 210 SAVE/RECALL MEASURE ACQ UIRE AUTO SET UTILITY CURSOR DISPLAY HARDECOPY RUN/STO P PO SITION PO SITION PO SITIO N VERTICAL HO RIZONTAL TRIGGER MATH MENU CURSOR 1 CURSOR 2 CH1 MENU CH2 MENU HO RIZONTAL MENU LEVEL HOLDOFF TRIGGER MENU SET LEVEL TO 50% FORCE TRIGGER TRIGGER VIEW VOLT/DIV VOLT/DIV SEC/DIV 5V 2mv 5V 2mv 5s 5ns CH1 CH2 EXT TRIG ! 300V CAT 11 三、数字示波器TDS210使用简介

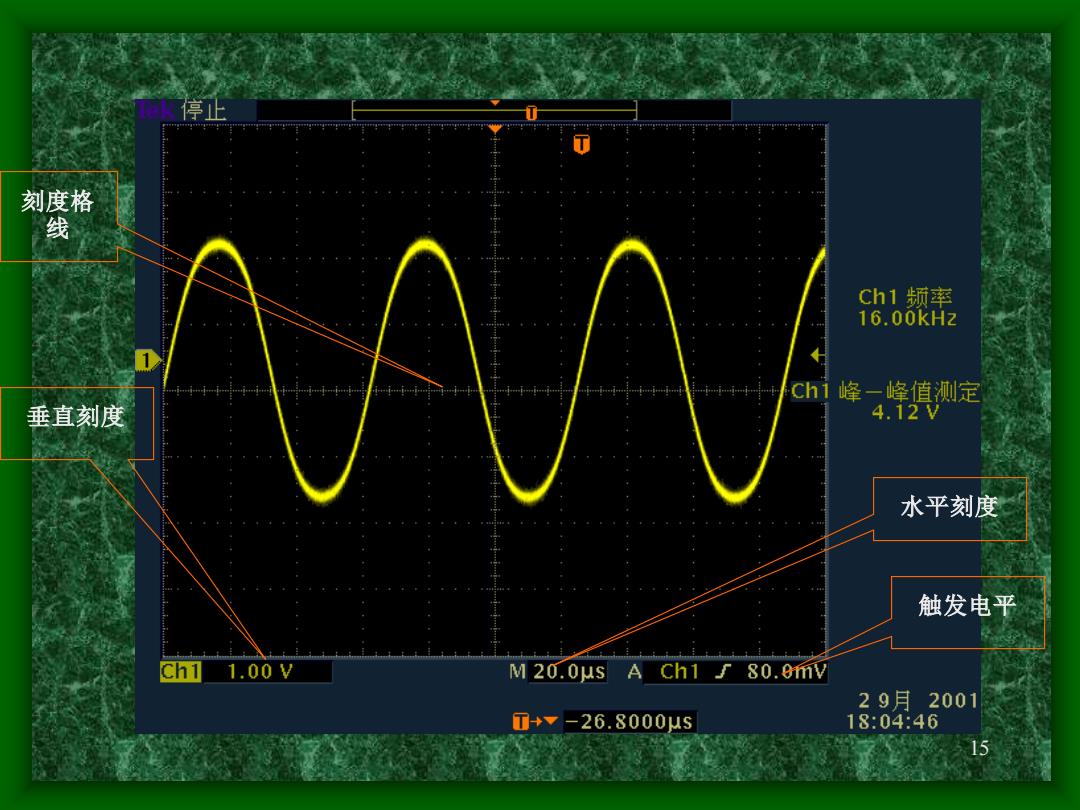

停止 刻度格 线 ch1频率 16.00kH2 Ch1峰-峰值测定 垂直刻度 4.12V 水平刻度 触发电平 Ch1 1.00V M20.0μsACh1J80.0V 29月2001 T+-26.8000μs 18:04:46
15 水平刻度 垂直刻度 触发电平 刻度格线

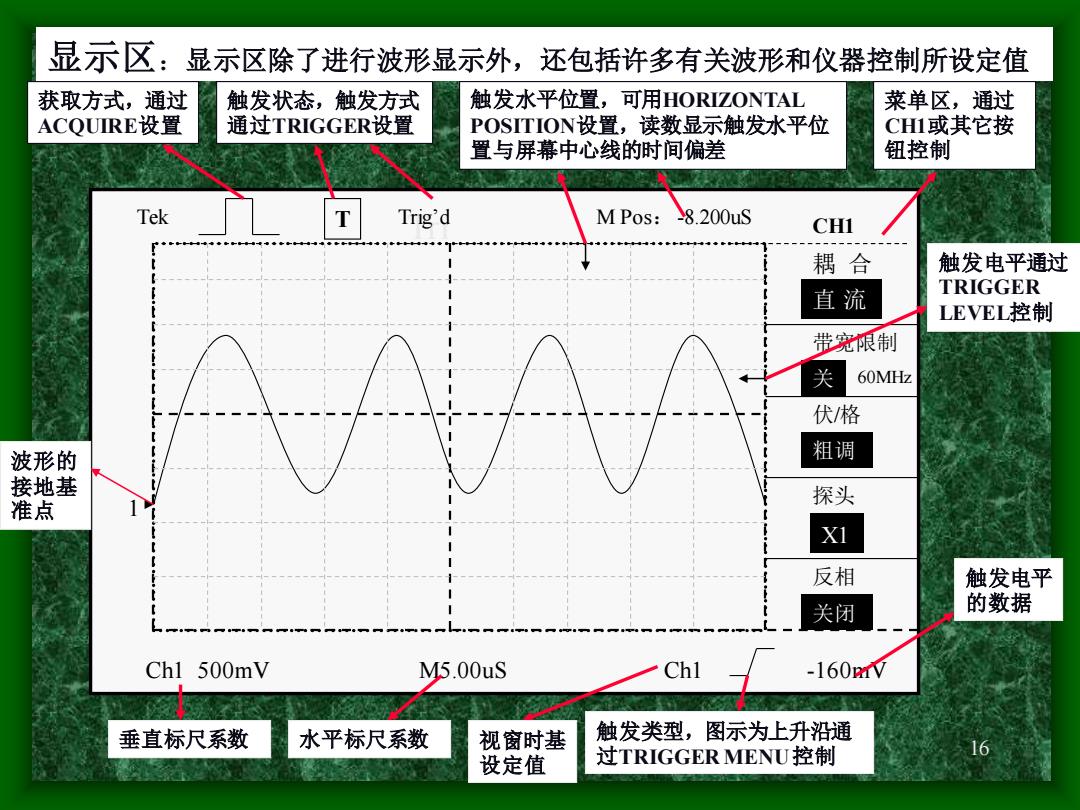

显示区：显示区除了进行波形显示外，还包括许多有关波形和仪器控制所设定值 获取方式，通过 触发状态，触发方式 触发水平位置，可用HORIZONTAL 菜单区，通过 ACQUIRE设置 通过TRIGGER设置 POSITION设置，读数显示触发水平位 CH1或其它按 置与屏幕中心线的时间偏差 钮控制 Tek T Trig'd MPos: 8.200uS CHI 耦合 触发电平通过 直流 TRIGGER LEVEL控制 带究限制 关 60MHZ 伏/格 波形的 粗调 接地基 探头 准点 XI 反相 触发电平 关闭 的数据 Chl 500mV M5.00uS Chl -160V 垂直标尺系数 水平标尺系数 视窗时基 触发类型，图示为上升沿通 设定值 过TRIGGER MENU控制
16 显示区：显示区除了进行波形显示外，还包括许多有关波形和仪器控制所设定值 Tek T Tri Trig’d M Pos：-8.200uS CH1 耦 合 直 流 带宽限制 关 60MHz 伏/格 粗调 探头 X1 反相 关闭 Ch1 500mV M5.00uS Ch1 -160mV 获取方式，通过 ACQUIRE设置 触发状态，触发方式 通过TRIGGER设置 触发水平位置，可用HORIZONTAL POSITION设置，读数显示触发水平位 置与屏幕中心线的时间偏差 菜单区，通过 CH1或其它按 钮控制 触发电平通过 TRIGGER LEVEL控制 触发电平 的数据 触发类型，图示为上升沿通 过TRIGGER MENU 控制 视窗时基 设定值 垂直标尺系数 水平标尺系数 1 波形的 接地基 准点
