核心重点探究 探究问题一利用欧姆定律解决并联电路中的计算问题 【例1】如图所示R=202,R2=602,当S断开时，电流表的 示数为0.3A。求： (1)电源电压U; (2)当S闭合时，电流表的示数。答案：(1)6V(2)0.4A
核心重点探究 探究问题一 利用欧姆定律解决并联电路中的计算问题 【例1】如图所示,R1 =20 Ω,R2 =60 Ω,当S断开时,电流表的 示数为0.3 A。求: (1)电源电压U; (2)当S闭合时,电流表的示数。答案:(1)6 V (2)0.4 A
【变式训练1】两个电阻，分别标有“620.5A”和“202 0.3A”字样。将它们并联后接入电路使用，干路上的电流最大 为 Ao 合
【变式训练1】两个电阻,分别标有“6 Ω 0.5 A”和“20 Ω 0.3 A”字样。将它们并联后接入电路使用,干路上的电流最大 为0.65 A

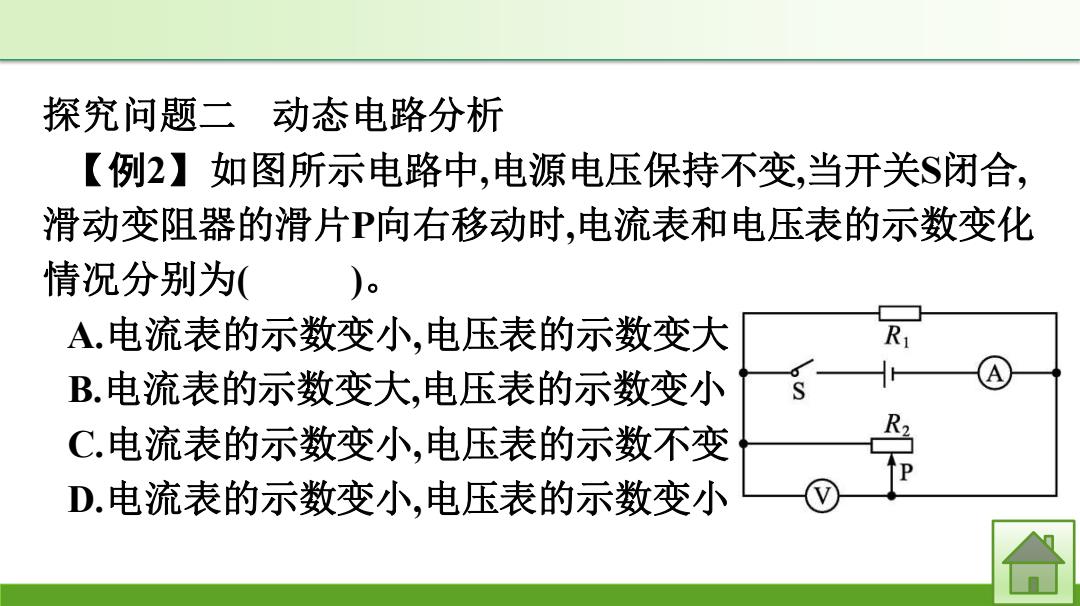

探究问题二动态电路分析 【例2】如图所示电路中，电源电压保持不变，当开关$闭合， 滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化 情况分别为( A.电流表的示数变小，电压表的示数变大 B.电流表的示数变大，电压表的示数变小 C.电流表的示数变小，电压表的示数不变 D.电流表的示数变小，电压表的示数变小
探究问题二 动态电路分析 【例2】如图所示电路中,电源电压保持不变,当开关S闭合, 滑动变阻器的滑片P向右移动时,电流表和电压表的示数变化 情况分别为( C )。 A.电流表的示数变小,电压表的示数变大 B.电流表的示数变大,电压表的示数变小 C.电流表的示数变小,电压表的示数不变 D.电流表的示数变小,电压表的示数变小
