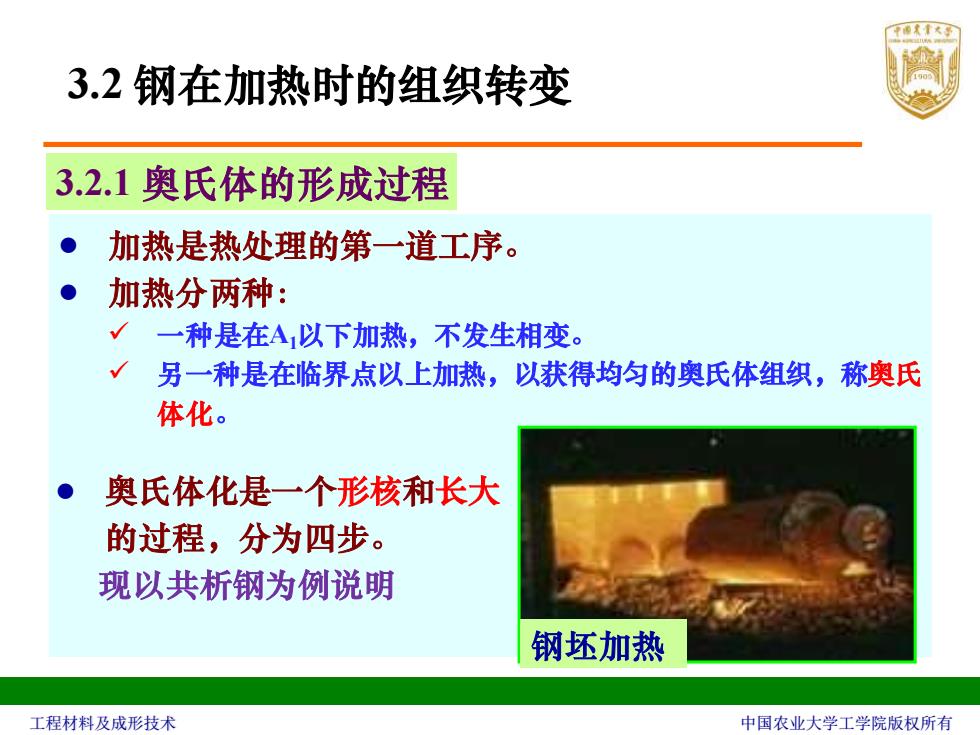

中像《大子 32钢在加热时的组织转变 3.2.1奥氏体的形成过程 加热是热处理的第一道工序。 加热分两种： √一种是在A以下加热，不发生相变。 √另一种是在临界点以上加热，以获得均匀的奥氏体组织，称奥氏 体化。 奥氏体化是一个形核和长大 的过程，分为四步。 现以共析钢为例说明 钢坯加热 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 ⚫ 加热是热处理的第一道工序。 ⚫ 加热分两种： ✓ 一种是在A1以下加热，不发生相变。 ✓ 另一种是在临界点以上加热，以获得均匀的奥氏体组织，称奥氏 体化。 3.2 钢在加热时的组织转变 3.2.1 奥氏体的形成过程 钢坯加热 ⚫ 奥氏体化是一个形核和长大 的过程，分为四步。 现以共析钢为例说明

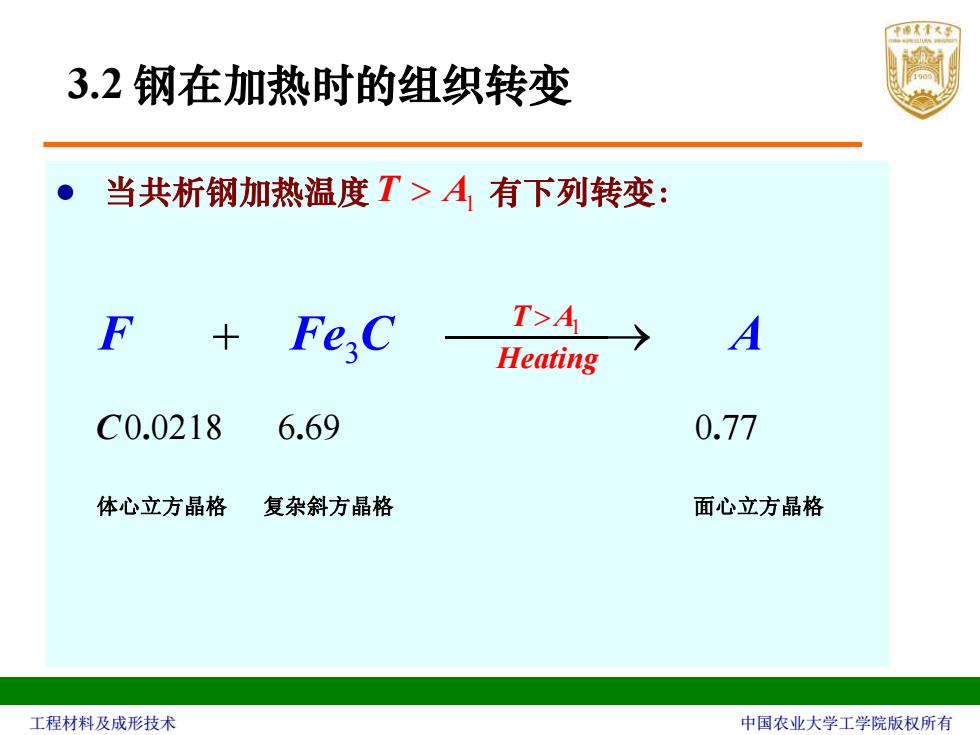

32钢在加热时的组织转变 当共析钢加热温度T>A有下列转变： Fe.C T>A A Heating C0.0218 6.69 0.77 体心立方晶格 复杂斜方晶格 面心立方晶格 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 3.2 钢在加热时的组织转变 ⚫ 当共析钢加热温度 有下列转变： 1 3 0 0218 6 69 0 77 + ⎯⎯⎯→ . . . T A Heating C F Fe C A 体心立方晶格 复杂斜方晶格 面心立方晶格 T A 1

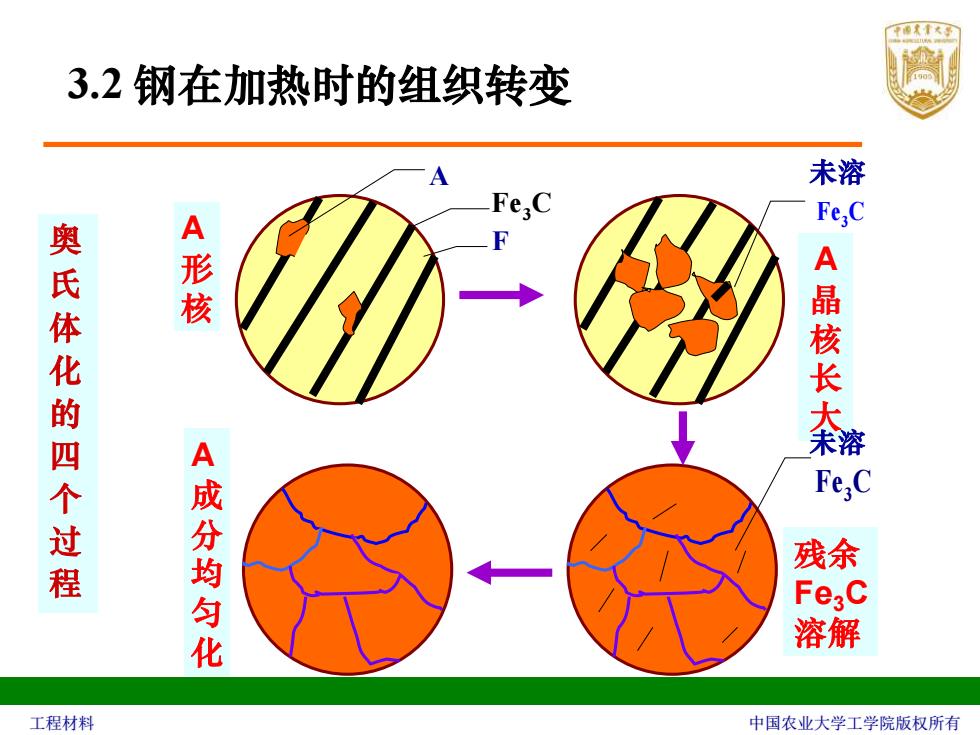

中像《大子 3.2钢在加热时的组织转变 未溶 Fe,C 奥氏体化的四个过程 A形核 以A晶核长大編 A成分均匀化 残余 Fe;C 溶解 工程材料 中国农业大学工学院版权所有
工程材料 中国农业大学工学院版权所有 A 晶 核 长 大 F Fe C3 A 形 核 A 残余 Fe3C 溶解 A 成 分 均 匀 化 Fe C3 未溶 Fe C3 未溶 奥 氏 体 化 的 四 个 过 程 3.2 钢在加热时的组织转变
3.2钢在加热时的组织转变 T℃A 727℃ > t/s 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 3.2 钢在加热时的组织转变

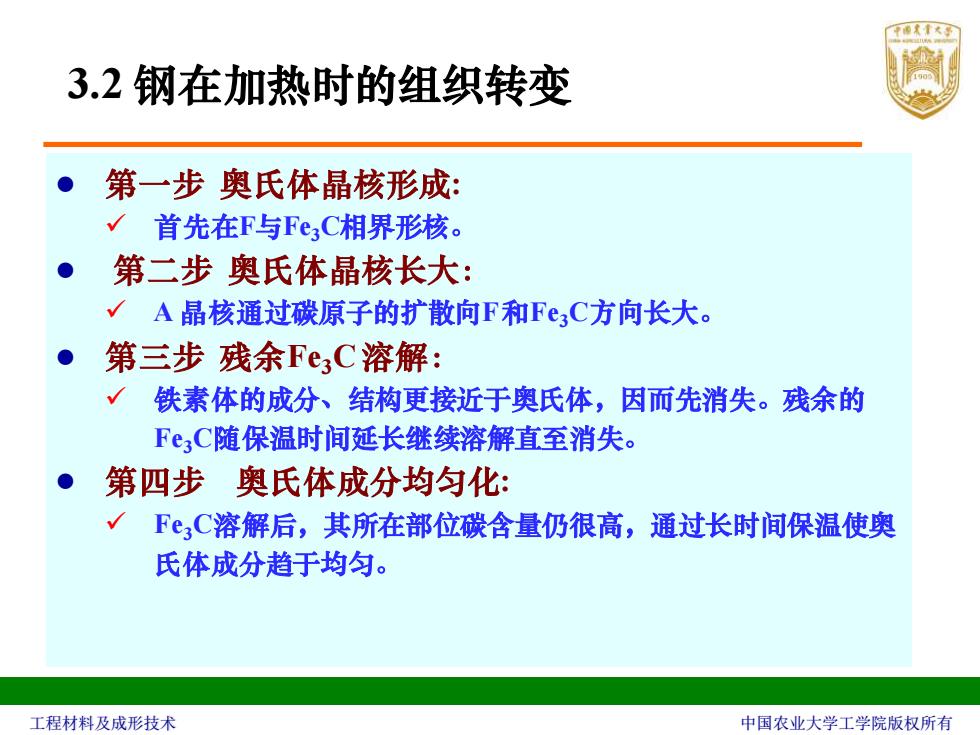

中像《大子 32钢在加热时的组织转变 ● 第一步奥氏体晶核形成： √首先在F与FeC相界形核。 ● 第二步奥氏体晶核长大： √A晶核通过碳原子的扩散向F和Fe3C方向长大。 ● 第三步残余Fe3C溶解： √铁素体的成分、结构更接近于奥氏体，因而先消失。残余的 FeC随保温时间延长继续溶解直至消失。 第四步奥氏体成分均匀化： √ FC溶解后，其所在部位碳含量仍很高，通过长时间保温使奥 氏体成分趋于均匀。 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 ⚫ 第一步 奥氏体晶核形成: ✓ 首先在F与Fe3C相界形核。 ⚫ 第二步 奥氏体晶核长大： ✓ A 晶核通过碳原子的扩散向F和Fe3C方向长大。 ⚫ 第三步 残余Fe3C 溶解： ✓ 铁素体的成分、结构更接近于奥氏体，因而先消失。残余的 Fe3C随保温时间延长继续溶解直至消失。 ⚫ 第四步 奥氏体成分均匀化: ✓ Fe3C溶解后，其所在部位碳含量仍很高，通过长时间保温使奥 氏体成分趋于均匀。 3.2 钢在加热时的组织转变
