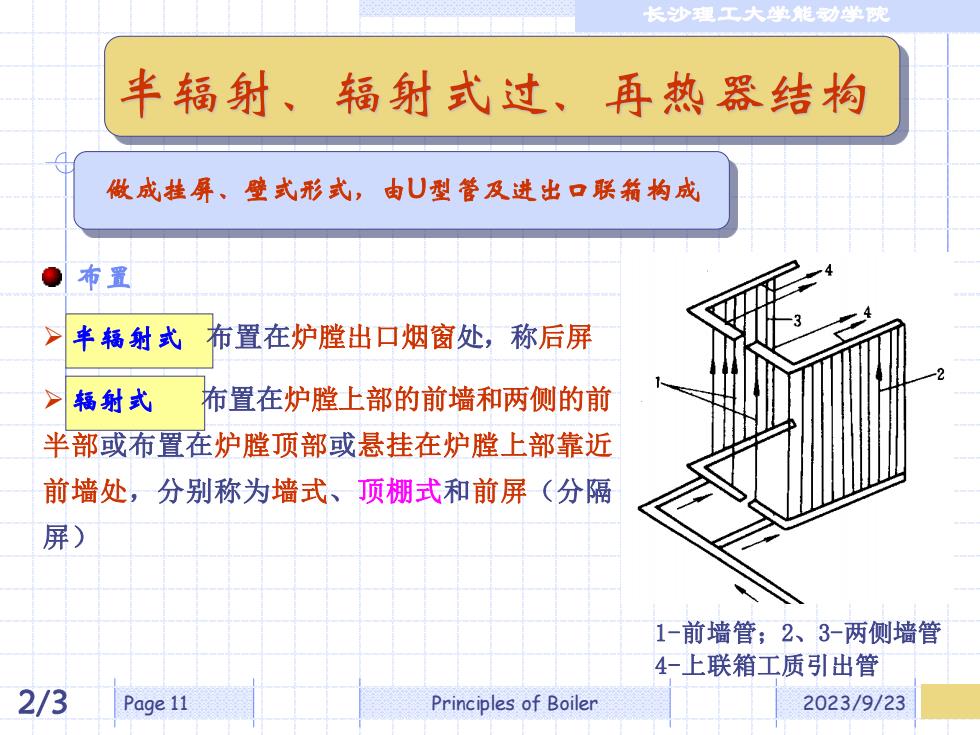

长沙厘工大单能功单兜 半辐射、辐射式过、再热器结构 做成挂屏、壁式形式，由U型管及进出口联箱构成 ●布置 丰辐射式 布置在炉膛出口烟窗处，称后屏 辐射式 布置在炉膛上部的前墙和两侧的前 半部或布置在炉膛顶部或悬挂在炉膛上部靠近 前墙处，分别称为墙式、顶棚式和前屏（分隔 屏) 1-前墙管；2、3-两侧墙管 4-上联箱工质引出管 2/3 Page 11 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 11 Principles of Boiler 2023/9/23 半辐射、辐射式过、再热器结构 做成挂屏、壁式形式，由U型管及进出口联箱构成 2/3 1-前墙管；2、3-两侧墙管 4-上联箱工质引出管 布置 ➢ 半辐射式 布置在炉膛出口烟窗处，称后屏 ➢ 辐射式 布置在炉膛上部的前墙和两侧的前 半部或布置在炉膛顶部或悬挂在炉膛上部靠近 前墙处，分别称为墙式、顶棚式和前屏（分隔 屏）

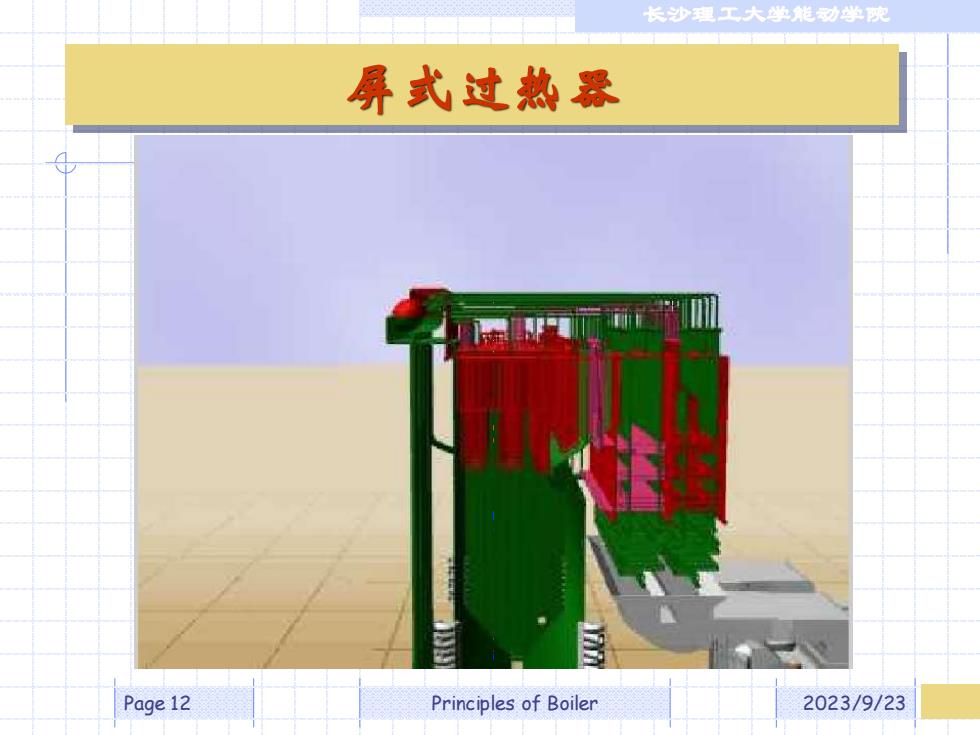

长沙瘦工大学能动学晚 屏式过热器 Page 12 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 12 Principles of Boiler 2023/9/23 屏式过热器

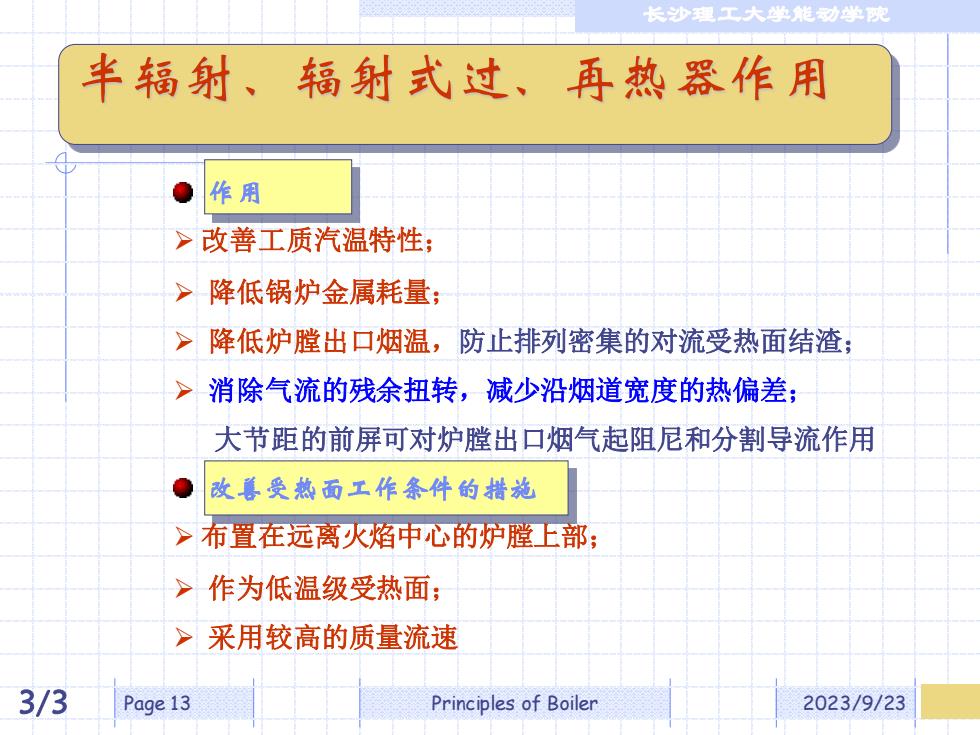

长沙厘工大单能功单兜 半辐射、辐射式过、再热器作用 作用 >改善工质汽温特性： >降低锅炉金属耗量： >降低炉膛出口烟温，防止排列密集的对流受热面结渣； >消除气流的残余扭转，减少沿烟道宽度的热偏差； 大节距的前屏可对炉膛出口烟气起阻尼和分割导流作用 改善受热面工作条件的措施 >布置在远离火焰中心的炉膛上部； >作为低温级受热面： > 采用较高的质量流速 3/3 Page 13 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 13 Principles of Boiler 2023/9/23 半辐射、辐射式过、再热器作用 作用 ➢ 改善工质汽温特性； ➢ 降低锅炉金属耗量； ➢ 降低炉膛出口烟温，防止排列密集的对流受热面结渣； ➢ 消除气流的残余扭转，减少沿烟道宽度的热偏差； 大节距的前屏可对炉膛出口烟气起阻尼和分割导流作用 改善受热面工作条件的措施 ➢ 布置在远离火焰中心的炉膛上部； ➢ 作为低温级受热面； ➢ 采用较高的质量流速 3/3
