·频率常数N：压电振子的基本谐振频率与沿振动方向的振子长度的乘积是一个常数，这个常数称为频率常数。频率常数与振动模式有关单位：Hz.mNL= fLX LNt= ft X h
• 频率常数N：压电振子的基本谐振频率与 沿振动方向的振子长度的乘积是一个常 数，这个常数称为频率常数。 频率常数与振动模式有关 单位：Hz.m NL＝ fL×L Nt＝ ft×h
·机电耦合系数k：反映材料中机械能与电能之间的转换关系通过压电效应转换的电能k储人的机械能的总量通过逆压电效应转换的机械能2k =储人的电能的总量机电耦合系数与振子的材料和振动模式有关
• 机电耦合系数k：反映材料中机械能与电 能之间的转换关系 k＝—————————— 通过压电效应转换的电能 储人的机械能的总量 2 通过逆压电效应转换的机械能 储人的电能的总量 2 k ＝ 机电耦合系数与振子的材料和振动模式有关

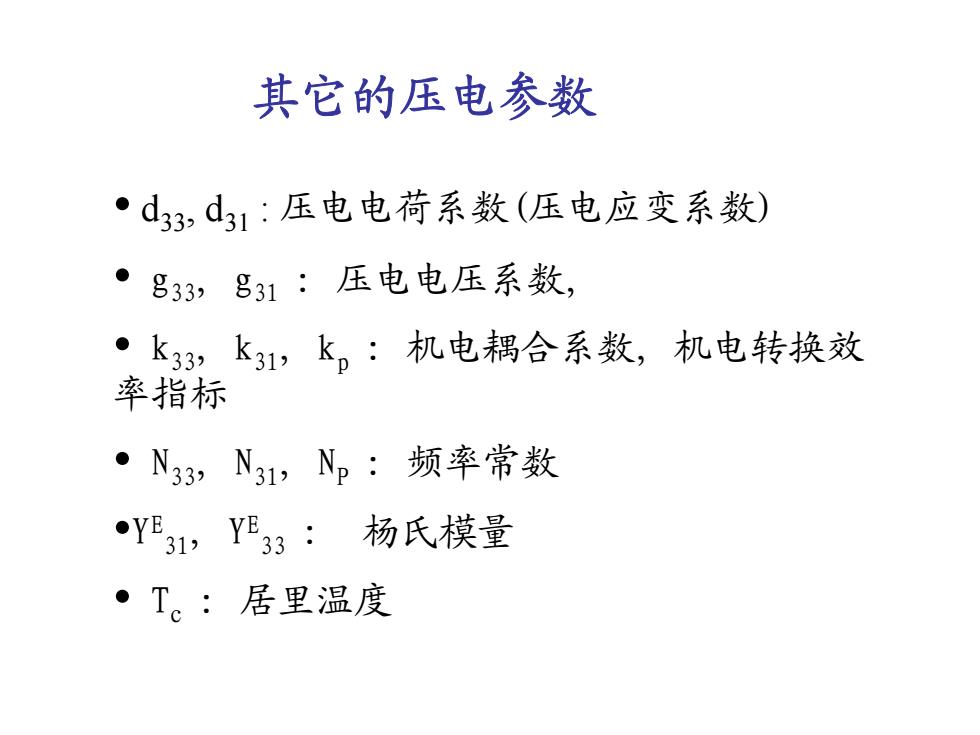

其它的压电参数·d33,d31：压电电荷系数(压电应变系数)·g33，g31：压电电压系数，·k3，k31，k，：机电耦合系数，机电转换效率指标·N33，N31，Np：频率常数·YBs1，YBs3：杨氏模量·T。：居里温度
其它的压电参数 • d33, d31 : 压电电荷系数(压电应变系数) • g33, g31 : 压电电压系数, • k33, k31, k p : 机电耦合系数, 机电转换效 率指标 • N33, N31, N P : 频率常数 • Y E 31, Y E 33 : 杨氏模量 • T c : 居里温度
压电陶瓷振动模态MaterialConstantSymbolsonantFoVibration ModeShapeVbration ModCkd9NIP1>15YIEEgsTRadalModekpdstNpgetB Brsten edarenadmodaPolaritationisThgal vibratianNstYHEE3sTLength ModekstdstN31getEINE1>40a-stThinnadangulrplatowahfhedireion dfvitrationortthoooretothepolrueasxis and uith a single point df resorance.门LongitudinaNEgsTYasEN33k33dssge3ModeEJ2=2.5a.2.5b,2.5durdaitdrays.gsatatadagteLENYaEESSTThickness ModNkdssgesEIPODisk and roctangulsr plates which are thin oamparadtothairsuffaooareasThayhavemultiplepaintsofrascnancainlongtudinalvbratian moxNkisdiaYAEEuTN1sShaarMode91stDaskorectangilrplatasuththeckcticfodathogondlothegasharvibtafotaoagths
压电陶瓷振动模态

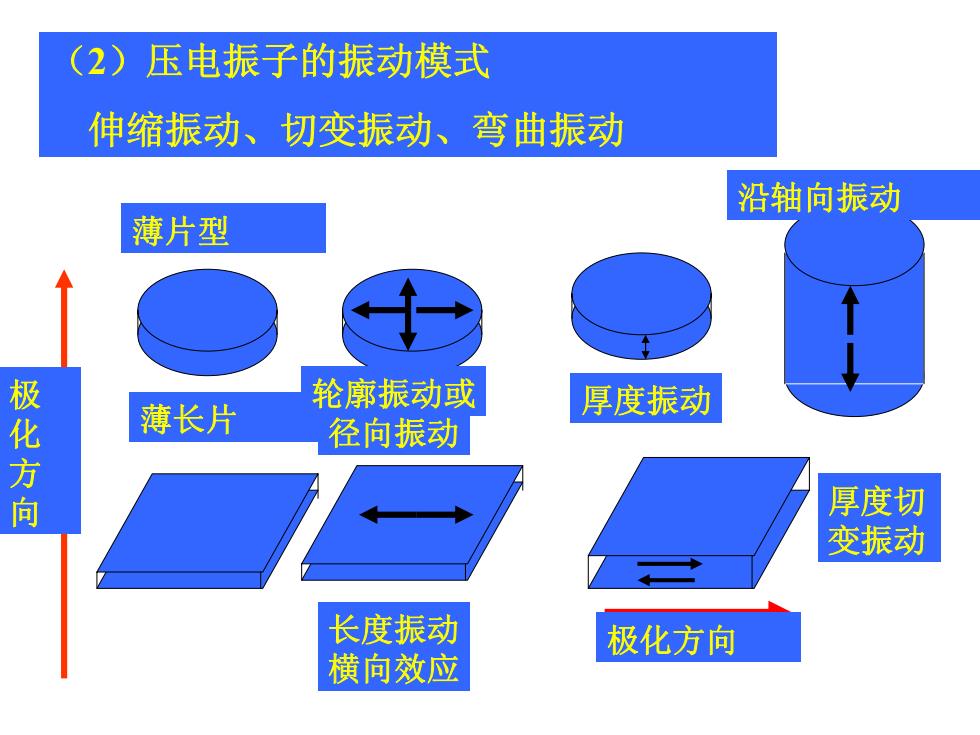

（2）压电振子的振动模式伸缩振动、切变振动、弯曲振动沿轴向振动薄片型轮廓振动或极化方向厚度振动薄长片径向振动厚度切变振动长度振动极化方向横向效应
（2）压电振子的振动模式 伸缩振动、切变振动、弯曲振动 薄片型 极 化 方 向 薄长片 极化方向 厚度振动 径向振动 轮廓振动或 长度振动 横向效应 沿轴向振动 厚度切 变振动
