☒ 计算机绘图一AutoCAD 第五讲 二维编辑命令 5.4删除对象 A除重夏对金 【功能】删除选择对象 对象比数设活 公差0D: 0.000001 忍电对象棒性 【调用】 领色0) 回厚度) 面图层L 国透阴度G) 5型红 画打印样式经) 国型比例) 面材质) 功能区：默认一修改一删附之 选项 ☑优化段线中的线段里) 口怨蹈多段线线段宽度里) 菜单：修改)→删除(E) 口不打断乡税线⑧) 团合并局部重委的共线对象) 团合并端点对济的共线对象) 可保持关联对原) 命令行：ERASE(ER) 恢复被删除的对象：(OOPS)，可恢复最近一次删除的对象，不是恢复上一步。 删除重复对象(overkill):用于删除重复或重叠的对象。 。 万能删除键delete,恢复ctrl+z 。 删除和修剪的区别
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.4 删除对象 【功能】删除选择对象 【调用】 功能区：默认—修改—删除 菜 单：修改(M)→删除(E) 命令行：ERASE（ER） 恢复被删除的对象：（OOPS），可恢复最近一次删除的对象，不是恢复上一步。 删除重复对象（overkill）：用于删除重复或重叠的对象。 • 万能删除键delete，恢复ctrl+z • 删除和修剪的区别
会计算机绘图一AutoCAD 第五讲 二维编辑命令 5.5复制对象 【功能】用于在当前图形复制一个或 多个对象。 【调用】 功能区：修改复制 菜单：修改M0→复制Y) 命令行：COPY(CO) 100 精确位移复制 X 当前设置：复制模式：单个 o- COPY指定是点或[位移(D)模式(O)多个()]<位移>： 复制命令最重要的是指定基点
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.5 复制对象 【功能】用于在当前图形复制一个或 多个对象。 【调用】 功能区：修改-复制 菜 单：修改(M)→复制(Y) 命令行：COPY（CO） 复制命令最重要的是指定基点 精确位移复制

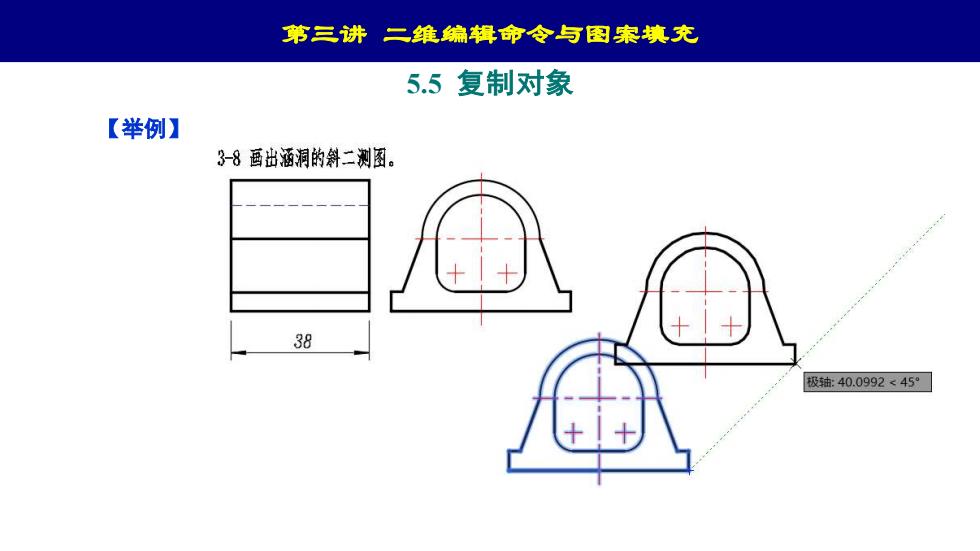

第三讲二维编辑命令与图案填充 5.5复制对象 【举例】 3-8画出涵洞的斜二测图。 38 极轴：40.0992<45°
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.5 复制对象 【举例】 第三讲 二维编辑命令与图案填充

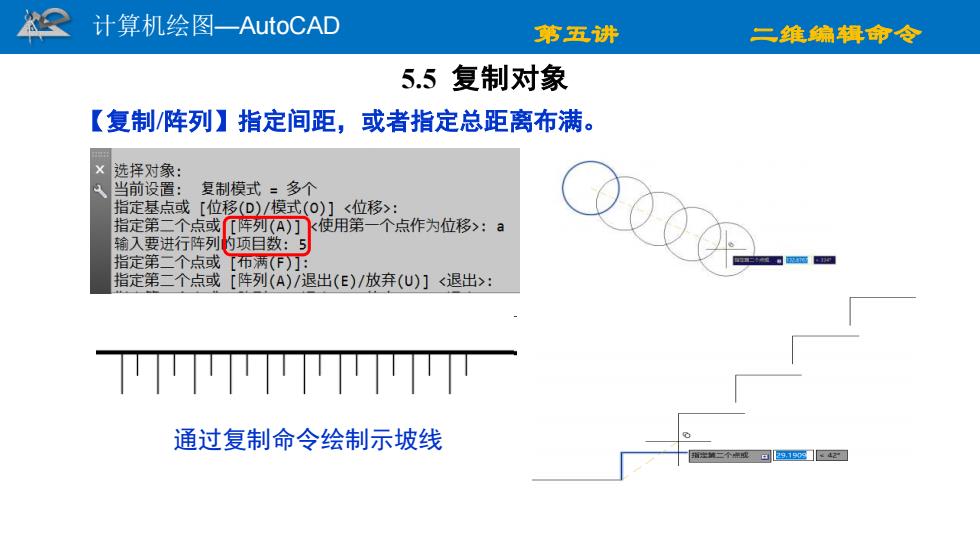

空计算机绘图一AutoCAD 第五讲 二维编辑命令 5.5复制对象 【复制/阵列】指定间距，或者指定总距离布满。 ×选择对象： 当前设置： 复制模式=多个 指定基点或[位移(D)/模式(o)门<位移>： 指定第二个点或阵列(A)丁k使用第一个点作为位移>：a 输入要进行阵列的项目数：5 指定第二个点或布两(F)丁 指定第二个点或[阵列(A)/退出(E)/放弃(U)]<退出>： TTTTTTTTTTTPTT 通过复制命令绘制示坡线 W三个现司2四1922
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.5 复制对象 通过复制命令绘制示坡线 【复制/阵列】指定间距，或者指定总距离布满

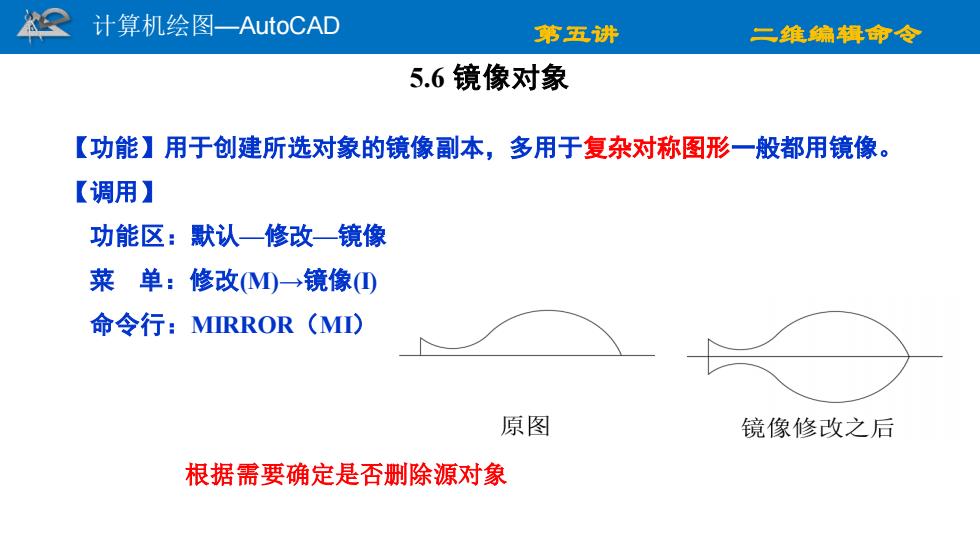

2 计算机绘图一AutoCAD 第五讲 二维绵辑命令 5.6镜像对象 【功能】用于创建所选对象的镜像副本，多用于复杂对称图形一般都用镜像。 【调用】 功能区：默认一修改一镜像 菜单：修改)→镜像① 命令行：MIRROR(MD 原图 镜像修改之后 根据需要确定是否删除源对象
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.6 镜像对象 【功能】用于创建所选对象的镜像副本，多用于复杂对称图形一般都用镜像。 【调用】 功能区：默认—修改—镜像 菜 单：修改(M)→镜像(I) 命令行：MIRROR（MI） 根据需要确定是否删除源对象
