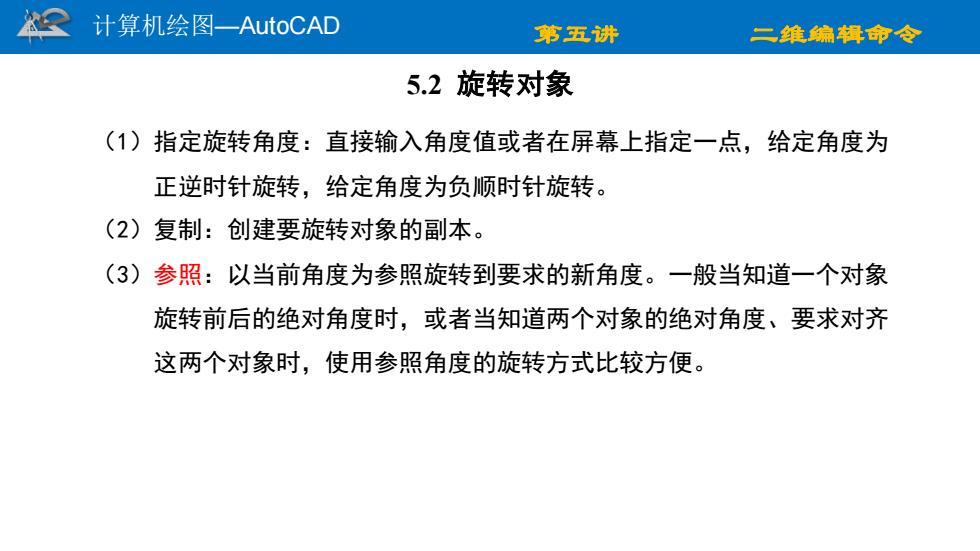

会计算机绘图一AutoCAD 第五讲 二维编辑命令 5.2旋转对象 (1)指定旋转角度：直接输入角度值或者在屏幕上指定一点，给定角度为 正逆时针旋转，给定角度为负顺时针旋转。 (2)复制：创建要旋转对象的副本。 (3)参照：以当前角度为参照旋转到要求的新角度。一般当知道一个对象 旋转前后的绝对角度时，或者当知道两个对象的绝对角度、要求对齐 这两个对象时，使用参照角度的旋转方式比较方便
计算机绘图—AutoCAD 第五讲 二维编辑命令 （1）指定旋转角度：直接输入角度值或者在屏幕上指定一点，给定角度为 正逆时针旋转，给定角度为负顺时针旋转。 （2）复制：创建要旋转对象的副本。 （3）参照：以当前角度为参照旋转到要求的新角度。一般当知道一个对象 旋转前后的绝对角度时，或者当知道两个对象的绝对角度、要求对齐 这两个对象时，使用参照角度的旋转方式比较方便。 5.2 旋转对象
☒ 计算机绘图一AutoCAD 第五讲 二维编辑命令 5.3修剪、延伸对象 可用指定的一个或多个对象作为边界，剪切被修剪的对象，使他们精确地终 止于边界。可以被修建的对象包括圆弧、圆、椭圆弧、直线、多段线、样条曲线、 射线、构造线等。 访问方法： ◆功能区：默认选项卡/修改面板/修剪按钮； ◆菜单：修改下拉菜单/修剪； ◆命令行：TRIM。 选泽剪切边.…找到5个 X 选泽要修剪的时家，或按住Sift键选泽要延伸的对象，或 十TRI[栏选(F)窗交(C)投影(P)边(E)删除(R)放弃(U)]:
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.3 修剪、延伸对象 可用指定的一个或多个对象作为边界，剪切被修剪的对象，使他们精确地终 止于边界。可以被修建的对象包括圆弧、圆、椭圆弧、直线、多段线、样条曲线、 射线、构造线等。 访问方法： ◆ 功能区：默认选项卡/修改面板/修剪按钮； ◆ 菜单：修改下拉菜单/修剪； ◆ 命令行：TRIM
会计算机绘图一AutoCAD 第五讲 二维编辑命令 5.3修剪、延伸对象 选择剪切边.，找到5今 选泽要修剪的对象， 或按住Shift键选择要延伸的对象，或 十，TRIN[栏选(F)窗交(C)设影(P)边(E)副除(R)弃(U)丁： 要点： >先选择修剪边界，回车后，再逐个选择需要被修剪的对象 >命令行“或按住shift键选择要延伸的对象”。这里提供了一种修剪 和延伸之间切换的简单方法，按住shift键修剪、延伸互相切换，不 用退出切换命令
计算机绘图—AutoCAD 第五讲 二维编辑命令 要点： ➢ 先选择修剪边界，回车后，再逐个选择需要被修剪的对象 ➢ 命令行“或按住shift键选择要延伸的对象”。这里提供了一种修剪 和延伸之间切换的简单方法，按住shift键修剪、延伸互相切换，不 用退出切换命令。 5.3 修剪、延伸对象
第三讲二维编辑命令与图案填充 5.3修剪、延伸对象 217分别用等分点和圆内接正多边形的方法画五角星的投影 (直径为50m）。 2-13用已知半径的圆瓢光滑连接两线段。 (1)连接两直线(R=12) (2)连接直线与圆弧(R=15) (3)连接两圆致(R=12) N N
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.3 修剪、延伸对象 第三讲 二维编辑命令与图案填充
会计算机绘图一AutoCAD 第五讲 二维编辑命令 5.3修剪、延伸对象 【对象没有相交时，选择命令行“边”/延伸】即可裁剪 被裁剪对象 被裁剪对象 被裁剪对象 被裁剪对象 裁剪边界线 裁剪边界线 X 选泽剪切边..·找到5个 选泽要修剪的对象，或按住Shift键选泽要延伸的对象，或 ,TRIW[栏选(F)窗交(C)投影(P) 边(E) 删除(R)放弃(U)]:
计算机绘图—AutoCAD 第五讲 二维编辑命令 5.3 修剪、延伸对象 【对象没有相交时，选择命令行“边”/延伸】即可裁剪
