柱效与H、n的关系 当o与W1/2越小，色谱柱的H越小， 柱效越高。如果，n越大，柱效越高。 n和H值有时并不能充分地反映色谱柱 的分离效能，因为采用t计算时，没有扣 除死时间tM, 所以常用有效塔板数n有效表 示柱效： 有效理论塔板数：nf+=16(tR`W)2 有效理论塔板高度：Heff-L/nff

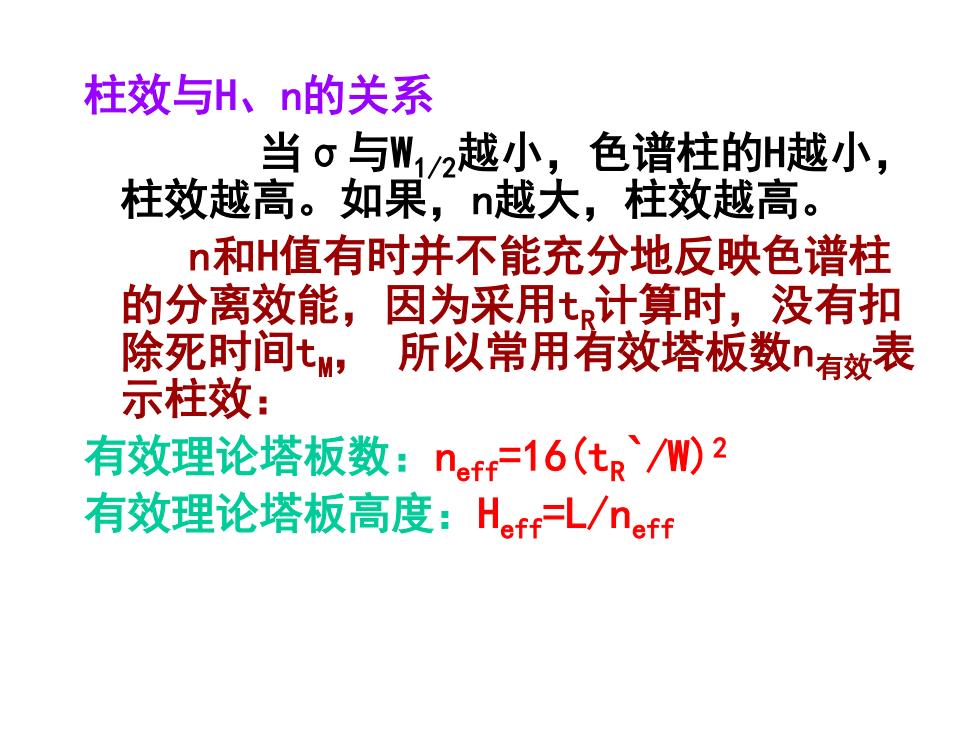

柱效与H、n的关系 当σ与W1/2越小，色谱柱的H越小， 柱效越高。如果，n越大，柱效越高。 n和H值有时并不能充分地反映色谱柱 的分离效能，因为采用tR计算时，没有扣 除死时间tM， 所以常用有效塔板数n有效表 示柱效： 有效理论塔板数：neff=16(tR`/W)2 有效理论塔板高度：Heff=L/neff
塔板理论是从热力学平衡观点研究色 谱过程，形象的说明了组分的分配系数不 等是色谱分离的前提。 塔板理论的长处：能说明色谱峰的形状、位 置及评价色谱柱的柱效等方面。 不足之处：塔板理论只能定性地给出板高的 概念，却不能解释板高受哪些因素影响 色谱柱柱效为什么与流动相的流速有关， 以及色谱柱状态、性质与柱效的关系，也 不能说明为什么在不同的流速下，可以测 得不同的理论塔板数，因而限制了它的应 用

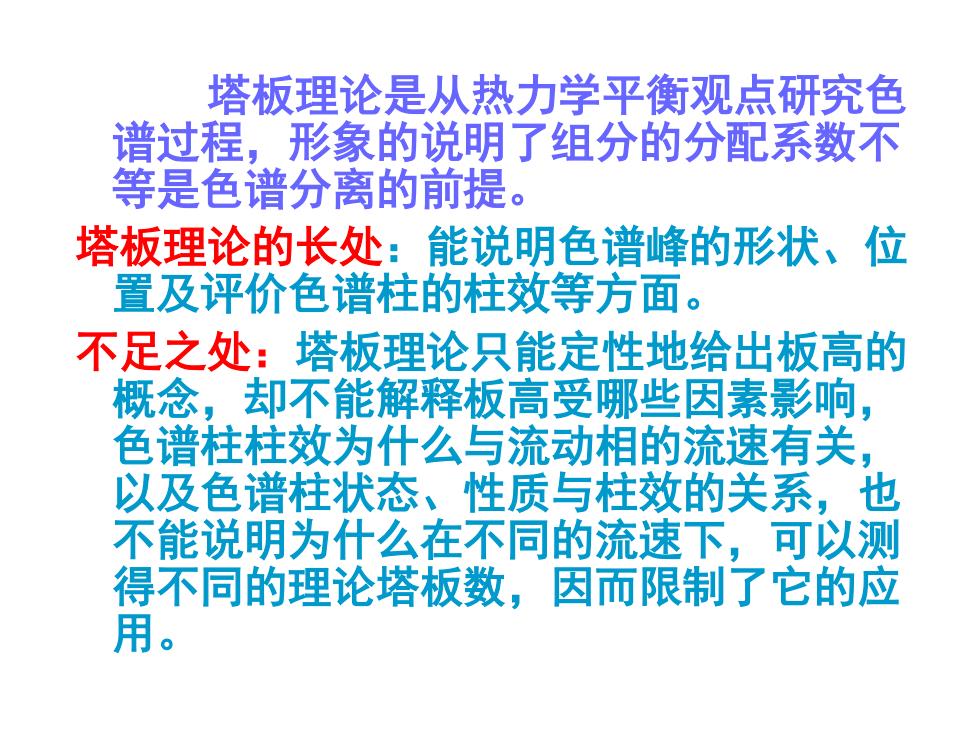

塔板理论是从热力学平衡观点研究色 谱过程，形象的说明了组分的分配系数不 等是色谱分离的前提。 塔板理论的长处：能说明色谱峰的形状、位 置及评价色谱柱的柱效等方面。 不足之处：塔板理论只能定性地给出板高的 概念，却不能解释板高受哪些因素影响， 色谱柱柱效为什么与流动相的流速有关， 以及色谱柱状态、性质与柱效的关系，也 不能说明为什么在不同的流速下，可以测 得不同的理论塔板数，因而限制了它的应 用
四、Van Deemter方程式（速率理论) 从动力学理论研究了使色谱峰扩张 而影响塔板高度的因素。 B H=A+二+CM l A.涡流扩散项 cm u=L/to B.分子扩散项B/u cm2/s C.传质阻力项Cu s u.载气的线速度 cm/s
四、Van Deemter方程式（速率理论） 从动力学理论研究了使色谱峰扩张 而影响塔板高度的因素。 A.涡流扩散项 cm B.分子扩散项B/u cm2/s C.传质阻力项Cu s u.载气的线速度 cm/s u=L/t0

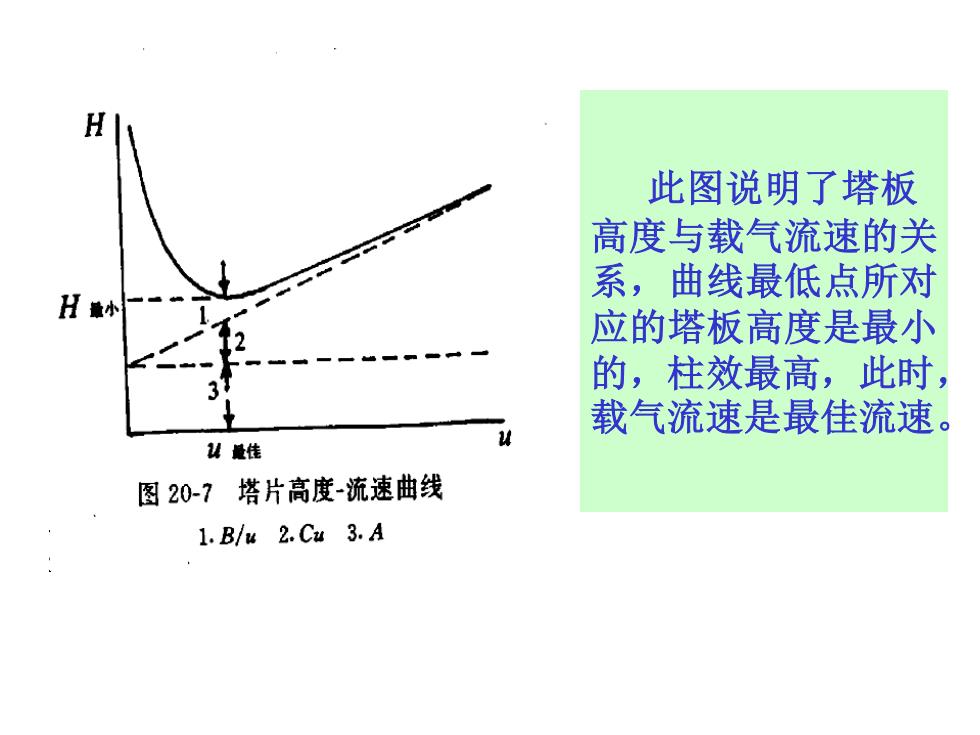

H 此图说明了塔板 高度与载气流速的关 系，曲线最低点所对 H小 应的塔板高度是最小 的，柱效最高，此时， 载气流速是最佳流速。 认最住 图20-7塔片高度-流速曲线 1.B/u 2.Cu 3.A
此图说明了塔板 高度与载气流速的关 系，曲线最低点所对 应的塔板高度是最小 的，柱效最高，此时， 载气流速是最佳流速
在u一定时，A、B、C越大，H越小，柱效 越高，峰越锐；反之，峰扩张，柱效越低。 速率理论解释了塔板高度与载气流速的关系， 在低流速时(0~u最佳)，u越小，B/ u越大，Cu越小，将Cu项忽略，B/u 为主导，u增加，H减小，柱效增高。 。1 在高流速时（u〉u最佳)，u越大，B/u 越小，Cu越大，将B/u项忽略，Cu为 主导，u增加，H增加，柱效降低
在u一定时，A、B、C越大，H越小，柱效 越高，峰越锐；反之，峰扩张，柱效越低。 速率理论解释了塔板高度与载气流速的关系， • 在低流速时（0～u最佳 ），ｕ越小，Ｂ／ ｕ越大，Ｃｕ越小，将Ｃｕ项忽略，Ｂ／ｕ 为主导，u增加，H减小，柱效增高。 • 在高流速时（ｕ〉u最佳),ｕ越大，Ｂ／ｕ 越小，Ｃｕ越大，将Ｂ／ｕ项忽略，Ｃｕ为 主导， u增加， H增加，柱效降低
