表示建筑物幢号、层数，屋顶平面绘出分水线、无水线、坡向、坡度、 ③旱喷泉： 厢水口位置以及屋面上的建构筑物、设备、设施等位置、尺寸，并标出各建构 平面图：定位坐标，铺装范围；剖切位置，详图索引； 筑物顶面绝对标高及屋面绝对标高，各类种植位厦、尺寸及详图，视工程可单 立面图：喷射形式、范围、高度； 独出图。 剖面图：铺装材料、构造做法（地下设施）、详图索引及节点详图， b,制面图表示覆土厚度、坡度、坡向、排水及防水处理，植物防风固根处 3)铺装详图：各类广场、活动场地等不同铺装分别表示。 理等特殊保护措施及详图素引。 平面图：铺装纹样放大细部尺寸，标注材料、色彩、制切位置、详图索引： c.种植置换土要求。 构造详图：常用比例1：5-~1：20（直接引用标准图集的本图路）， 2)水景详图，常用比例1：10~1：100。 4)景观建筑、小品详图： ①人工水体：剖面图，表示各类致岸构造、材料、做法（湖底构造、材料 ①亭、榭、廊、膜结构等有遮避顶益和交往空间的景魂建筑； 微法)； 平面图：表示承重墙、柱及其轴线（注明标高）、轴线编号、轴线问尺寸 ②各类水池： (柱距)、总尺寸、外墙成柱壁与轴线关系尺寸及与其相关的坡道散水、台阶 平面图：表示定位尺寸、细部尺寸、水须环系统构筑物位置尺寸、剖切位 等尺寸、制面位置、详图索引及节点详图； 置、详图索引： 顶视平面图：详图索引； 立面图：水池立面细部尺寸、高度、形式、装饰纹样、详图索引： 立面图：立面外轮廓，各部位形状花饰，高度尺寸及标商，各部位构造部 制面图：表示水深、池壁、鸿底构造村料做法，节点详图； 停（如雨篷、挑合、栏杆、坡道、台阶、落水管等）尺寸、材料、颜色，剖切 其中：喷水池：表示喷水形状、高度、数量； 位置、详图索引及节点详图； 种植池：表示培养土范图、组成、高度、水生植物种类、水深要 蓟面图：单体制面、墙、柱、轴线及编号，各部位高度或标高，构造做 求 法、详图索引。 养鱼池 水深要求。 ⑦景观小品，如墙、台、架、桥、栏杆、花坛、座椅等； ③溪流： 平面图：平面尺寸及细都尺寸；剖切位置，详图索引： 平面图表妮，以网格尺寸定位，标明不同完度、牧向；剖切位 立面图：式样高度、材料、颜色、详图索引； 置，详图索引 制面图：构造做法、节点详图。 剖面 底、壁等构造材料做法、高差变化、详图 ⑧图纸比例1：10-1：100. 4.2.6图纸增减 平面：表示形状证 落水位置、形式、水循环系统构筑物位置 1景观设计平面分区图，及各分区放大平面图，可根据设计需要确定增 城。 水流界面细部纹样、落水细部、详图索引； 2根据工程榴要可增加铺装及紧观小品布置图， 水流界面构造、材料、做法、节点详图、详图 索引。 娶示：深度内容中将设计图纸的名称用下划缓标注，仅为了便于查我，无其他含义。 深度内容 施工图设计 图集号 06SJ805 审梭程迷成做散对大图旁多设出整景 11
43结构专业 简单的工程，可将上述内容直接标注在平面图上，不列表。 对于简单的园林景观建筑、小品等配相关结构专业图的工程，可以将结构 3水景给水#水图纸： 专业的说明、图纸在相关的园林景观专业图纸中表达，不再另册出图（内部归 1)绘出给水排水平面图，注明节点： 档需要计算书)。 2)绘出系统轴测图或系统原理图，标明管径、坡度： 3)详图：应绘出系坑（泵房布置图），喷头安装示意图。 44给水排水专业 4.4.5主要设备村料表：主要设备、仪表、及管道附、配件可在首页或相关图上 列表表示。 4.4.1在施工图设计阶段，给水摔水专业设计文件应包括图纸目录、施工图设计 说明、设计图纸、主要设备表、计算书。 4.4.6计算书（内部使用），授据初步设计审批意见进行施工图阶段改计计 4.4.2图纸目录：先列新绘制图纸，后列选用的标准图或重复利用图。 算。 4.4.3设计总说明 4.4.7当为合作设计时，应依据主设计方审批的初步设计文作，按所分工内容 1设计总说明： 进行施工图设计。 1)设计依据简述； 2)给水排水系统概况： 4.5电气专业 3)凡不能用图示表达的施工要求，均应以设计说明表迷； 4,5.1在燕工图设计阶段，建筑电气专业设计文件应包括图纸目录、施工设计 4)有特殊需要说明的可分别列在有关图纸上； 说明、设计图纸主要设备表、计算书（供内部使用及存档）， 2图例。 4.5.2图纸目录：先列新绘制图纸，后列重复使用图。 4.4.4设计图纸 1给水排水总平面图： 4.5.3施工设计说明 1)绘出全部建（构）筑物、道路、广场等的平面位置（或坐标）、名称、 1工程设计概况：应将审批定巢后的初步（或方巢）设计说明书中的主要指 标高和指北针（或风政瑰图），并绘制方格网； 标录入； 2各系统的施工要求和注意事项（包括布线、设备安装等）； 2)绘出全部给水排水管网及构筑物的位置（或坐标）、距离、检查井及详 3设备定货要求（亦可附在相应图纸上）； 图索引号； 4防雷及接地保护等其他系统有关内容（亦可附在相应图纸上）； 3)对较复杂工程，应将给水、排水总平面图分开绘制，以便于施工（简单 5本工程选用标准图图集编号、页号。 工程可绘在一张图上； 4.5.4设计图纸 4)给水管注明管径、埋设深度或数设的标高，宜标注管道长度，并绘制节 1施工设计说明、补充图例符号、主要设备表可组成首页，当内容较多时， 点图，注明节点结构、闸门井尺寸、编号及引用详图（一敲工程给水管线可不 可分设专页； 绘节点图)： 2电气总平面图： 1)标注建（构）筑物、标高、道路、地形等高缀和用户的安装容量； 5)排水管标注检查井编号和水流坡向，标注管道接口处，建筑场地雨水排 2)标注变、配电站位置、编号；变压器合数、容量；发电机合数、容量： 出管网位置，市政箭网的位置、标高、管径、水流教向。 3)室外配电箱的编号、型号；室外照明灯具的规格、型号、容量： 2排水管道商程表：将排水管道的检查并编号、井距、管径、坡度、地面 4)架空线路应标注：线路规格及走向，回路编号，杆位编号，档数、档 设计标高、管内底标高等写在表内： 距、杆高、拉线、重复接地、避雷器等（附标准图集选择表）： 要苏：深度内塞中将设计图纸的名称用下划线标注，仅为了便于查找，无其他含义， 深度内容 施工图设计 图集号 06SJ80 申因选成感胶对賈苇计魏凯舒慈4 夏 12
5)电缆线路应标注：线路走向、回路编号、电缆型号及规格、数设方式 地电阻值要求； (附标准图集选择表)、人（手）孔位置： 3)除防雷接地外的其他电气系统的工作或安全接地的要求（如：电藤接地 6)比例、指北针； 形式，直接接地，局高等电位、总等电位接地等)，如果采用共用接地装置， 7)图中未表达清楚的内容可附图作统一说明. 应在接地平面图中表述清楚，交待不清楚的应绘制相应图纸（如：局部等电位 3变、配电站： 平面图等)， 1)高、低压配电系统图（一次线路图）： 6其他系统 ①图中应表明母线的型号、规格；变压器、发电机的型号、规格：标明开 1)各系统的系统框国； 关、断路器、互感器、继电器、电工仪表（包括计量仪表）等型号、规格、整 2)说明各设备定位安装、线路型号规格及敷设要求； 定值； 3)配合系统承包方了解相应系统的情况及要求，巾查系统承包方提供的深 ②图下方表格标注：开关柜编号、开关柜型号、回路编号、设备容量、计 化设计图纸。 算电流、导体型号及规格、数设方法、用户名称、二次原理图方案号（当选用 4.5.5主要设备表：注明主要设备名称、型号、规格、单位、数量. 分格式开关柜时，可增加小室高度或模数等相应栏目)。 4.5.6计算书（供内部使用及归档）：慈工图设计阶段的计算书，只补充初步 2)相应图纸说明：图中表达不清楚的内容，可随图作相应说明. 设计阶段时应进行计算雨来进行计算的都分，修改因初步设计文件审查变更 4配电、照明： 后，需重新进行计算的部分。 1)配电箱（或控制箱）系统图：应标注配电轴编号、型号、进线回路编 号；标注各开关（或熔断器）型号、规格、整定值、配出回路编号、导线型号 规格（对于单相负荷应表明相别）；对有控制要求的回路应提供整制原理图； 对重要负荷供电回路宜表明用户名称。上述配电箱（或控制箱）系统内容在平 面图上标注完整的，可不单独出配电箱（成控制箱）系统图； 2)配电平面应何陆续禁物、道路、广场，方格网；布置配电糟、控制 箱，并标明编号型导及那格 控创线路始、终位置（包括控制线路），标注 回路规格、编专数过方感图纸应有比例、指北针： 3)图中达不诚楚梅，可随图作相应说明。 接及去全 1接境面图 、接地极等平面位置，标明材料型号、规格、 相对民对象发莎及的准图、页次（当利用自然接地装置时，可不出此 图) 闭纸标注比 )随诚钢括酒美别和采取的防面措施（包括防侧击雷、防雷击 电磁脉 接地装置型式，接地极材料要求、敷设要求、接 提：茶度内容中将设计国纸的名称用下划线标注，仅为了便于查找。无其他含义。 深度内容 施工图设计 图集号 06SJ80 审两程迷成敛校对曲丹升股出石丽平石务页 13

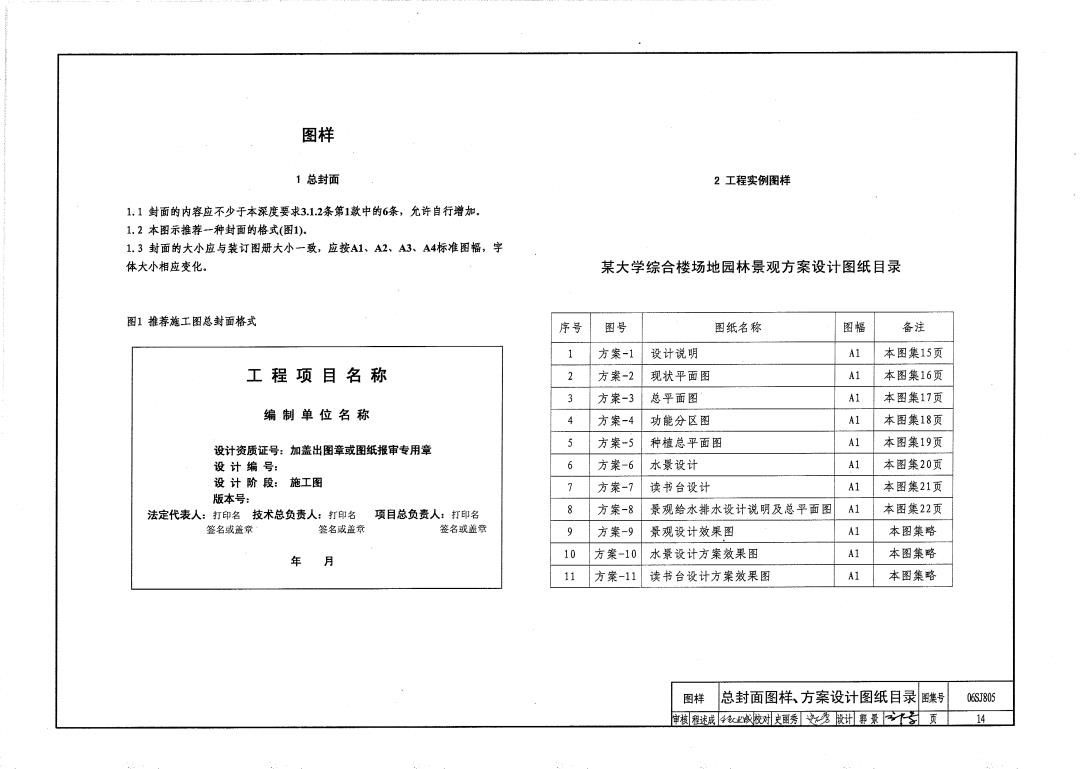

图样 1总封面 2工程实例图样 1,1封面的内容应不少于本深度要求3.12条第1款中的6条，允许自行增加. 1.2本留示推荐一种封面的格式（图1）. 1.3封面的大小应与装订图册大小一致，应按A1、A2、A3、A4标准图幅，字 体大小相应变化。 某大学综合楼场地园林景观方案设计图纸目录 图1推荐旌工图总封面格式 序号 图号 图纸名称 图幅 备注 1 方案-1 设计说明 AI 本图集15页 工程项目名称 2 方案-2 现状平面图 A1 本图集16页 3 方案-3总平面图 本图集17页 编制单位名称 4 方案-4 功能分区图 Al 本图集18页 设计资质证号：加盖出图章或图纸报审专用章 5 方案-5种被总平面图 A1 本图集19页 设计编号： 6 方案-6水景设计 A1 本图集20页 设计阶段：施工图 7 方案-7读书台设计 A1本图集21页 版本号： 法定代表人：打印名技术总负责人：打印名项目总负责人：打印名 8 方案-8 聚观给水排水设计说明及总平面图 A1本图集22页 签名或盖章 笼名威盖章 签名或盖章 9 方業-9 景观设计效果图 A1 本图集略 年月 10 方案-10水景设计方案效果图 A1 本图集略 方案-11 读书台设计方案效果图 本图集略 图样 总封面图样、方案设计图纸目录图集号 06ST805 性楼程述成感胶对史丽秀免计聚√页 14
方案设计说明（园林景观专业） 1设计依据及基础资科 4.2.2主入口林萌广场、内庭广场植银杏，早园竹，南边休闲广场孤植树为朱砂玉 校总体规划说明书及相关设计图纸； 兰，营造出春，秋植物景观变化。 饺园规划设计平面图： 4,2,3基本树种有白戌松、复羽叶来树、杂种鹅攀楸、国梳、钻天杨、苦楝、紫叶 综合楼建筑设计平面图； 李、茶条械等， 校史； 4.3竖向设计：根据校园道路设计标高和建筑设计标高确定景观设计场地的标高. 有关气象资料： 原地形基本为平地，由于绿地面积较大，为增加景观的趣味性和种植的层次感，对竖 校园紧观设计委托书： 向做微地形塑造，最高处控制在1.5m以下。 市政管线综合设计图（校方提供）： 4.4主要景点设计：主要景点有两处，一为一组谈书台，一为联水景墙。读书台采用 《城市居住区规划设计规范》GB50180-93: 低矮景墙与座椅的组合，为学生提供安静的读书角。联水景墙水的跌墓营造出静中的 《风景园林图例图示标准》CJJ67-95, 动感，活泼生动， 2场地概述 5经济技术指标 2.1本设计为莱大学一学院综合楼室外环境景观设计，用地范西以规划道路为界， 用地平衡表 占地面积约34100m2,周图为数学用地，综合楼有2个主入口3个次入口，共5个入口， 用地分类 用地面积（■）占因林景观设计总面积比例(%) 基本有置在建筑图合的内庭广扬，主入口位于建筑的西侧，邻近校园主路。场地周围 为校园内部道路，北侧为主路，红线宽度为18m,其他道路红线宽度为12m,设计范 规划设计用地总面积 34100 图内建筑容积率为1.15 建筑占地面积 7814 2,2本建筑组田用地原为菜地，设计范图内用地平坦，在设计范图内场地中部有一 总面积 26286 100.00 组露保留的大树， 种植总面积 10771 40.98 2.3综合楼为南、北两持独立的建，以连廊相连接，建筑层高为4一5层，平屋顶， 因林景观 铺装总面积 15052 57.26 建筑外墙色彩为浅棕绝 馨色为釉西年，百色为涂料。北侧建筑有地下停 设计用地 车场，覆土深度约 合的内庭满足消防车回车场地的要求， 水体总面积 463 1.76 园林景观建筑面积 3设计原则 结合建筑的功能师生类供亲切宜人的休闲场地，即兼顾景观环境的大空问 电气设计 的皮赏要求 脑性药小空问，以供学生学习阅读和交谈。 6.1 本工程配电系统为三级负荷，其容量估算为20k" 6.2本工程户外服明配电箱本者就近取电源的原则，各配电箱电源由邻近建筑内的 4设计 配电室引出，电筑采用YJV-0.6/1kY型，电压为AC220/380Y,电览逗深为地坪0.8m以 4.1 次入口林萌广场、内庭林萌广场和休闲广 下。户外配电箱为防水型门上加锁，箱体颜色为墨绿色，箱体落地安装，箱体下方做 场。 0.2a高混凝土台. 4.2 6.3供电原则：尽量减少穿越各种管线及道路。避免电缆遭受破坏，并便于维修。 4.2.1 选择和种植方式上采用整齐较为统一的形式，营造 满足线路电压损失。 即严肃又洁藏 不宜多，注重存植层次，乔木采用规则与自然式种 植粗结合的方气 角同种植物成片种植的方式，植物景观突出春秋两季的景 7给水排水设计 给水排水专业设计说明见其专业设计图纸。 图样 方案设计 设计说明 图集号 068J805 审榄季第 私“嫩酬许能宇竖张莉张列 15
