1)建筑场地总用地面积时 ②供水水源为自备的深水并； 2)餐现设计总面积； ③供水水源为小区中水. 其中：铺装总面积·，及占园林聚观设计总面积的% 3)系统： 种枚总面积止，及占园林景现设计总面积的 ①喷灌系统的浇灌形式，如喷灌、微灌； 景观建筑面积，及占国林景观设计总面积的·常 @聚观水池的形式，如喷水池、戏水鸿、种植池、养鱼港等； 水体总面积一瓜，及占园林景观设计总面积的一常 ③附属用房给水系统。 3)土方工程量： 4)管材、接口、铺设与防腐 11斐请设计审批时密要明确的问愿。 4排水设计： 12总说明中已叙述的内容，在各专业说明中可不再重复. 1)废水排放量： 3.2.2给水排水专业 2)污、废水系统排放方式： 1设计依器： 3)排水方武： 1)本工程设计任务书； ①说明设计采用的排水方式，如需要提升则说明提升位置、规模，提升设备 2)已批准的方案设计文件： 型号及设计参数、构筑物形式、占地面积、紧急排放的措施等： 3)国家现行的设计规范、规程的名称及编号： ②排水现状筒介：当排入斌市管道或建筑场地雨水管道或其他外部明沟时应 4)建设单位类供的建筑周围市政条件资料； 说明管道、明沟的大小、坡度、排入点的标商、位置和检查并的骗号，当排入水体 5)建英及有关工种提供的条件图及设计资料. 时，还应说明对排放的要求； 2工程概况与设计范围： ③雨水系统排放： 1)本工程建设用地、室外绿化面积： ④附属用房排水系统。 2)本工程包括项目红线内的绿地喷灌及水景景观设计（生活附属用房的给水 4)管材、接口、铺设。 排水设计、场地雨水设计)。 5主要设备表：按子项分别列出主要设备的名称、型号、规格、数量 3给水设计： 6需提请在设计审批时解央或确定的主要问愿。 1)给水用水量： 3.2.3电气专业 @本工程最高日用水量.其中城市自来水用量、中水用水量、中水用量约占 1设计依据： 日总用水量的% 1)本工程设计任务书； ②用说明或用表格的方式列出绿化洒水、水景用水、道路浇洒水量及附属用 2)已批准的方案设计文件： 房水量. 3)国家现行的设计规范、规程的名称及编号； 2)水源：授据甲方斐供的本工程周国的给水管网现状，描述水源拟引自的位 4)建设单位提供的认定的工程设计资料，建设方的设计要求： 置、管径和供水压力，如： 5)建筑及有关工种提供的条件图及设计资料。 ①供水水源为城市自来水； 2工程概况与设计范围 深度内容 初步设计 图集号 068J805 审楼程球成2做校对置苇变设计魏凯开惠页 6

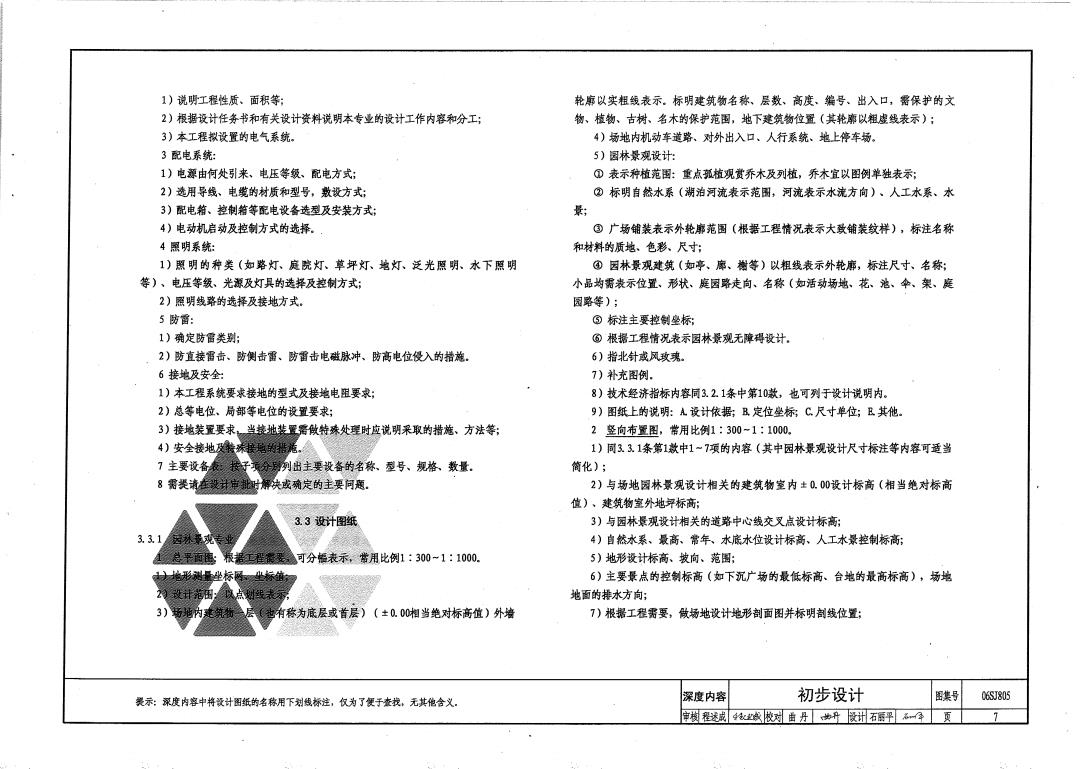

1)说明工程性质、面积等： 轮廊以实粗线表示。标明建筑物名称、层数、高度、编号、出入口，警保护的文 2)根据设计任务书和有关设计资料说明本专业的设计工作内容和分工； 物、枝物、古树、名木的保护范围，地下建筑物位置（其轮事以粗虚线表示）： 3)本工程拟设置的电气系统。 4)杨地内机动车道路、对外出入口、人行系统、地上停车场。 3配电系统： 5)国林景观设计： 1)电源由何处引来、电压等级、配电方式： ①表示种植范围：重点或植观贯乔木及列植，乔木宜以图例单独表示： 2)选用导线、电览的材质和型号，数设方式： ②标明自然水系（湖泊河流表示范围，河流表示水流方向）、人工水系、水 3)配电箱、控制箱等配电设备选型及安装方式； 景； 4)电动机启动及控制方式的选择。 ®广场铺装表示外轮廓苑图（根器工程情况表示大致铺装纹样），标注名称 4黑明系统： 和材料的质地、色彩、尺寸： 1)照明的种类（如路灯、庭院灯、草坪灯、塘灯、泛光照明、水下照明 ④因林景现建筑（如亭、廊、榭等）以粗线表示外轮廊，标注尺寸、名称： 等)、电压等级、光源及灯具的选择及控制方式： 小品均需表示位置、形状、庭园路走向、名称（如活动场地、花、池、伞、架、庭 2)明线路的选择及接地方式 园路等)； 5防面： ⑤标注主要控制坐标： 1)确定防雷类别； ③根据工程情况表示因林景观无障得设计 2)防直接雷击、防侧击雷、防雷击电磁脉冲、防高电位侵入的措施， 6)指北针成风政夷。 6接地及安全： 7)补充图例。 1)本工程系统要求接地的型式及接地电阻要求： 8)技术经济指标内容同3.2.1条中第10嗽，也可列于设计说明内。 2)总等电位、局部等电位的设置要求； 9)图纸上的说明：A设计依据；且定位坐标C尺寸单位；R其他 3)接地装置要求当接地装置需做特殊处理时应说明采取的措施、方法等： 2竖向布置图，常用比例1：300-1：1000。 4)安全接地鳞殊银鸡的猎能.是 1)同3.3.1条第1款中1~7项的内容（其中园林景观设计尺寸标注等内容可适当 7主要设备袁：袋子分列出主要设备的名称、型号、规格、数最， 筒化)； 8需斐请在以升中批时解决或确定的主要问题. 2)与场地园林景见设计相关的建筑物室内±0.00设计标高（相当绝对标高 值)、建筑物室外地评标高； 3.3设计图纸 3)与园林景现设计相关的道路中心线交叉点设计标高： 4)自然水系、最高、常年、水底水位设计标高、人工水景控制标高； 总平面围：根若工程餐受可分幅表示，常用比例1：300~1：1000. 5)地形设计标高、牧向、范围： 地形测量坐标网坐标 6)主要聚点的控制标高（如下沉广场的最低标高、合地的最高标高），场地 划线示 地面的排水方向； （老有称为底层或首层)（±0.00相当绝对标高位）外墙 7)根据工程需要，做场地设计地形剖面图并标明剖线位置： 哭示：菜度内容中将设计图纸的名称用下划线标注，仅为了便于查找，无其他含义。 深度内容 初步设计 围集导 06SJ805 审梭程送成丝城校对曲丹典升设计石丽平年
8)根据工程需要，做最观设计土方量计算； 2)立面图，重点表示式样、高度等： 9)图纸上的说明：A设计依据；且尺寸单位；C其德， 3)剖面图，重点表示构造示意及材料等； 3种植平面图，常用比例1：300-1：1000. 4)标出电气黑明、国林景死照明等位置. 1)分别表示不同种植类别，如：乔木（常绿、落叶）、木（常绿、落 3.3.2给水排水专业 叶)、及非林下苹坪，重点表示其位置、范围； 1总平面图，常用比例：1：500~1：1000. 2)屋顶花园种植，可依据需要单独出图： 1)全部建（构）筑物、道路、广场等的平面位置，并绘制方格网，坐标、标 3)苗木表，表示名称（中名、拉丁名）、种类、胸径、冠幅、树高： 高和指北针（或风政魂图）等； 4)指北针或风政瑰图。 2)给水、雨水管道平面位置，标注出干管的管径、水流方向、阿门井、水表 4水餐设计图，常用比例：1：10、1：20.1：50、1：100 井、检查井和其他给水排水构筑物的位置； 1)人工水体制面图，重点表示各类驳岸形式。 3)场地内的给水、排水管道与建其场地及城市管道系统连接点的控制标高和 2)各类水落（如喷水油、戏水池、种植滋、养鱼池等） 位置。 ①平面图、立面图，重点表示位置、形状、尺寸、面积、高度等； 2局部平面图，出图比例可视需要而定。 ②剖面图，重点表示水深及油壁、池底构造、材料方案等，其中：喷水鸿： 1)绘制局部（游泳池、水景等）平面布置图； 表示喷水高度、喷射形状、范围等（示意）； 2)绘制水景的愿理图，标注干管的管径、设备位置的标商。 ③各类水池授据工程需要表示水源及水质保护设滩。 333电气专业 3)溪流： 总平面图（仅有单体设计时，可无此顶内容）： ①平面图，重点表示源、尾、走向及宽度等： 1标示建（构）筑物名称、容量，供电线路走向，回路编号，导线及电缆型号 ②剖面图，重点表示溪流截南形式、水深等（必要时给出纵制面图）。 规格，架空线杆位，路灯、庭院灯的杆位（路灯、庭院灯可不绘线路），重复接地 4)乘水、瀑布等： 点等： ①平面图，重点表示位置、形状、水面宽度、落水处理等； 2比例、指常针。 ⑦立面图，重点表示形状、完度、高度、蒋落水处理等； 3.3.4图纸增减 ③剖面图，重点表示跌落高度、级差、水流导体材料、落水处理等。 1竖向设计可视工程的具体情况与总平面图合并； 5)旱喷泉，位霞、喷射范图、高度、喷射形式。 2场地或局部剖面图可视具体情况增减： 6)指北针或风政瑰图。 3根据工程的其体情况可增加景点平面放大图及景点透视图： 5铺装设计图，紫用比例：1：10.1：20、1：50、1：100，重点表示铺装形 4园林景观照明布置图可祝工程情况与给排水线路图或总平面图合并， 状、材料；重点铺装设计还应表示偏装花饰、颜色等。 6园林景现建筑、小品设计图，常用比例1：10、1：20、1：50、1：100（如： 亭、台、榭、廊、桥、门、墙、伞、架、柱、花坛、树地、标志、椅等)， 1)单体平面图，重点表示形状、尺寸等： 哭承：深度内容中将设计面纸的名称用下划战标注，仅为了便于查我，无其他含义， 深度内容 初步设计 图集号 0SJ805 审横迷成城粒对史围券免设出界第
4施工图设计 3材料说明，有共同性的，如：凝土、砌体村料、金属材料标号、型号；木 41一般规定 村防腐、油落；石村等材料要求，可统一说明或在图纸上标注。 4.1.1施工图设计文件 4防水、防湖做法说明。 1合同要求所及的所有专业的设计图纸（舍图纸目录、说明和必要的设备、 5种植设计说明（应符合城市绿化工程施工及验收规范要求）： 村料、苗木表，见4.2-45节)以及图纸总封面， 1)种植土要求： 2合同要求的工程顶算书 2)种植场地平整要求； 注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算带，施工图改 3)苗木选择要求： 计文件应包括工程藏算书。 4)梳栽种植要求：季节、施工要求； 4.1.2总封面应标明以下内容： 5)植栽阿距要求； 1项目名称； 6)屋顶种植的特殊要求； 2编制单位名称： 7)其他需要说明的内容。 3项目的改计编号； 6新材料、新技术做法及特殊造型要求。 4设计阶段； 7其他需要说明的问题。 5编倒单位法定代表人、技术总负责人和项目总负贵人的姓名及签字成授权盖 4.2.5设计图纸 章 1总平面图：根粥工程需要，可分幅表示，常用比例1：300~1：1000. 6编制年月（即出图年、月）， 1)地形测量坐标网、坐标使； 2)设计场地范围、坐标、与其相关的周围道路红线、建筑红线及其坐标； 42园林景观专业 3)场地中建筑物以粗实线表示一层（也有称为底层或首层）（士0.00）外螃轮 4.2.1施工图阶段 文件应包括封面、目录、设计说明书、设计图纸 廊，并标明建筑坐标或相对尺寸、名称、层数、编号、出入口及±0.00设计标高： 4.2.2施工设计俗期 数计31.2条， 4)场地内需保护的文物、古树、名木名称、保护级别、保护范围； 4.23图纸目列先列新装制的图纸，后列选用的标准图. 5)场地内地下建筑物位置、轮廊以粗虚线表示； 4.2.4施工图被计说明 6)畅地内机动车道路系统及对外车行人行出入口位厦，及道路中心交叉点坐 1设并途据 标； 1)生套肚维场地国林景观初步设计文件、文号。 7)园林景观设计元素，以图例表示或以文字标注名称及其控制坐标； )由生绮都门我准的关是邀施工困设计文件或施工图设计资料图（其中包 ①绿地宜以填充表示，屋顶绿地宜以与一般绿地不同的摸充形式表示； 括总子面图竖设计道路室外地下管线综合图及相关建筑设计施工图、 ②自然水累、人工水系、水景应标明； 建筑 覆土深度、建筑立面图等)， ③广场、活动场地铺装表示外轮南范围（根署工程情况表示大致铺装纹 2 名称、章观设计性质、设计范田面积（如方案设 样)： 计成初步设计为不对单位 应摘录与施工图设计相关内容)。 ④园林景观蹇筑、小品，如亭、台、榭、廊、桥、门、墙、◆、架、柱、花 提示：深度内容中将设计田纸的名除用下划领标注，仅为了便于找，无其他含义， 深度内容 施工图设计 图集号 06SJ805 审楼述成嫩胶对史丽秀》设计郭章灯
坛、因路等需表示位重、名称、形状、园路走向、主要控制坐标： 2)苗木表：乔木重点标明名称（中名及拉丁名），树高、胸径、定干高 ③根据工程情况表示园林聚观无障碍设计。 度、冠韬、数量等；灌木、树篱可按高度、棵数与行数计算、修剪高度等：草 8)相关图纸的索引（复杂工程可出专门的索引图）， 坪标注面积、范国；水生植物标注名称、数量； 9)指北针或风政瑰。 3)指北针或风政瑰图。 10)补充图例。 4平面分区图：在总平面图上表示分区及区号、分区索引，分区虚明确，不 11)图纸上的说明 宜重叠，用方格网定位放大时，标明方格网基准点（基准线）位置坐标、网格 2竖向布置图，常用比例1：300-1：1000. 问距尺寸、指北针或风玫瑰图、图纸比例等； 1)同4.2.5条第1款中1~10项内容。 5各分区放大平面图，常用比例1：100-1：200.表示各类景点定位及设计 2)与园林景观设计相关的建筑物一层室内±0.00设计标高（相当绝对标高 标高，标明分区网格数暑及详图索引、指北针或风攻瑰图、图纸比例： 值)及建筑四角做水底设计标高。 定位则： 3)场地内车行道路中心线交叉点设计标高。 1)亭、榭一般以轴线定位，标注轴线交叉点坐标；廊、台、墙一般以柱、 4)自然水系常年最高、最低水位。人工水聚最高水位及水底设计标高；早 墙轴线定位：标注起、止点轴线坐标或以相对尺寸定位； 黄泉、地面标高。 2)柱以中心定位，标注中心坐标； 5)人工地形形状设计标高（最高、最低）、范图（宜用设计等高线表示高 3)道路以中心线定位，标注中心线交叉点坐标；庭国路以网格尺寸定位； 差)。 4)人工湖不规则形状以外轮率定位，在网格上标注尺寸； 6)标注园林景观建筑、小品的主娶控制标高，如亭、合、湘、廊标±0.00 5)水池视则形状以中心点和转折点定位标注坐标或相对尺寸：不观则形状 设计标高，台阶、挡土墙、景墙等标顶、底设计标高。 以外轮廓定位，在网格上标注尺寸； 7)主要景点的控制标高（如下沉广场的毁低标高，合地的最商、最低标高 6)铺装规则形状以中心点和转折点定位标注坐标或相对尺寸；不规侧形状 等)及主要铺装面控制标高。 以外轮廊定位，在网格上标注尺寸； 8)场地地面的捧水方向，雨水井成集水井位置. 7)观赏乔木或重点乔木以中心点定位，标中心点坐标或以相对尺寸定位； 9)根据工程需要，做场地设计剖面图，并标明剖线位置、变坡点的设计标 灌木、树篱、草坪、花境可按面积定位； 高，土方量计算。 8)雕型以中心点定位，标中心点坐标或相对尺寸： 10)图纸上的说明： 9)其他均在网格上标注定位尺寸. ①设计依据： 6详图： ②尺寸单位； 1)种植详图： 国其他. ①枝栽详图； 3种植总平面留，常用比例1：300-1：500. ②植栽设施详图（如树池、护盖、树犬、鱼鳞穴等）平面、节底材料做法 1)扬地范围内的各种种植类别、位置，以图例或文学标注等方式区别乔 详图： 木、灌木、常绿落叶等（由各单位根帮习惯拆分，但都应表示清楚）； @屋项种拉图，常用比例1：20~1：100. 畏示：深度内容中将设计图纸的名称用下划线标注，仅为了便于查我，无其他合义。 深度内容 施工图设计 图巢号 06s805 审烟述成感校对史丽秀七方股计郭景药 10
