中华人民共和国行业标准 风景园林图例图示标准 Standard for Graphic of Landscape Architecture CJJ67-95 1995北京
中国专业人士的网络家园，因为专业，所以完美！ 园林在线WYH.CYLZX.COM 关于发布行业标准 《风景园林图例图示标准》的通知 建标〔19957427号 各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院 有关部门： 根据原城乡建设环境保护部(87)城科字第276号文的要求， 由同济大学建筑城市规划学院主编的《风景园林图例图示标准》， 业经审查，现批准为行业标准，编号CJJ67一95，自1996年3月 1日起施行。 本标准由建设部城镇建设标准技术归口单位建设部城市建设 研究院归口管理，其具体解释工作由同济大学建筑城市规划学院 负责。 本标准由建设部标推定额研究所组织出版。 中华人民共和国建设部 1995年7月25日 网易Netease企业应用事业部(IvPp）ivpinfo@service.netease.com
中国专业人士的网络家园，因为专业，所以完美！ 园林在线WYH.CYLZX.COM 目 次 1总则 2风景名胜区与城市绿地系统规划图例 2.1地界 2 2.2点、景物 2.3服务设施 5 2,4运动游乐设蔬 7 2.5工程设施 7 2.6用地类型 9 3园林绿地规刘设计图例………………… 11 3.1建筑 11 3.2山石 12 3.3水体 12 3.4小品设范…… 13 3.5工程设施… 14 3.6植物… 16 4树木形态图示… 19 4.1枝干形态…… 19 全.2树冠形态1心*……… 20 附录A本标准用词说明 21 附珈说明……… 22 条文说明……… 23 网易Netease企业应用事业部(IvPp）ivpinfo@service.netease.com
中国专业人士的网络家园，因为专业，所以完美！ 园林在线WW.CYLZX,COH 1总 则 1.0.1为了统一风景园林制图的常用图例图示，适应风亲园林的 建设发展，制定本标推。 1.0.2本标准适用于绘制风景名胜区、城市绿地系统的规划图及 园林绿地规划和设计图。 1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规 律性进行派生，图例图示的形象应以简明、清晰、美观为原则。 1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效 果确定。 s(e DM 1.0.5图例图示可进一步用字母、数字、文字等加以补充。 1.0.6风景园林制图除应符合本标推外，尚应符合国家现行有关 圆林在线 标准的规定。 网易Netease企业应用事业部(Ip)ivpinfo@service.netease.com

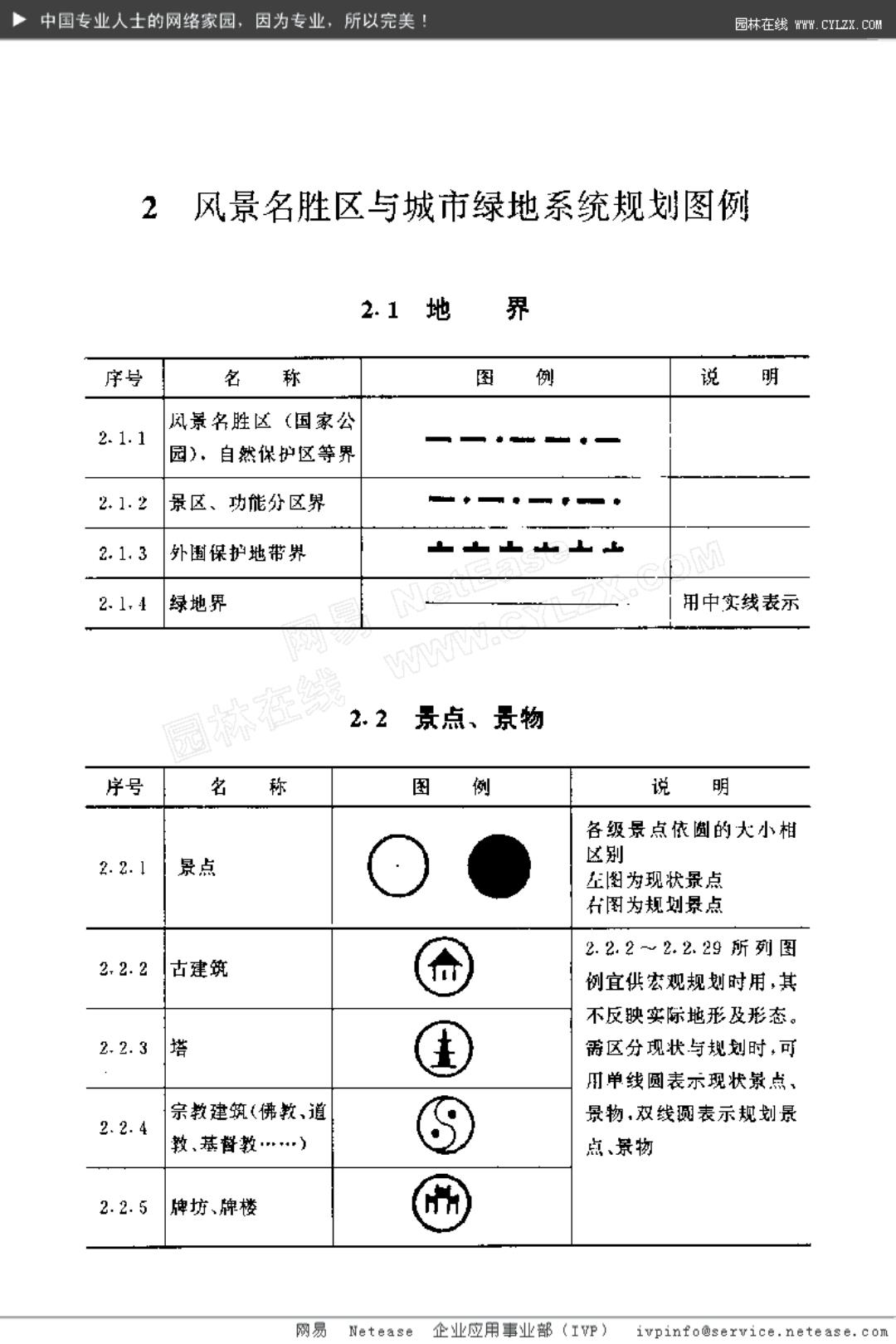

中国专业人士的网络家园，因为专业，所以完美！ 园林在线WW.CYLZ.COW 2风景名胜区与城市绿地系统规划图例 2.1地 界 序号 名 称 图 例 说 明 风亲名胜区（国家公 2.1.1 园)，自然保护区等界 2.1.2 景区、功能分区界 2.1.3 外围保护地带界 L山九k M 2.1,4 绿地界 用中实线表示 园林在 2.2景点、景物 岸号 名 称 图 例 说 明 各级景点依圆的大小柑 2.2.1 景点 区别 左图为现状景点 图为规划景点 2.2.22.2.29所列图 2.2.2 古建筑 例宜供宏观规划时用，其 不反映实际地形及形态。 2.2.3 塔 需区分现状与规划时，可 用单线圆表示现状景点、 宗教建筑（佛教、道 景物，双线圆表示规划景 2.2.4 敦、基督教…) 点、景物 2.2.5 牌坊、牌楼 网易Netease企业应用事业部(IP) ivpinfo@service.netease.com
