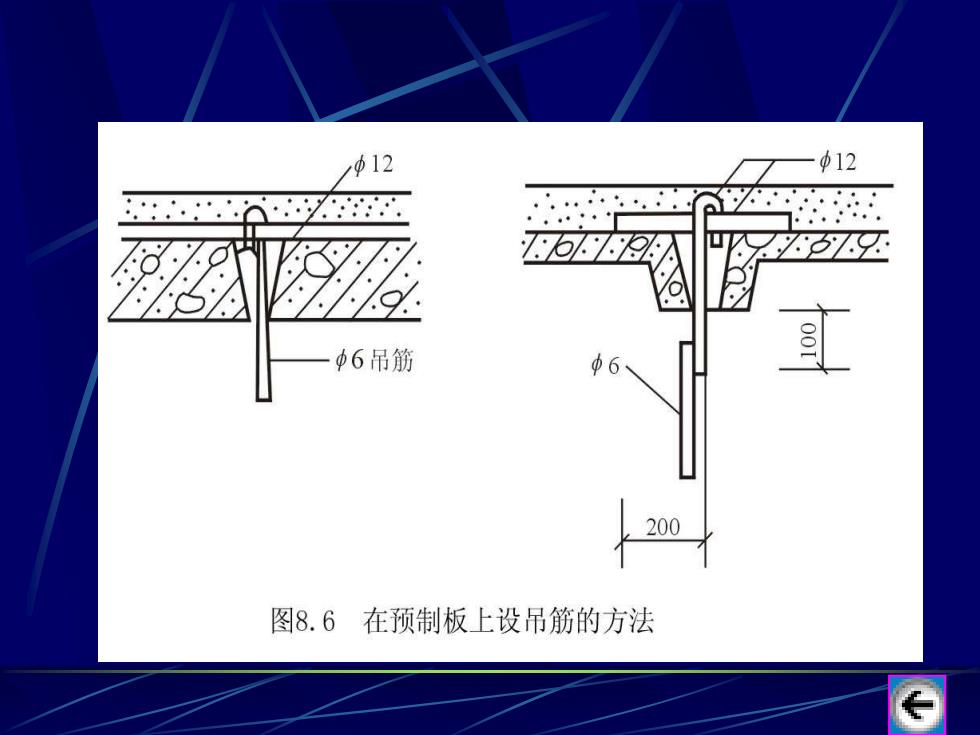

中12 Φ12 中6吊筋 中6 200 图8.6在预制板上设吊筋的方法

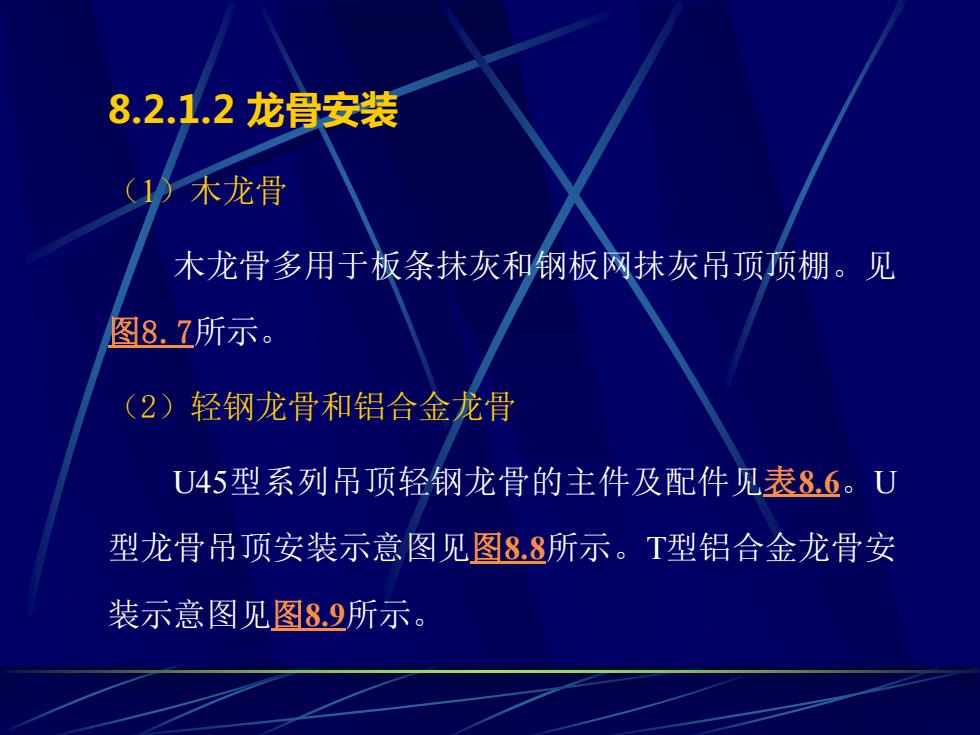

8.2.1.2龙骨安装 (1)木龙骨 木龙骨多用于板条抹灰和钢板网抹灰吊顶顶棚。见 图8.7所示。 (2)轻钢龙骨和铝合金龙骨 U45型系列吊顶轻钢龙骨的主件及配件见表8.6。U 型龙骨吊顶安装示意图见图8.8所示。T型铝合金龙骨安 装示意图见图8.9所示
8.2.1.2 龙骨安装 （1）木龙骨 木龙骨多用于板条抹灰和钢板网抹灰吊顶顶棚。见 图8.7所示。 （2）轻钢龙骨和铝合金龙骨 U45型系列吊顶轻钢龙骨的主件及配件见表8.6。U 型龙骨吊顶安装示意图见图8.8所示。T型铝合金龙骨安 装示意图见图8.9所示

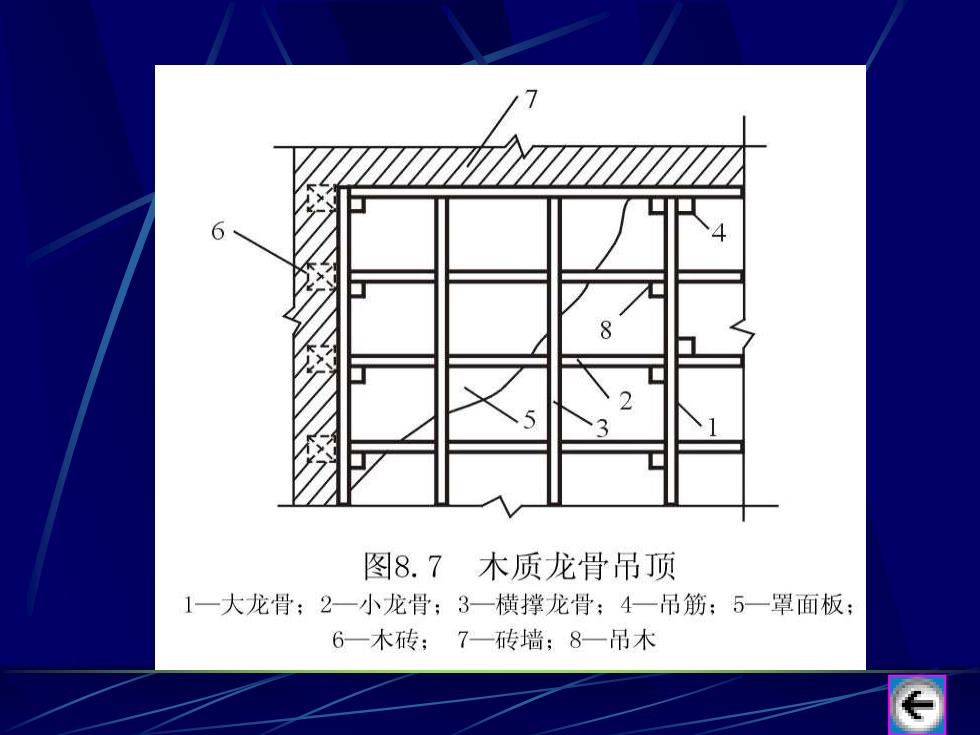

6 图8.7木质龙骨吊项 1一大龙骨；2一小龙骨：3一横撑龙骨；4一吊筋；5一罩面板： 6一木砖：7一砖墙；8一吊木 €

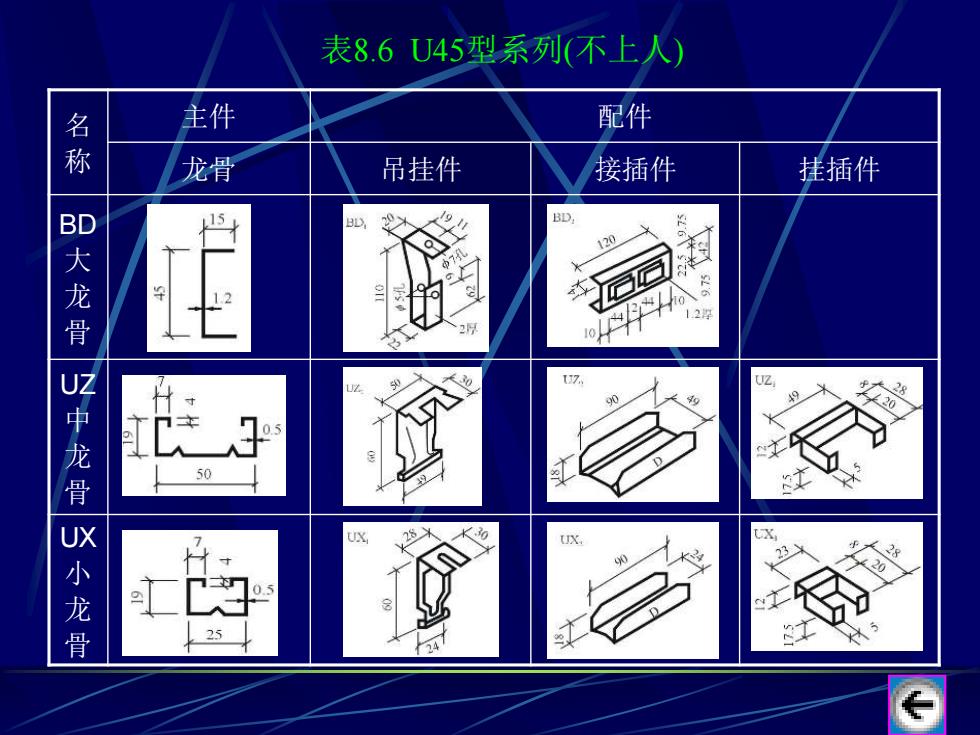

表8.6U45型系列（不上人） 名称 主件 配件 龙骨 吊挂件 接插件 挂插件 BD BD. 191 BD SL6 120 大龙骨 12 2 中龙骨 30 【7 0 9 ∠.20 50 X 28 X 1以小龙骨 23 20 25
表8.6 U45型系列(不上人) 名 称 主件 配件 龙骨 吊挂件 接插件 挂插件 BD 大 龙 骨 UZ 中 龙 骨 UX 小 龙 骨

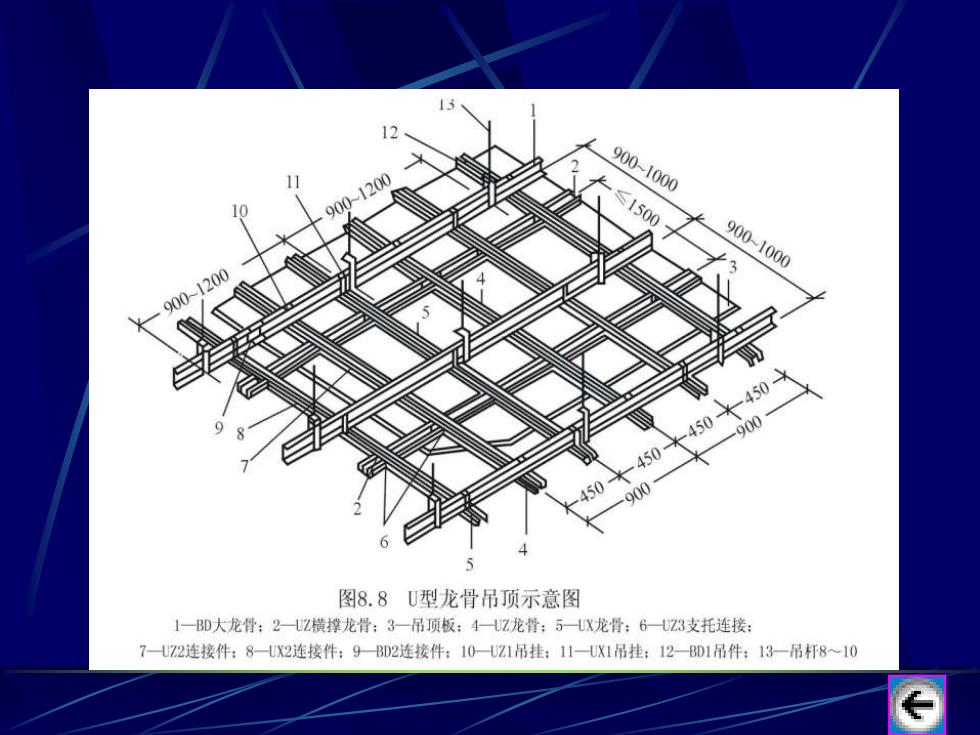

9001200 900-1000 2≤1500 900-1000 9001200 450 450 900 450 450 900 4 5 图8.80型龙骨吊顶示意图 1一BD大龙骨：21Z横撑龙骨：3一吊顶板：4Z龙骨：5以龙骨：6Z3支托连接： 7-UZ2连接件：8UX2连接件：9BD2连接件：10一Z1吊挂：11一UX1吊挂：12一BD1吊件：13一吊杆8~10 €
