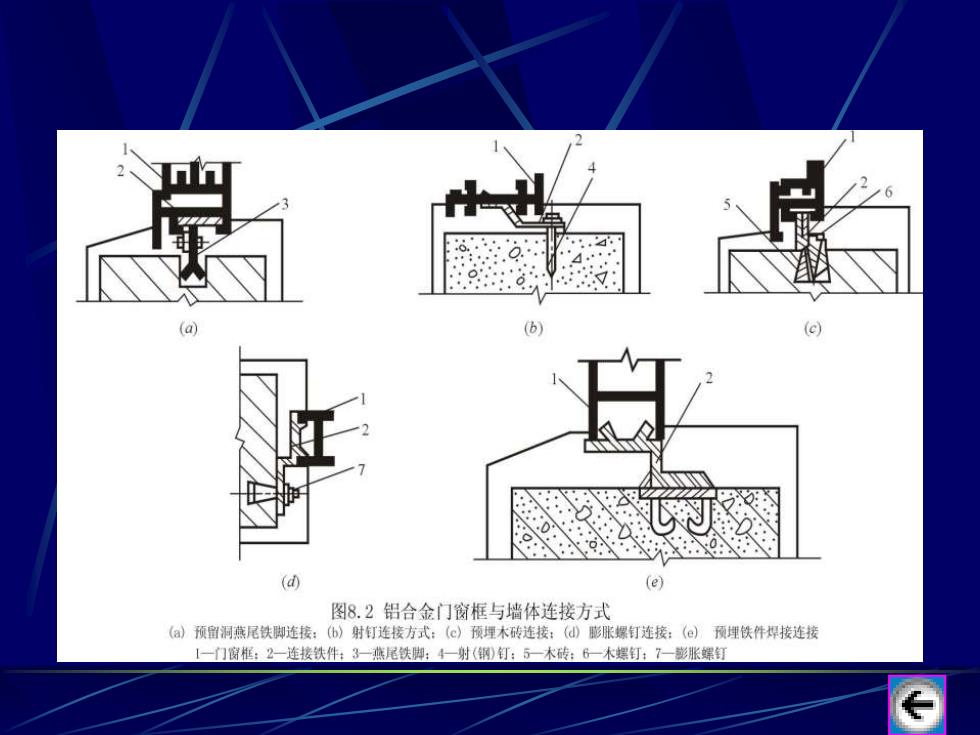

(a (b (c) 心J (d) (e) 图8.2铝合金门窗框与墙体连接方式 (a)预留洞燕尾铁脚连接：b)射钉连接方式：(c)预理木砖连接：()膨胀螺钉连接：（©）预埋铁件焊接连接 1一门窗框：2一连接铁件：3一燕尾铁脚：4一射（钢钉：行一木砖：6一木螺钉；7一彭胀螺钉

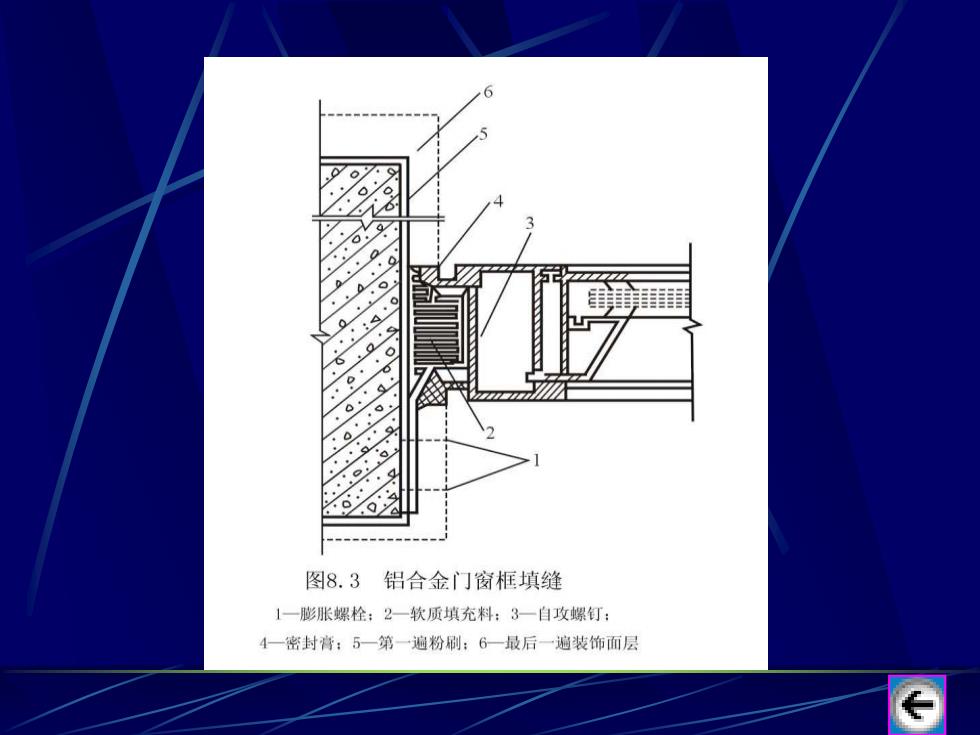

图8.3铝合金门窗框填缝 1一膨胀螺栓：2一软质填充料：3一自攻螺钉： 4一密封膏：5一第一遍粉刷：6一最后一遍装饰面层

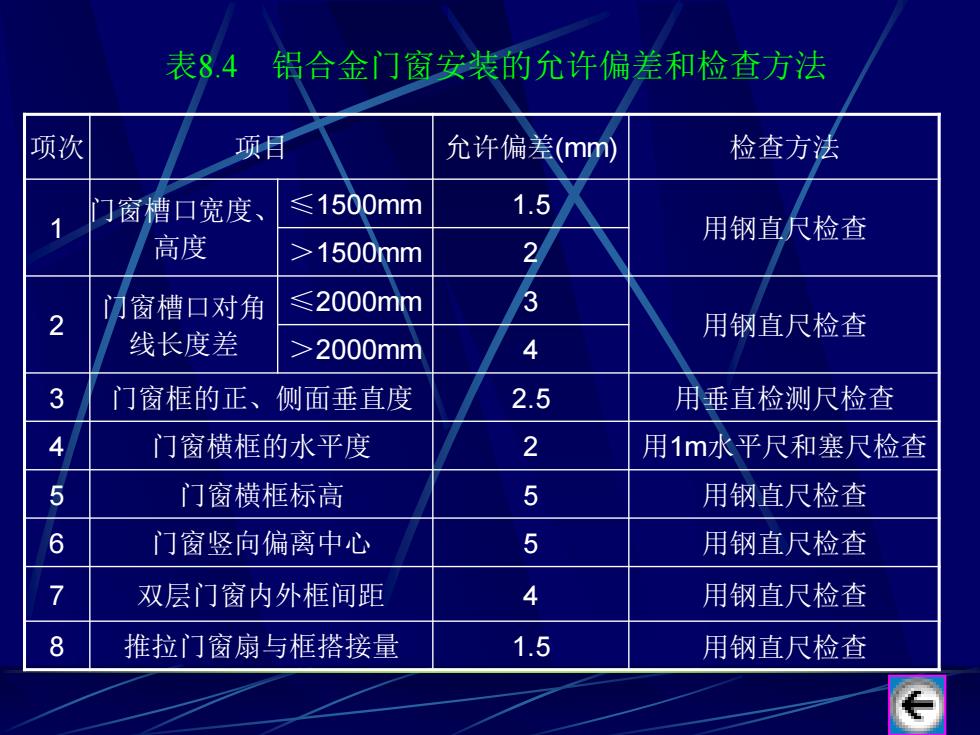

表8.4铝合金门窗安装的允许偏差和检查方法 项次 项目 允许偏差(mm) 检查方法 门窗槽口宽度、 ≤1500mm 1.5 用钢直尺检查 高度 >1500mm 2 2 门窗槽口对角 ≤2000mm 3 线长度差 用钢直尺检查 >2000mm 4 3 门窗框的正、侧面垂直度 2.5 用垂直检测尺检查 4 门窗横框的水平度 2 用1m水平尺和塞尺检查 5 门窗横框标高 5 用钢直尺检查 6 门窗竖向偏离中心 5 用钢直尺检查 7 双层门窗内外框间距 4 用钢直尺检查 8 推拉门窗扇与框搭接量 1.5 用钢直尺检查
表8.4 铝合金门窗安装的允许偏差和检查方法 项次 项目 允许偏差(mm) 检查方法 1 门窗槽口宽度、 高度 ≤1500mm 1.5 用钢直尺检查 ＞1500mm 2 2 门窗槽口对角 线长度差 ≤2000mm 3 用钢直尺检查 ＞2000mm 4 3 门窗框的正、侧面垂直度 2.5 用垂直检测尺检查 4 门窗横框的水平度 2 用1m水平尺和塞尺检查 5 门窗横框标高 5 用钢直尺检查 6 门窗竖向偏离中心 5 用钢直尺检查 7 双层门窗内外框间距 4 用钢直尺检查 8 推拉门窗扇与框搭接量 1.5 用钢直尺检查

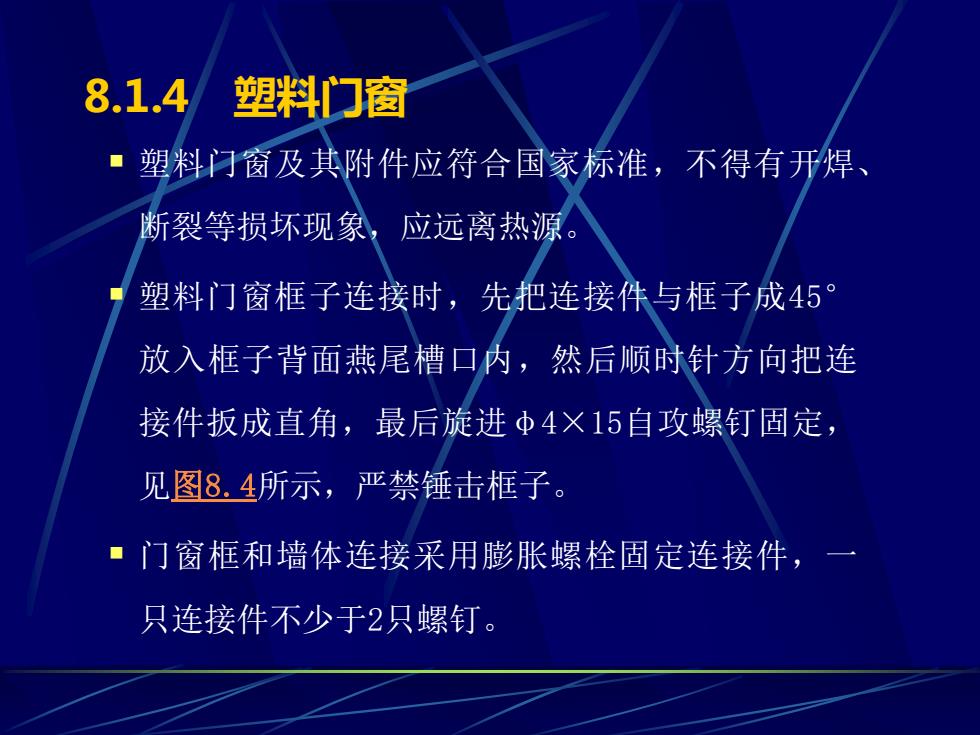

8.1.4塑料门窗 塑料门窗及其附件应符合国家标准，不得有开焊、 断裂等损坏现象， 应远离热源。 塑料门窗框子连接时，先把连接件与框子成45° 放入框子背面燕尾槽口内，然后顺时针方向把连 接件扳成直角，最后旋进Φ4×15自攻螺钉固定， 见图8.4所示，严禁锤击框子。 ■门窗框和墙体连接采用膨胀螺栓固定连接件，一 只连接件不少于2只螺钉
8.1.4 塑料门窗 ▪ 塑料门窗及其附件应符合国家标准，不得有开焊、 断裂等损坏现象，应远离热源。 ▪ 塑料门窗框子连接时，先把连接件与框子成45° 放入框子背面燕尾槽口内，然后顺时针方向把连 接件扳成直角，最后旋进φ4×15自攻螺钉固定， 见图8.4所示，严禁锤击框子。 ▪ 门窗框和墙体连接采用膨胀螺栓固定连接件，一 只连接件不少于2只螺钉

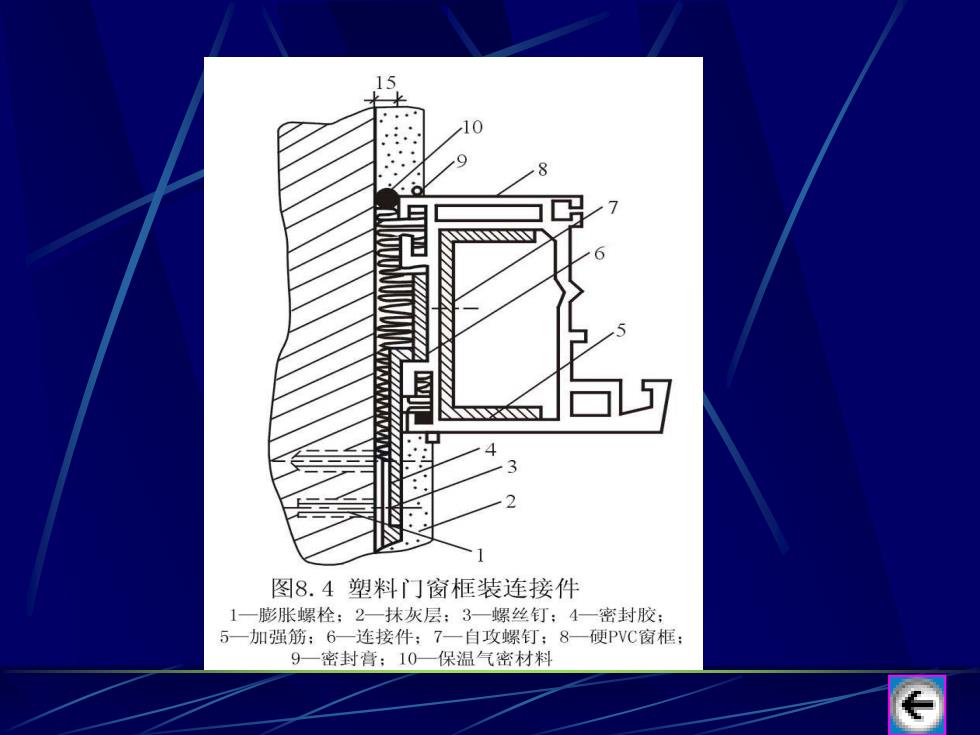

图8.4塑料门窗框装连接件 1一膨张螺栓：2一抹灰层：3一螺丝钉：4一密封胶： 5一加强筋：6一连接件；7一自攻螺钉；8一硬PVC窗框： 9一密封膏；10一保温气密材料 €
