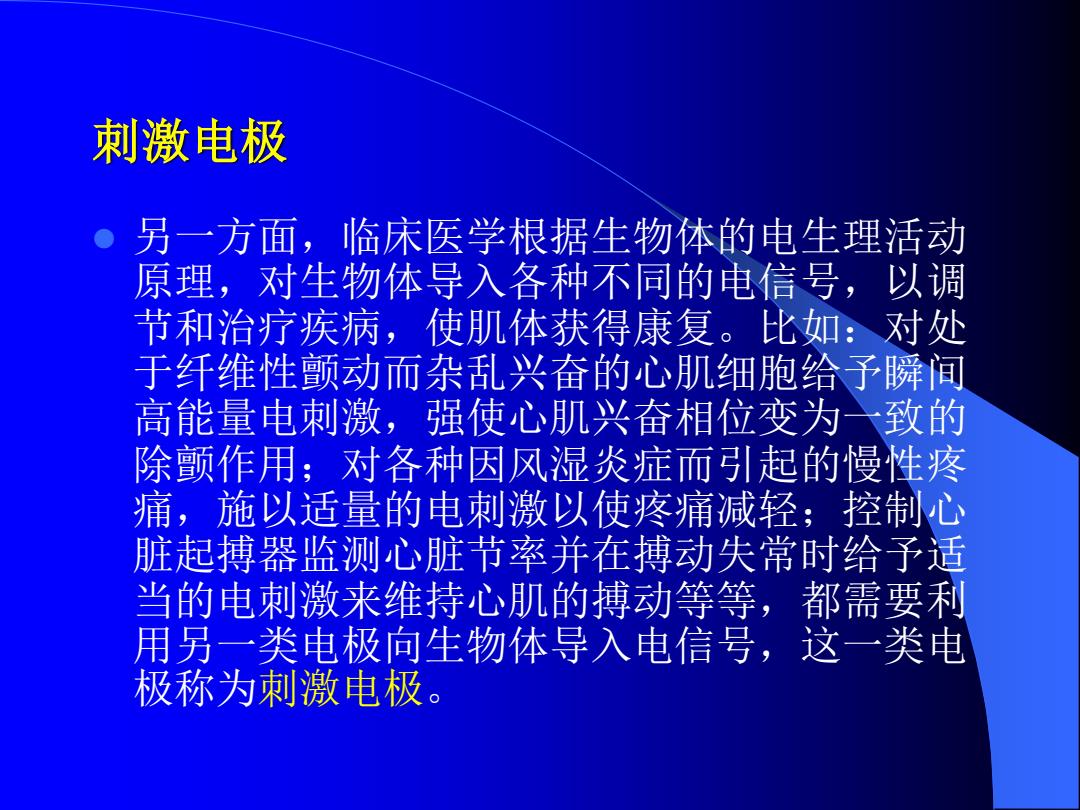

刺激电极 另一方面，临床医学根据生物体的电生理活动 原理，对生物体导入各种不同的电信号，以调 节和治疗疾病，使肌体获得康复。比如：对处 于纤维性颤动而杂乱兴奋的心肌细胞给予瞬间 高能量电刺激，强使心肌兴奋相位变为一致的 除颤作用；对各种因风湿炎症而引起的慢性疼 痛，施以适量的电刺激以使疼痛减轻；控制心 脏起搏器监测心脏节率并在搏动失常时给予适 当的电刺激来维持心肌的搏动等等，都需要利 用另一类电极向生物体导入电信号，这一类电 极称为刺激电极
刺激电极 ⚫ 另一方面，临床医学根据生物体的电生理活动 原理，对生物体导入各种不同的电信号，以调 节和治疗疾病，使肌体获得康复。比如：对处 于纤维性颤动而杂乱兴奋的心肌细胞给予瞬间 高能量电刺激，强使心肌兴奋相位变为一致的 除颤作用；对各种因风湿炎症而引起的慢性疼 痛，施以适量的电刺激以使疼痛减轻；控制心 脏起搏器监测心脏节率并在搏动失常时给予适 当的电刺激来维持心肌的搏动等等，都需要利 用另一类电极向生物体导入电信号，这一类电 极称为刺激电极

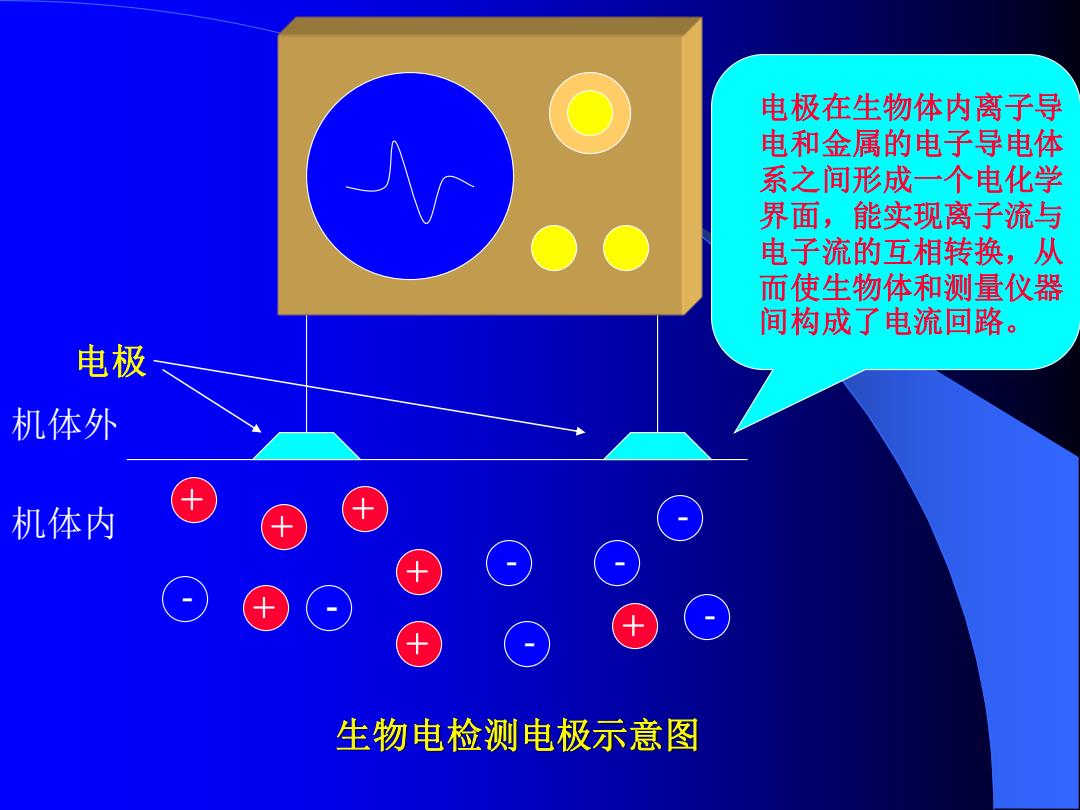

电极在生物体内离子导 电和金属的电子导电体 系之间形成一个电化学 界面，能实现离子流与 电子流的互相转换，从 而使生物体和测量仪器 间构成了电流回路。 电极 机体外 机体内 生物电检测电极示意图
＋ ＋ ＋ ＋ ＋ ＋ ＋ - - - - - - - 生物电检测电极示意图 机体外 机体内 电极 电极在生物体内离子导 电和金属的电子导电体 系之间形成一个电化学 界面，能实现离子流与 电子流的互相转换，从 而使生物体和测量仪器 间构成了电流回路
电极的本质一半电池原理 当某种金属浸入含有这种金属离子的 电解质溶液中时，金属中的原子将失 去一些电子进入溶液，溶液中的离子 也将在金属电极上沉积，当这两种过 程相平衡时，在金属和电解质溶液的 接触面上形成电荷分布，并建立起 个平衡的电位差。对给定的金属与电 解质溶液来说，这种电位差是一个完 ZnS04 全确定的量。这种金属与电解质的组 合如同半个电解质电池，称半电池， 其电位差称为半电池电位
电极的本质——半电池原理 ⚫ 当某种金属浸入含有这种金属离子的 电解质溶液中时，金属中的原子将失 去一些电子进入溶液，溶液中的离子 也将在金属电极上沉积，当这两种过 程相平衡时，在金属和电解质溶液的 接触面上形成电荷分布，并建立起一 个平衡的电位差。对给定的金属与电 解质溶液来说，这种电位差是一个完 全确定的量。这种金属与电解质的组 合如同半个电解质电池，称半电池， 其电位差称为半电池电位。 Zn ZnSO4
电极的本质 生物电电极的本质是由金属电解质 溶液构成的半电池。 。生物体的活组织是一种含多种金属离 子成份的电解质溶液，当电极与组织 表面相接触时，电极与组织之间就构 成了半电池
⚫ 生物电电极的本质是由金属－电解质 溶液构成的半电池。 ⚫ 生物体的活组织是一种含多种金属离 子成份的电解质溶液，当电极与组织 表面相接触时，电极与组织之间就构 成了半电池。 电极的本质
电极的极化 。电极与电解液处于静态平衡时，电极与电解液 间没有电流流过。当接上仪器的电路时，就有 电流流过这个界面。原有的平衡被打破，电极 的半电池电位与没电流时不同。 。所谓极化就是当电流通过电极界面时电极电位 偏离平衡电位的现象。在有和无电流通过两种 情况下电极的半电池电位的差值称为极化电压
电极的极化 ⚫ 电极与电解液处于静态平衡时，电极与电解液 间没有电流流过。当接上仪器的电路时，就有 电流流过这个界面。原有的平衡被打破，电极 的半电池电位与没电流时不同。 ⚫ 所谓极化就是当电流通过电极界面时电极电位 偏离平衡电位的现象。 在有和无电流通过两种 情况下电极的半电池电位的差值称为极化电压
