新疆电子研究所有限公司 为您服务 电话：0991—2863925 转 8668 Page 11 of 34 图 3：直接光学成象系统工作原理图 直接光学系统的优点是价格相对较低，分辨率和对比度较高，用户已有的 X 射线系统容易被采纳，不足是体积和重量相对较大。该系统能够获得与普通中速 胶片照相相当的象质。系统的使用方法和功能与图象增强器相当，但获得的数字 图象检测灵敏度、分辨率更高，特别适合于焊接缺陷检查。 1.5 线 性 阵 列数字成象系统 采用线性 X 射线接受器，利用工件的运动完成实时成象。系统最初用来检测 食品、包裹，随着线阵分辨率和射线承受能力的提高，该系统已能用于工业无损 检测，如图 4 所示为系统工作原理图。 图 4：线性阵列数字成象系统
新唐电子研完厅有预公可 炒龙展办 系统适合于安装在流水线上检查汽车零件或利用辅助机械系统对管道焊缝进 行实时成象检测。 1.6扫描射线数字成象系统 与传统射线数字成象系统不同，其主要特征是使用了扫描式射线源和点式探 测器。用一个光栅扫描X射线管取代固定焦点X射线管，以X射线源位置的变化 来实现成象。传统的成象方法由于X射线的散射，易造成图象模糊不清，无法形 成高质量的图象，采取点式探测器的接受装置几何尺寸很小，只能接收到主X射 线，所以成象更加清晰。 Conventional X-ray Detected Scatter Point Source Obje arge Scanning Sourc Undetected scatter Point Detector Object Reverse Geometry X-ray To CPU 图5：扫描射线成象与传统成象方法的差别 通过几个探测器接受透射过的X射线，然后再传输给计算机，在Windows平 台上运行的软件同时处理收到的几组数据，可得到每个层面的信息，获得静态CT 扫描图象，如图6所示。 电话：0991-2863925种8668 Page 12 of 34

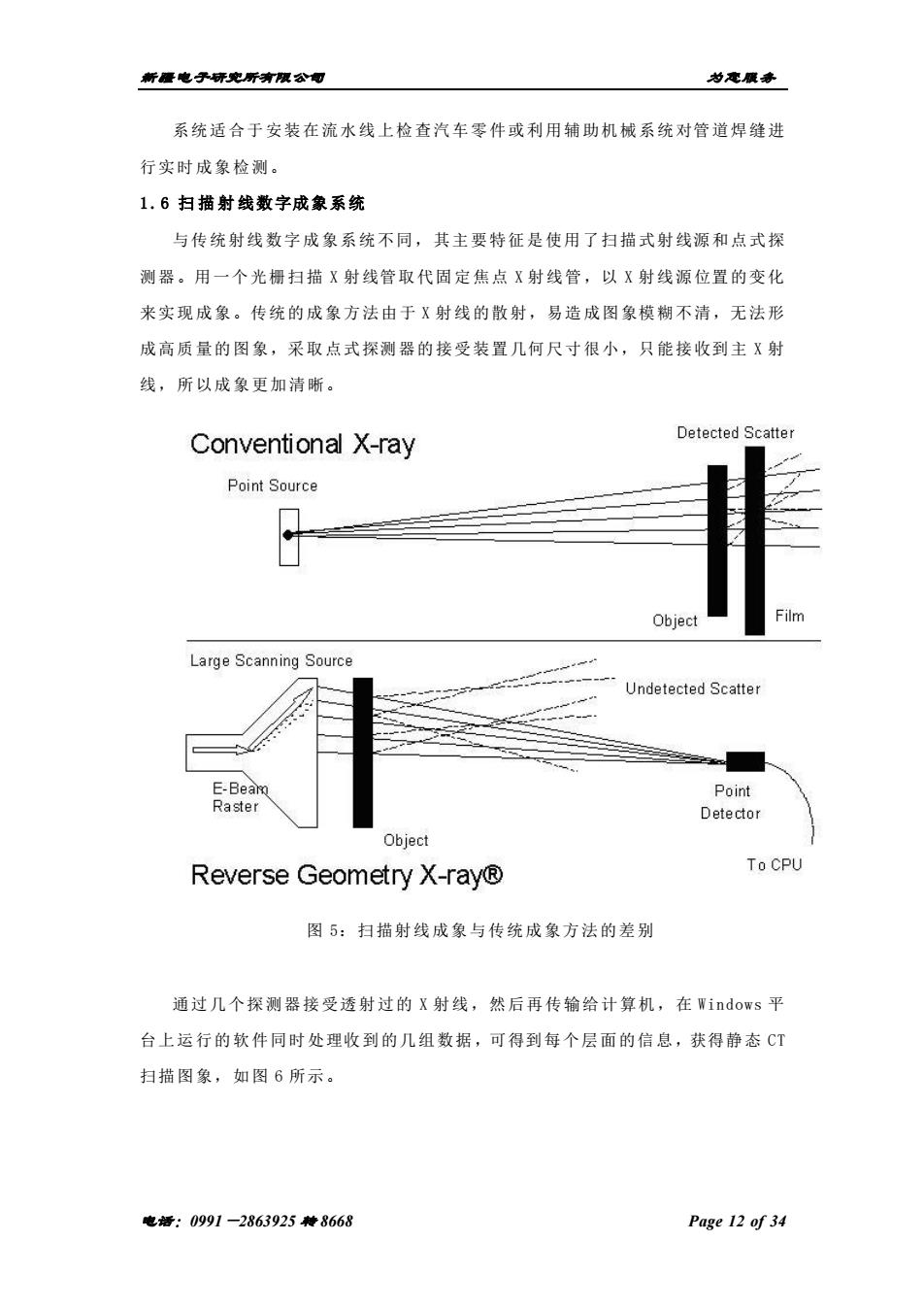

新疆电子研究所有限公司 为您服务 电话：0991—2863925 转 8668 Page 12 of 34 系统适合于安装在流水线上检查汽车零件或利用辅助机械系统对管道焊缝进 行实时成象检测。 1.6 扫 描 射 线数字成象系统 与传统射线数字成象系统不同，其主要特征是使用了扫描式射线源和点式探 测器。用一个光栅扫描 X 射线管取代固定焦点 X 射线管，以 X 射线源位置的变化 来实现成象。传统的成象方法由于 X 射线的散射，易造成图象模糊不清，无法形 成高质量的图象，采取点式探测器的接受装置几何尺寸很小，只能接收到主 X 射 线，所以成象更加清晰。 图 5：扫描射线成象与传统成象方法的差别 通过几个探测器接受透射过的 X 射线，然后再传输给计算机，在 Windows 平 台上运行的软件同时处理收到的几组数据，可得到每个层面的信息，获得静态 CT 扫描图象，如图 6 所示
