新唐电子研完所有限公可 炒意履球 在培育幼苗过程中，给每颗幼苗分配一个电子标签，该标签具有唯一性，永久性，耐用 性，存储容量大等特征。电子标签可以记录幼苗的母系，父系植株，培有周期，有无病史等 相关信息。标签支持手持采集器采集数据，并存储到数据库中。 2.2数据存储 终端的数据存储：把每一个生长过程的记录数据存入到数据采集终端中，保证数据的正 确性、完整性： 系统的数据存储：把数据采集终端得到的数据通过网络技术传输到数据服务器中： 数据的安全性、有效性：应用各种技术保证数据的安全，并且对数据做备份，在尽可能 的情况下保证数据的安全性、维护数据的有效性。 2.3数据分析 对已经存入到系统中的数据进行分析，并产生相应的报表。根据时间、地点、过程、相 关资料（如种植员、管理员、等等）进行数据检索、进行数据分析，产生需要的报表，为领 导做出正确的决策提供有力的依据。 3系统特点 3.1数据采集灵活、集成度高 该系统的数据采集广泛采用终端机，实现前端零维护：直接读取相关数据，最大限度的 提高了系统的自动化应用程度，保证采集数据的准确性、科学性。 3.2数据处理效率高、响应时间快 采集数据一般要经过数据校验，这是在采集层完成的，抽象格式的存在保障了数据处理 效率，缩短了系统响应时间：校验后的数据会按照抽象的格式传递到数据采集终端中，保证 数据的传输效率： 3.3数据的安全性 通过对采集得到的数据进行加密，保证数据不会被作用于非法用途：建立数据的冗余备 份，使得有可用数据：尽可能的采用相关技术维护网络的正常使用：一系列的措施使得数据 的安全性大大提高。 3.4系统的实效性 任何一个系统的应用，如果要达到其应有的作用，就要保证应用系统的实效性。幼苗监测追 踪管理系统的各个过程都是在自动化过程中进行的，人为的因素很少：各个应用环节之间的 交叉工作减少到最低，提高了工作效率。 电插：0991-2863925种8668 Page 6 of 34
新疆电子研究所有限公司 为您服务 电话：0991—2863925 转 8668 Page 6 of 34 在培育幼苗过程中，给每颗幼苗分配一个电子标签，该标签具有唯一性，永久性，耐用 性，存储容量大等特征。电子标签可以记录幼苗的母系，父系植株，培育周期，有无病史等 相关信息。标签支持手持采集器采集数据，并存储到数据库中。 2.2 数据存储 终端的数据存储：把每一个生长过程的记录数据存入到数据采集终端中，保证数据的正 确性、完整性； 系统的数据存储：把数据采集终端得到的数据通过网络技术传输到数据服务器中； 数据的安全性、有效性：应用各种技术保证数据的安全，并且对数据做备份，在尽可能 的情况下保证数据的安全性、维护数据的有效性。 2.3 数据分析 对已经存入到系统中的数据进行分析，并产生相应的报表。根据时间、地点、过程、相 关资料（如种植员、管理员、等等）进行数据检索、进行数据分析，产生需要的报表，为领 导做出正确的决策提供有力的依据。 3 系统特点 3.1 数据采集灵活、集成度高 该系统的数据采集广泛采用终端机，实现前端零维护；直接读取相关数据，最大限度的 提高了系统的自动化应用程度，保证采集数据的准确性、科学性。 3.2 数据处理效率高、响应时间快 采集数据一般要经过数据校验，这是在采集层完成的，抽象格式的存在保障了数据处理 效率，缩短了系统响应时间；校验后的数据会按照抽象的格式传递到数据采集终端中，保证 数据的传输效率； 3.3 数据的安全性 通过对采集得到的数据进行加密，保证数据不会被作用于非法用途；建立数据的冗余备 份，使得有可用数据；尽可能的采用相关技术维护网络的正常使用；一系列的措施使得数据 的安全性大大提高。 3.4 系统的实效性 任何一个系统的应用，如果要达到其应有的作用，就要保证应用系统的实效性。幼苗监测追 踪管理系统的各个过程都是在自动化过程中进行的，人为的因素很少；各个应用环节之间的 交叉工作减少到最低，提高了工作效率

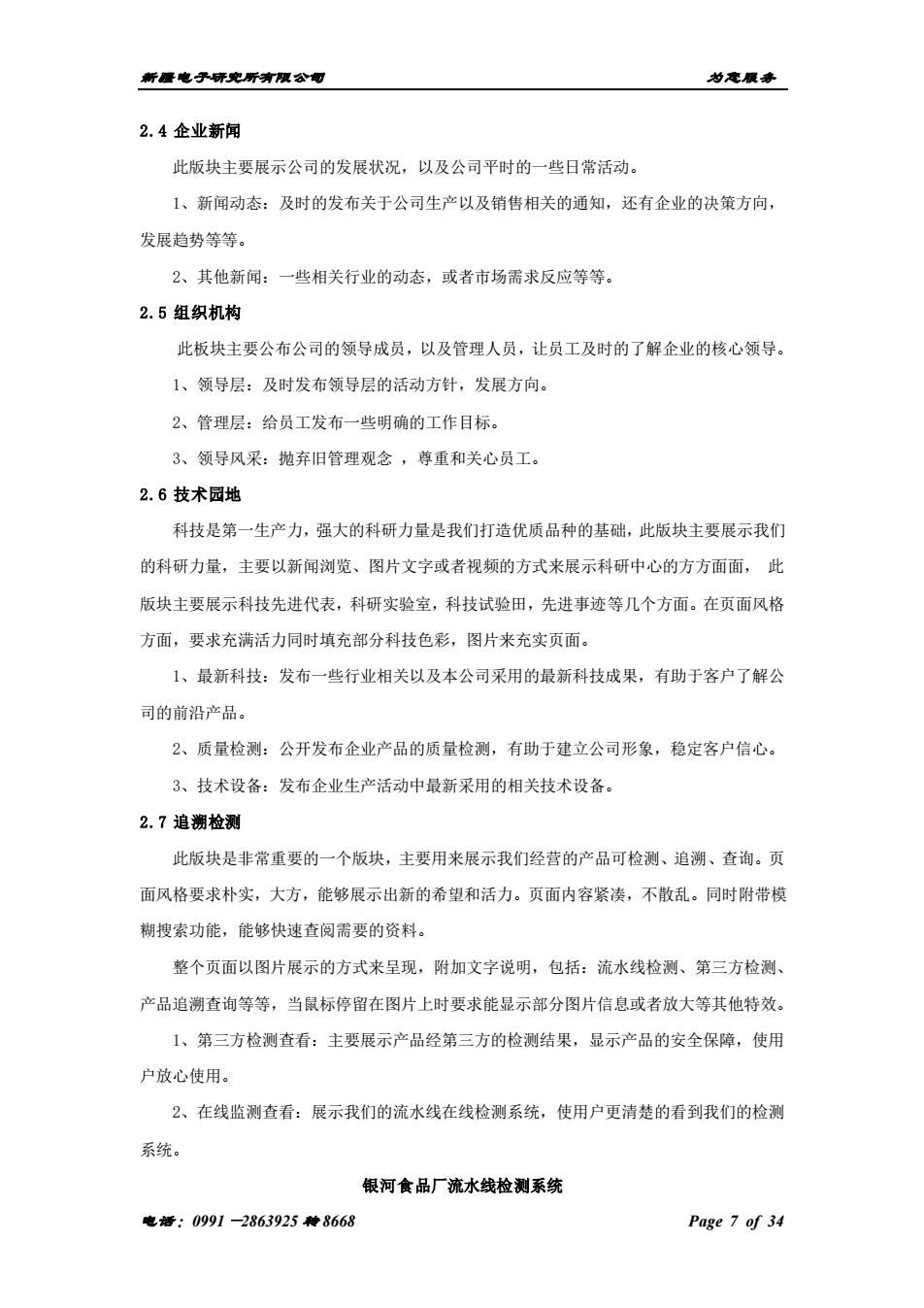

新唇电子研完厅有限公可 为定服毒 2.4企业新闻 此版块主要展示公司的发展状况，以及公司平时的一些日常活动。 1、新闻动态：及时的发布关于公司生产以及销售相关的通知，还有企业的决策方向， 发展趋势等等。 2、其他新闻：一些相关行业的动态，或者市场需求反应等等。 2.5组织机构 此板块主要公布公司的领导成员，以及管理人员，让员工及时的了解企业的核心领导。 1、领导层：及时发布领导层的活动方针，发展方向。 2、管理层：给员工发布一些明确的工作目标。 3、领导风采：抛弃旧管理观念，尊重和关心员工。 2.6技术园地 科技是第一生产力，强大的科研力量是我们打造优质品种的基础，此版块主要展示我们 的科研力量，主要以新闻浏览、图片文字或者视频的方式来展示科研中心的方方面面，此 版块主要展示科技先进代表，科研实验室，科技试验田，先进事迹等几个方面。在页面风格 方面，要求充满活力同时填充部分科技色彩，图片来充实页面。 1、最新科技：发布一些行业相关以及本公司采用的最新科技成果，有助于客户了解公 司的前沿产品。 2、质量检测：公开发布企业产品的质量检测，有助于建立公司形象，稳定客户信心。 3、技术设备：发布企业生产活动中最新采用的相关技术设备。 2.7追湖检测 此版块是非常重要的一个版块，主要用来展示我们经营的产品可检测、追溯、查询。页 面风格要求朴实，大方，能够展示出新的希望和活力。页面内容紧凑，不散乱。同时附带模 糊搜索功能，能够快速查阅需要的资料。 整个页面以图片展示的方式来呈现，附加文字说明，包括：流水线检测、第三方检测、 产品追溯查询等等，当鼠标停留在图片上时要求能显示部分图片信息或者放大等其他特效。 1、第三方检测查看：主要展示产品经第三方的检测结果，显示产品的安全保障，使用 户放心使用。 2、在线监测查看：展示我们的流水线在线检测系统，使用户更清楚的看到我们的检测 系统。 银河食品厂流水线检测系统 电插：0991-2863925#8668 Page 7 of 34
新疆电子研究所有限公司 为您服务 电话：0991—2863925 转 8668 Page 7 of 34 2.4 企业新闻 此版块主要展示公司的发展状况，以及公司平时的一些日常活动。 1、新闻动态：及时的发布关于公司生产以及销售相关的通知，还有企业的决策方向， 发展趋势等等。 2、其他新闻：一些相关行业的动态，或者市场需求反应等等。 2.5 组织机构 此板块主要公布公司的领导成员，以及管理人员，让员工及时的了解企业的核心领导。 1、领导层：及时发布领导层的活动方针，发展方向。 2、管理层：给员工发布一些明确的工作目标。 3、领导风采：抛弃旧管理观念 ，尊重和关心员工。 2.6 技术园地 科技是第一生产力，强大的科研力量是我们打造优质品种的基础，此版块主要展示我们 的科研力量，主要以新闻浏览、图片文字或者视频的方式来展示科研中心的方方面面， 此 版块主要展示科技先进代表，科研实验室，科技试验田，先进事迹等几个方面。在页面风格 方面，要求充满活力同时填充部分科技色彩，图片来充实页面。 1、最新科技：发布一些行业相关以及本公司采用的最新科技成果，有助于客户了解公 司的前沿产品。 2、质量检测：公开发布企业产品的质量检测，有助于建立公司形象，稳定客户信心。 3、技术设备：发布企业生产活动中最新采用的相关技术设备。 2.7 追溯检测 此版块是非常重要的一个版块，主要用来展示我们经营的产品可检测、追溯、查询。页 面风格要求朴实，大方，能够展示出新的希望和活力。页面内容紧凑，不散乱。同时附带模 糊搜索功能，能够快速查阅需要的资料。 整个页面以图片展示的方式来呈现，附加文字说明，包括：流水线检测、第三方检测、 产品追溯查询等等，当鼠标停留在图片上时要求能显示部分图片信息或者放大等其他特效。 1、第三方检测查看：主要展示产品经第三方的检测结果，显示产品的安全保障，使用 户放心使用。 2、在线监测查看：展示我们的流水线在线检测系统，使用户更清楚的看到我们的检测 系统。 银河食品厂流水线检测系统

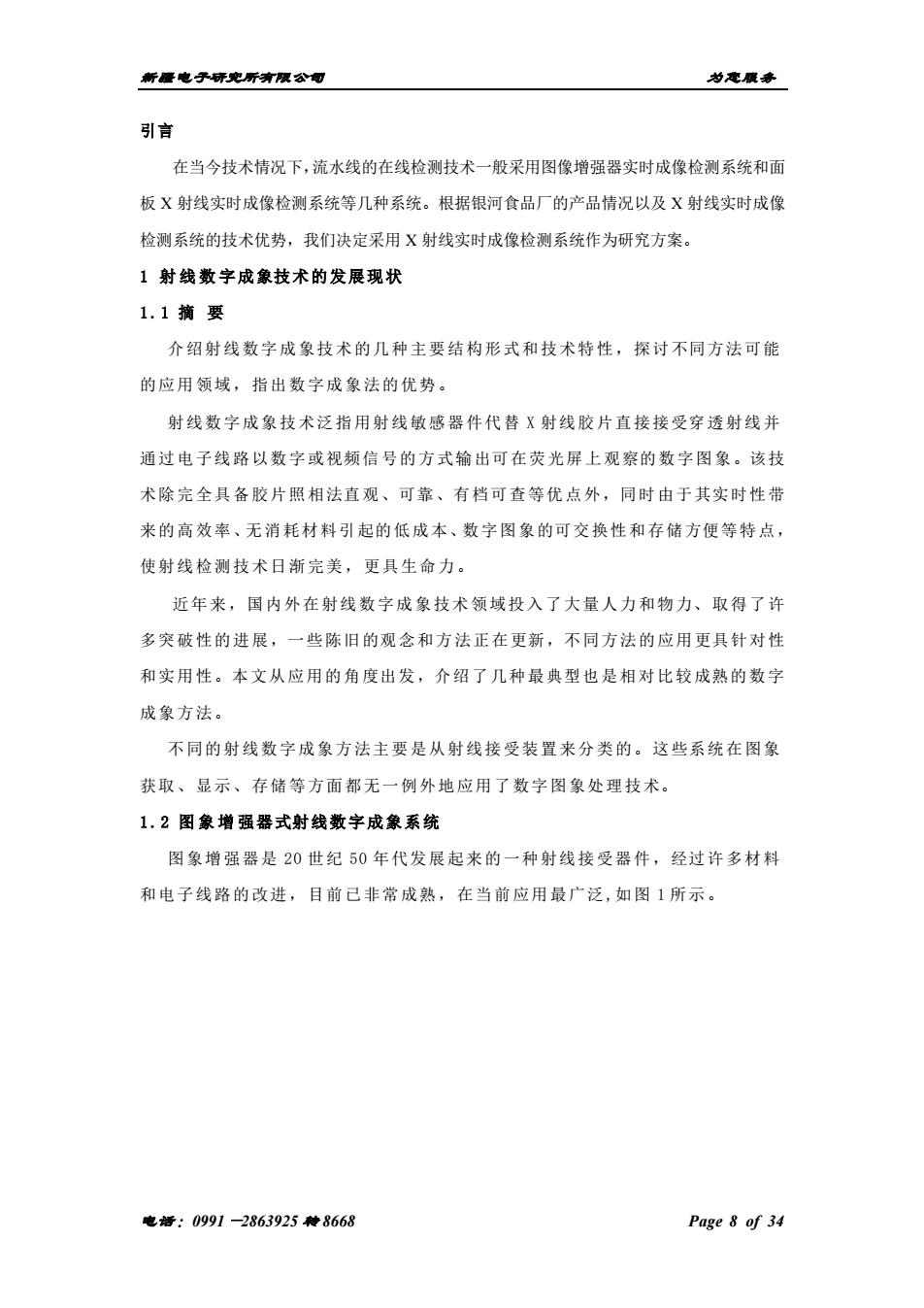

新唐电子研完厅有视公可 炒龙展办 引言 在当今技术情况下，流水线的在线检测技术一般采用图像增强器实时成像检测系统和面 板X射线实时成像检测系统等几种系统。根据银河食品厂的产品情况以及X射线实时成像 检测系统的技术优势，我们决定采用X射线实时成像检测系统作为研究方案。 1射线数字成象技术的发展现状 1.1摘要 介绍射线数字成象技术的几种主要结构形式和技术特性，探讨不同方法可能 的应用领域，指出数字成象法的优势。 射线数字成象技术泛指用射线敏感器件代替X射线胶片直接接受穿透射线并 通过电子线路以数字或视频信号的方式输出可在荧光屏上观察的数字图象。该技 术除完全具备胶片照相法直观、可靠、有档可查等优点外，同时由于其实时性带 来的高效率、无消耗材料引起的低成本、数字图象的可交换性和存储方便等特点， 使射线检测技术日渐完美，更具生命力。 近年来，国内外在射线数字成象技术领域投入了大量人力和物力、取得了许 多突破性的进展，一些陈旧的观念和方法正在更新，不同方法的应用更具针对性 和实用性。本文从应用的角度出发，介绍了几种最典型也是相对比较成熟的数字 成象方法。 不同的射线数字成象方法主婴是从射线接受装置来分类的。这些系统在图象 获取、显示、存储等方面都无一例外地应用了数字图象处理技术。 1.2图象增强器式射线数字成象系统 图象增强器是20世纪50年代发展起来的一种射线接受器件，经过许多材料 和电子线路的改进，目前己非常成熟，在当前应用最广泛，如图1所示。 电插：0991-2863925#8668 Page 8 of 34
新疆电子研究所有限公司 为您服务 电话：0991—2863925 转 8668 Page 8 of 34 引言 在当今技术情况下，流水线的在线检测技术一般采用图像增强器实时成像检测系统和面 板 X 射线实时成像检测系统等几种系统。根据银河食品厂的产品情况以及 X 射线实时成像 检测系统的技术优势，我们决定采用 X 射线实时成像检测系统作为研究方案。 1 射 线 数 字成象技术的发展现状 1.1 摘 要 介绍射线数字成象技术的几种主要结构形式和技术特性，探讨不同方法可能 的应用领域，指出数字成象法的优势。 射线数字成象技术泛指用射线敏感器件代替 X 射线胶片直接接受穿透射线并 通过电子线路以数字或视频信号的方式输出可在荧光屏上观察的数字图象。该技 术除完全具备胶片照相法直观、可靠、有档可查等优点外，同时由于其实时性带 来的高效率、无消耗材料引起的低成本、数字图象的可交换性和存储方便等特点， 使射线检测技术日渐完美，更具生命力。 近年来，国内外在射线数字成象技术领域投入了大量人力和物力、取得了许 多突破性的进展，一些陈旧的观念和方法正在更新，不同方法的应用更具针对性 和实用性。本文从应用的角度出发，介绍了几种最典型也是相对比较成熟的数字 成象方法。 不同的射线数字成象方法主要是从射线接受装置来分类的。这些系统在图象 获取、显示、存储等方面都无一例外地应用了数字图象处理技术。 1.2 图 象 增 强器式射线数字成象系统 图象增强器是 20 世纪 50 年代发展起来的一种射线接受器件，经过许多材料 和电子线路的改进，目前已非常成熟，在当前应用最广泛,如图 1 所示

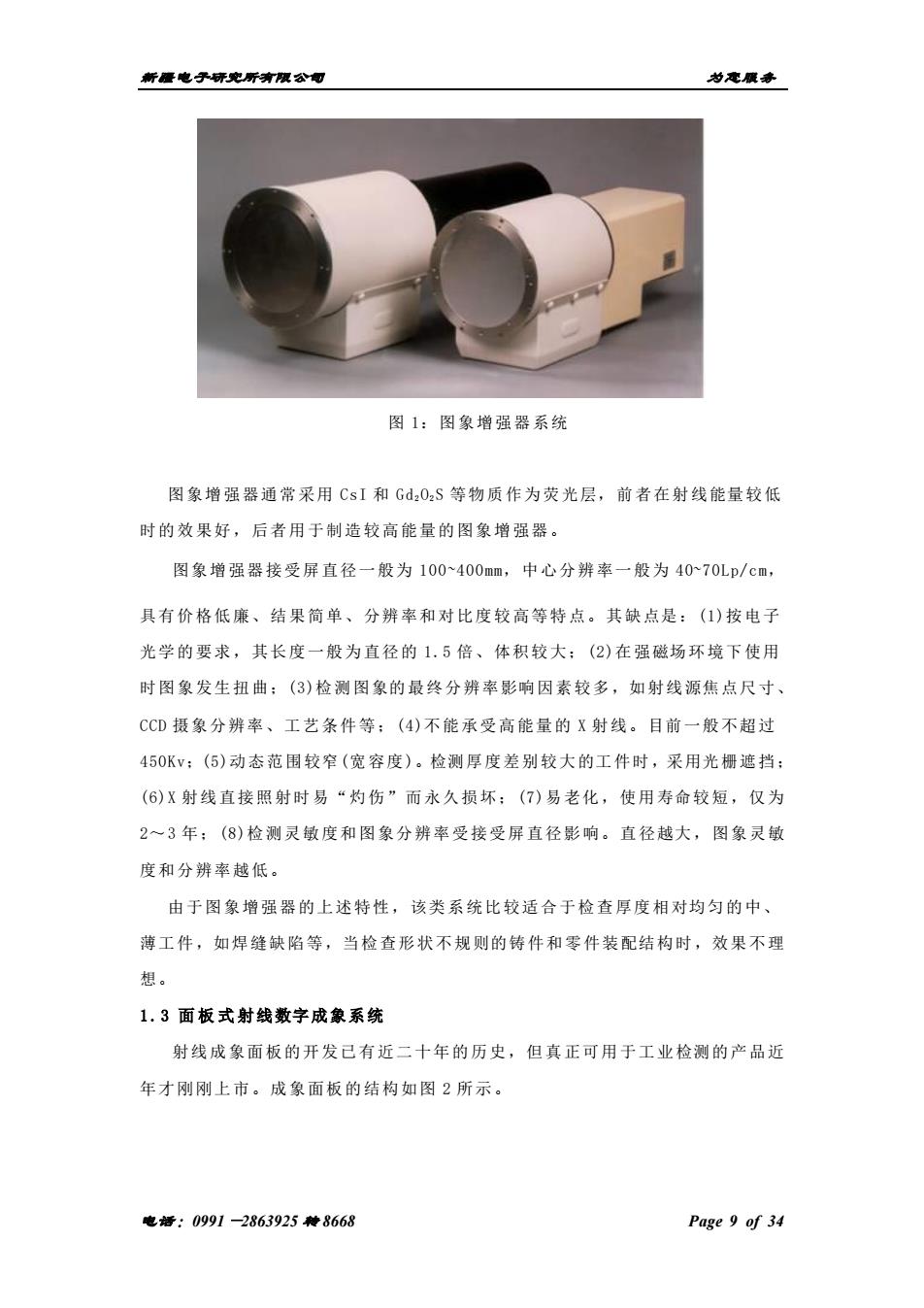

新居电子轿充所有限公可 为定展毒 图1：图象增强器系统 图象增强器通常采用CsI和Gd,0S等物质作为荧光层，前者在射线能量较低 时的效果好，后者用于制造较高能量的图象增强器。 图象增强器接受屏直径一般为100~400mm,中心分辨率一般为40~70Lp/cm, 具有价格低廉、结果简单、分辨率和对比度较高等特点。其缺点是：(1)按电子 光学的要求，其长度一般为直径的1.5倍、体积较大：(2)在强磁场环境下使用 时图象发生扭曲：(3)检测图象的最终分辨率影响因素较多，如射线源焦点尺寸、 CCD摄象分辨率、工艺条件等：(4)不能承受高能量的X射线。目前一般不超过 450K:(⑤)动态范围较窄（宽容度）。检测厚度差别较大的工件时，采用光栅遮挡： (6)X射线直接照射时易“灼伤”而永久损坏：(7)易老化，使用寿命较短，仅为 2~3年：(8)检测灵敏度和图象分辨率受接受屏直径影响。直径越大，图象灵敏 度和分辨率越低。 由于图象增强器的上述特性，该类系统比较适合于检查厚度相对均匀的中、 薄工件，如焊缝缺陷等，当检查形状不规则的铸件和零件装配结构时，效果不理 想。 1,3面板式射线数字成象系统 射线成象面板的开发己有近二十年的历史，但真正可用于工业检测的产品近 年才刚刚上市。成象面板的结构如图2所示。 电插：0991-2863925#8668 Page 9 of 34
新疆电子研究所有限公司 为您服务 电话：0991—2863925 转 8668 Page 9 of 34 图 1：图象增强器系统 图象增强器通常采用 CsI 和 Gd2 O2 S 等物质作为荧光层，前者在射线能量较低 时的效果好，后者用于制造较高能量的图象增强器。 图象增强器接受屏直径一般为 100~ 400mm，中心分辨率一般为 40~ 70Lp/cm， 具有价格低廉、结果简单、分辨率和对比度较高等特点。其缺点是：(1)按电子 光学的要求，其长度一般为直径的 1.5 倍、体积较大；(2)在强磁场环境下使用 时图象发生扭曲；(3)检测图象的最终分辨率影响因素较多，如射线源焦点尺寸、 CCD 摄象分辨率、工艺条件等；(4)不能承受高能量的 X 射线。目前一般不超过 450Kv；(5)动态范围较窄(宽容度)。检测厚度差别较大的工件时，采用光栅遮挡； (6)X 射线直接照射时易“灼伤”而永久损坏；(7)易老化，使用寿命较短，仅为 2～3 年；(8)检测灵敏度和图象分辨率受接受屏直径影响。直径越大，图象灵敏 度和分辨率越低。 由于图象增强器的上述特性，该类系统比较适合于检查厚度相对均匀的中、 薄工件，如焊缝缺陷等，当检查形状不规则的铸件和零件装配结构时，效果不理 想。 1.3 面 板 式 射线数字成象系统 射线成象面板的开发已有近二十年的历史，但真正可用于工业检测的产品近 年才刚刚上市。成象面板的结构如图 2 所示
新唇电子研完厅有限公可 炒龙展办 TFT Switch Photod iode an Line Active Matrb Data Line X-Ray Conversion Layer 图2：成象面板工作原理图 由CsI等物质制造的转换层具有较好的X射线吸收能力，吸收射线后产出的 光电子激发活性硅二极管阵列后产生电信号，经A/D转换后直接输出数字视频信 号，也可合成模拟视频信号输出。 成象板的接收范围目前主要有25cm×20cm、40cm×30cm两种，象素尺寸为 54μm或1271■的点阵在接收范围内均匀分布，对比度和分辨率比图象增强器高 许多。其优点是：(1)体积小、重量轻、集成度高：(2)动态范围高达2000：1， 优于普通胶片：(3)能量范围50kv~1000kv,可使用高能射线：(4)允许高大 1000Kv能量的X射线直接照射，而不损坏成象板：(5)使用寿命长达10年以上： (6)可选用各种X射线机。 由于成象面板的上述特性，特别适合于厚度大、且不均匀、形状不规则的零件内 部缺陷或装配结构检查。 1.4直接光学数字成象系统 该系统使用磷光闪烁体将透照射线转换为可见光，通过光学转换器件（通常是 一个透镜组或光导纤维连接器)将可见光图象耦合到光学摄像机后输出数字或模 拟视频信号到数字图象处理系统。其原理如图4所示。 电话：0991-2863925种8668 Page 10 of 34
新疆电子研究所有限公司 为您服务 电话：0991—2863925 转 8668 Page 10 of 34 图 2：成象面板工作原理图 由 CsI 等物质制造的转换层具有较好的 X 射线吸收能力，吸收射线后产出的 光电子激发活性硅二极管阵列后产生电信号，经 A/D 转换后直接输出数字视频信 号，也可合成模拟视频信号输出。 成象板的接收范围目前主要有 25cm×20cm、40cm×30cm 两种，象素尺寸为 54μm 或 127μm 的点阵在接收范围内均匀分布，对比度和分辨率比图象增强器高 许多。其优点是：(1)体积小、重量轻、集成度高；（2）动态范围高达 2000：1， 优于普通胶片；（3）能量范围 50kv～1000kv，可使用高能射线；(4)允许高大 1000Kv 能量的 X 射线直接照射，而不损坏成象板；(5)使用寿命长达 10 年以上； (6)可选用各种 X 射线机。 由于成象面板的上述特性，特别适合于厚度大、且不均匀、形状不规则的零件内 部缺陷或装配结构检查。 1.4 直 接 光 学数字成象系统 该系统使用磷光闪烁体将透照射线转换为可见光，通过光学转换器件(通常是 一个透镜组或光导纤维连接器)将可见光图象耦合到光学摄像机后输出数字或模 拟视频信号到数字图象处理系统。其原理如图 4 所示
