>由于PSK信号的功率谱中没有载波分量，所以必须采用相干 解调的方式。在相干解调中，如何得到同频同相的本地载波 是关键问题。常用的载波恢复电路有两种，一是平方环电路， 另外一种是科斯塔斯(Costas)环电路，如下图所示。 锁相环 带通 滤波器 平方 环路 滤波器 VCO 平方环电路 ÷2 载波 21
21 由于PSK信号的功率谱中没有载波分量，所以必须采用相干 解调的方式。在相干解调中，如何得到同频同相的本地载波 是关键问题。常用的载波恢复电路有两种，一是平方环电路， 另外一种是科斯塔斯（Costas）环电路，如下图所示。 带通 滤波器 载波 x(t) 平方 环路 滤波器 VCO ÷2 锁相环 平方环电路
低通 滤波器 cos(@t+) 环路 科斯塔斯 VCO x() 滤波器 环电路 低通 滤波器 >在以上两种锁相环中，设压控振荡器VCO输出载波与调制载 波之间的相位差为△p,经分析可知，△p=nπ（n为任意 整数)时VCO都处于稳定状态，这就是说，经VCO恢复出 来的本地载波与所需要的相干载波可能同相，也可能反相， 这种相位关系的不确定性，称为0、π相位模糊度。 22
22 在以上两种锁相环中，设压控振荡器VCO输出载波与调制载 波之间的相位差为Δφ ，经分析可知，Δφ = nπ （n为任意 整数）时VCO都处于稳定状态，这就是说，经VCO恢复出 来的本地载波与所需要的相干载波可能同相，也可能反相， 这种相位关系的不确定性，称为0、 π 相位模糊度。 科斯塔斯 x(t) 环电路 环路 滤波器 VCO 低通 滤波器 低通 滤波器 90cos( t ) c

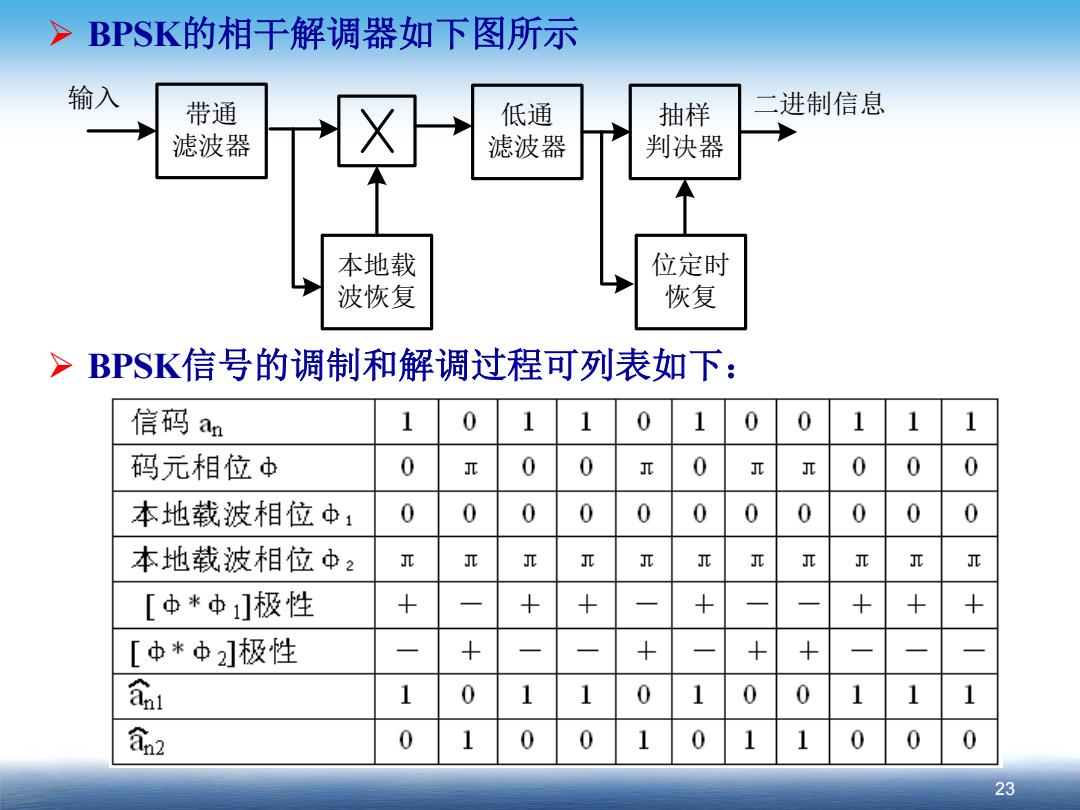

>BPSK的相干解调器如下图所示 输入 带通 低通 抽样 二进制信息 滤波器 滤波器 判决器 本地载 位定时 波恢复 恢复 >BPSK信号的调制和解调过程可列表如下： 信码an 码元相位中 0 0 0 0 本地载波相位中1 0 0 0 0 0 0 本地载波相位中2 兀 L r 兀 [中*中]极性 + + + + + [中*中]极性 + + + + 瓦1 1 0 1 2 0 1 0 0 0 1 0 0 0 23
23 BPSK的相干解调器如下图所示 BPSK信号的调制和解调过程可列表如下： 输入 低通 滤波器 本地载 波恢复 带通 滤波器 抽样 判决器 位定时 恢复 二进制信息

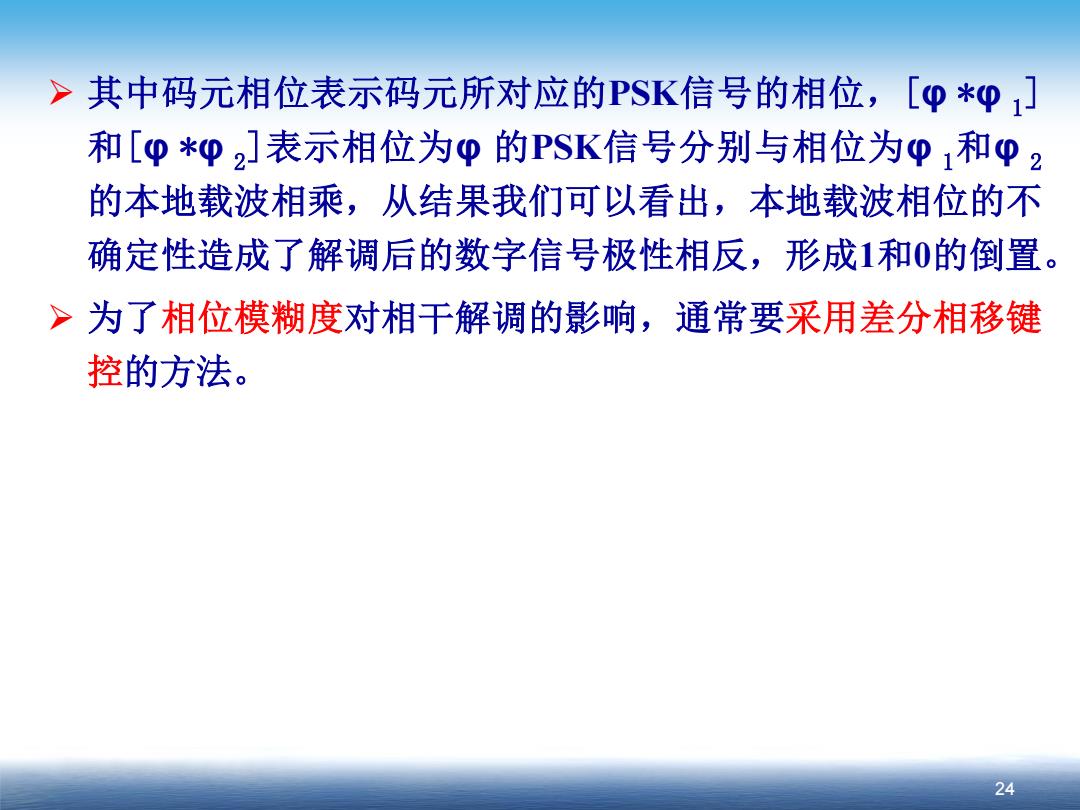

>其中码元相位表示码元所对应的PSK信号的相位，[φ*φ1] 和[p*p2]表示相位为p的PSK信号分别与相位为p1和p2 的本地载波相乘，从结果我们可以看出，本地载波相位的不 确定性造成了解调后的数字信号极性相反，形成1和0的倒置。 >为了相位模糊度对相干解调的影响，通常要采用差分相移键 控的方法。 24
24 其中码元相位表示码元所对应的PSK信号的相位，[φ *φ 1 ] 和[φ *φ 2 ]表示相位为φ 的PSK信号分别与相位为φ 1和φ 2 的本地载波相乘，从结果我们可以看出，本地载波相位的不 确定性造成了解调后的数字信号极性相反，形成1和0的倒置。 为了相位模糊度对相干解调的影响，通常要采用差分相移键 控的方法

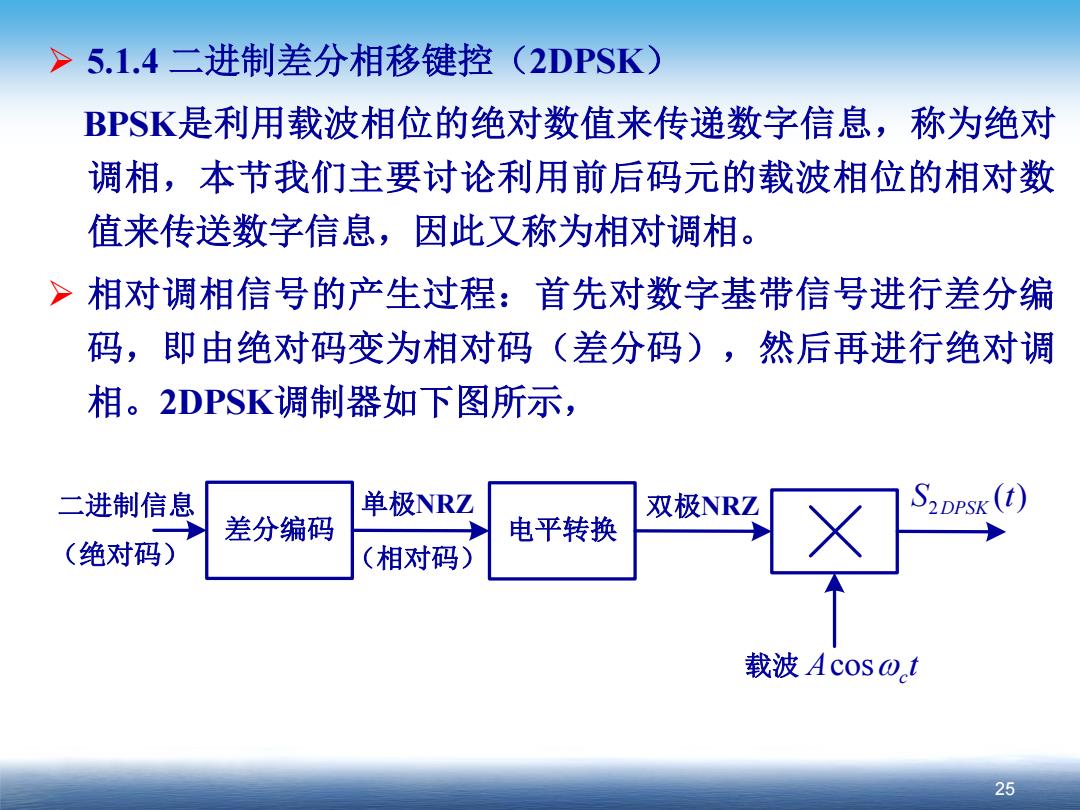

>5.1.4二进制差分相移键控(2DPSK) BPSK是利用载波相位的绝对数值来传递数字信息，称为绝对 调相，本节我们主要讨论利用前后码元的载波相位的相对数 值来传送数字信息，因此又称为相对调相。 >相对调相信号的产生过程：首先对数字基带信号进行差分编 码，即由绝对码变为相对码（差分码)，然后再进行绝对调 相。2DPSK调制器如下图所示， 二进制信息 单极NRZ 双极NRZ S2DPSK (t) 差分编码 电平转换 (绝对码) (相对码) 载波Ac0SO.t 25
25 5.1.4 二进制差分相移键控（2DPSK） BPSK是利用载波相位的绝对数值来传递数字信息，称为绝对 调相，本节我们主要讨论利用前后码元的载波相位的相对数 值来传送数字信息，因此又称为相对调相。 相对调相信号的产生过程：首先对数字基带信号进行差分编 码，即由绝对码变为相对码（差分码），然后再进行绝对调 相。2DPSK调制器如下图所示， 差分编码 载波 cos A t c 2 ( ) DPSK 二进制信息 单极NRZ S t （绝对码） （相对码） 电平转换 双极NRZ
