卧式割台输送装置
卧式割台输送装置
二、拨禾轮 ◼ 功用：将茎秆拨向割刀； 扶持切割，并及时将切割 的茎杆推向割台
二、拨禾轮 ◼ 功用：将茎秆拨向割刀； 扶持切割，并及时将切割 的茎杆推向割台
拨禾轮运动分析 ◼ 设A。为初始时刻， ◼ X=Vmt+Rcosωt (1) ◼ Y=H+h-Rsinωt (2) ◼ 垂直插入的条件 ◼ VX=dx/dt=Vm-Rωsinωt1=0 ◼ Rωsinωt1= Vm/ Rω=1/λ ◼ 代入（2）式得 ◼ L=H+h-R/λ ◼ 拨禾轮安装高度为 ◼ H=L-h+ R/λ
拨禾轮运动分析 ◼ 设A。为初始时刻， ◼ X=Vmt+Rcosωt (1) ◼ Y=H+h-Rsinωt (2) ◼ 垂直插入的条件 ◼ VX=dx/dt=Vm-Rωsinωt1=0 ◼ Rωsinωt1= Vm/ Rω=1/λ ◼ 代入（2）式得 ◼ L=H+h-R/λ ◼ 拨禾轮安装高度为 ◼ H=L-h+ R/λ

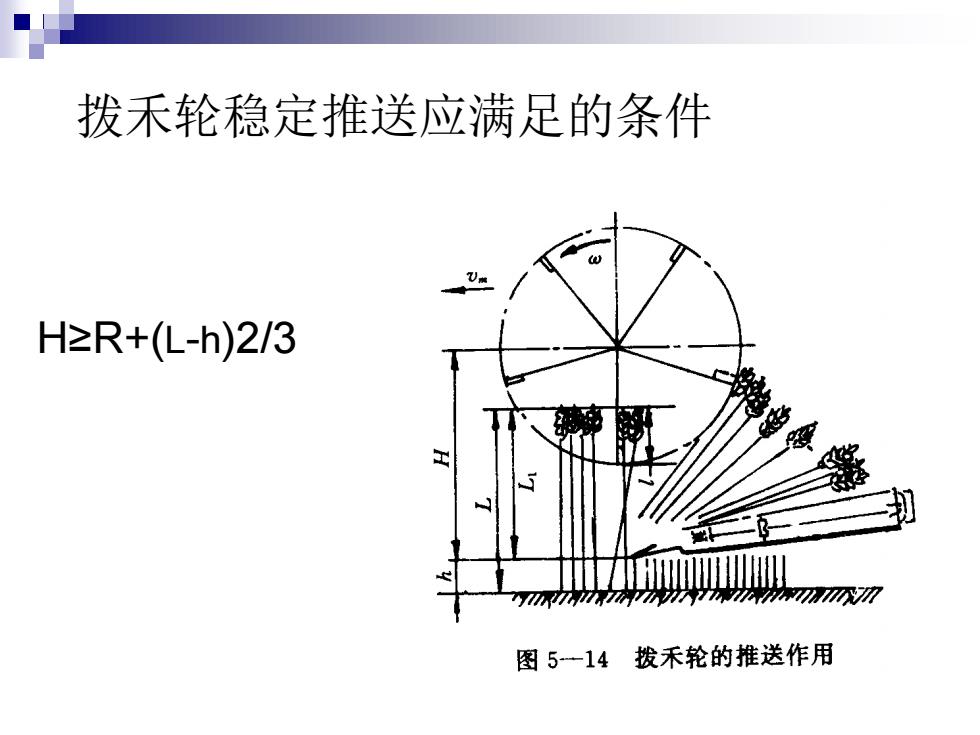

拨禾轮稳定推送应满足的条件 H≥R+(L-h)2/3
拨禾轮稳定推送应满足的条件 H≥R+(L-h)2/3
偏心拨禾轮
偏心拨禾轮
