ot C (二)滚动轴承的代号（续) 1.基本代号 基本代号用来表明轴承的内径、直径系列、宽度 系列和类型，现分述如下： 1)轴承内径用基本代号右起第一、二位数字表示。 对常用内径d=20-480mm的轴承，内 ■径一般为5的倍数，这两位数字表示轴承内径尺寸被5 除得的商数，如04表示d=20mm;12表示d=60mm等等。 对于内径为10mm、12mm、15mm和17mm的轴承，内 径代号依次为00、01、02和03
(二)滚动轴承的代号（续） ◼ 1．基本代号 ◼ 基本代号用来表明轴承的内径、直径系列、宽度 系列和类型，现分述如下： ◼ 1)轴承内径用基本代号右起第一、二位数字表示。 对常用内径d=20-480mm的轴承，内 ◼ 径一般为5的倍数，这两位数字表示轴承内径尺寸被5 除得的商数，如04表示d=20 mm；12表示d=60mm等等。 对于内径为10 mm、12mm、15 mm和17 mm的轴承，内 径代号依次为00、01、02和03
(二)滚动轴承的代号（续） 2)轴承的直径系列（即结 构相同、内径相同的轴承 6410 在外径和宽度方面的变化 系列)用基本代号右起第三 6310 位数字表示。直径系列代 6210 号有7、8、9、0、1、2、3、 4和5.对应于相同内径轴 6110 承的外径尺寸依次递增。 部分直径系列之间的尺寸 对比如图13-4所示。 图13-4直径系列的对比
◼ 2)轴承的直径系列(即结 构相同、内径相同的轴承 在外径和宽度方面的变化 系列)用基本代号右起第三 位数字表示。直径系列代 号有7、8、9、0、1、2、3、 4和5．对应于相同内径轴 承的外径尺寸依次递增。 部分直径系列之间的尺寸 对比如图13—4所示。 (二)滚动轴承的代号（续）

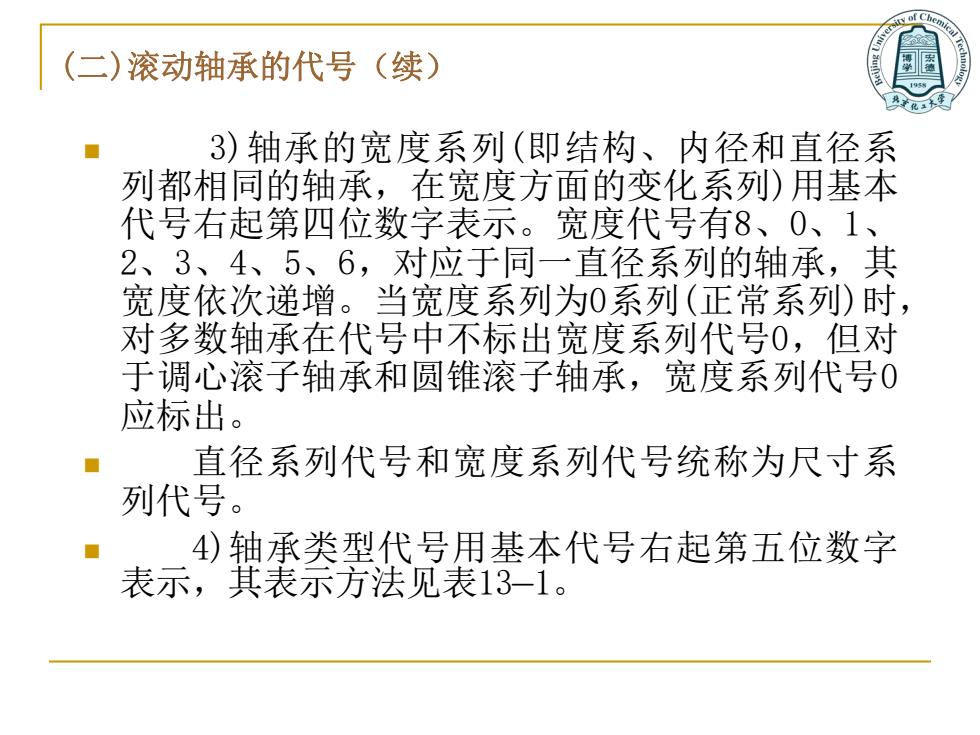

oT C (二)滚动轴承的代号（续） 3)轴承的宽度系列（即结构、内径和直径系 列都相同的轴承，在宽度方面的变化系列)用基本 代号右起第四位数字表示。宽度代号有8、0、1、 2、3、4、5、6,对应于同一直径系列的轴承，其 宽度依次递增。当宽度系列为0系列（正常系列）时， 对多数轴承在代号中不标出宽度系列代号0，但对 于调心滚子轴承和圆锥滚子轴承，宽度系列代号0 应标出。 直径系列代号和宽度系列代号统称为尺寸系 列代号。 4)轴承类型代号用基本代号右起第五位数字 表示，其表示方法见表13-1
◼ 3)轴承的宽度系列(即结构、内径和直径系 列都相同的轴承，在宽度方面的变化系列)用基本 代号右起第四位数字表示。宽度代号有8、0、1、 2、3、4、5、6，对应于同一直径系列的轴承，其 宽度依次递增。当宽度系列为0系列(正常系列)时， 对多数轴承在代号中不标出宽度系列代号0，但对 于调心滚子轴承和圆锥滚子轴承，宽度系列代号0 应标出。 ◼ 直径系列代号和宽度系列代号统称为尺寸系 列代号。 ◼ 4)轴承类型代号用基本代号右起第五位数字 表示，其表示方法见表13—1。 (二)滚动轴承的代号（续）
(二)滚动轴承的代号（续） 2.后置代号 轴承的后置代号是用字母和数字等表示轴承 的结构，公差及材料的特殊要求等等。后置代号 的内容很多。下面介绍几个常用的代号
2．后置代号 ◼ 轴承的后置代号是用字母和数字等表示轴承 的结构，公差及材料的特殊要求等等。后置代号 的内容很多。下面介绍几个常用的代号。 (二)滚动轴承的代号（续）
(二)滚动轴承的代号（续） 1)内部结构代号是表示同一类型轴承的不同内部结构， 用字母紧跟着基本代号表示：如接触角为15°、25°和 40°的角接触球轴承分别用C、AC和B表示内部结构的不 同。 2)轴承的公差等级分为2级、4级、5级、6级、6x级和0 级，共6个级别，依次由高级到低级，其代号分别为 (precision)/P2、/P4、/P5、/P6、/P6x和/P0。 公差等级中，6x级仅适用于圆锥滚子轴承；0级为普通 级，在轴承代号中不标出。 3)常用的轴承径向游隙系列分为1组、2组、0组、3组、 4组和5组，共6个组别。径向游隙依次由小到大。0组游 隙是常用的游隙组别，在轴承代号中不标出，其余的游 隙组别在轴承代号中分别用/C1、/C2、/C3、/C4、 C5表示
◼ 1)内部结构代号是表示同一类型轴承的不同内部结构， 用字母紧跟着基本代号表示：如接触角为15º 、25º和 40º的角接触球轴承分别用C、AC和B表示内部结构的不 同。 ◼ 2)轴承的公差等级分为2级、4级、5级、6级、6x级和0 级，共6个级别，依次由高级到低级，其代号分别为 (precision)／P2、／P4、／P5、／P6、／P6x和／PO。 公差等级中，6x级仅适用于圆锥滚子轴承；0级为普通 级，在轴承代号中不标出。 ◼ 3)常用的轴承径向游隙系列分为1组、2组、0组、3组、 4组和5组，共6个组别。径向游隙依次由小到大。0组游 隙是常用的游隙组别，在轴承代号中不标出，其余的游 隙组别在轴承代号中分别用／C1、／C2、／C3、／C4、 ／C5表示。 (二)滚动轴承的代号（续）
