2参数 21参数一觉 2.1 参数一览 2.1.1 参数列表说明 参数说明的基本结构 下面示例中的数据是任意选择的。最完整的参数说明包括下列信息。有些信息会选择性地列 “参数列表”（第25页）的结构如下： pxxxx[0...n] B00:参数全名/参数缩写名 自动计算 数据类型 单位组：6_2 单位选择：0505 功能围：8070 最小 最大 出厂设量 0.0[m 10.00[a1 0.00[m] 0: 值2的名和含义 0:下标0的名称和 离下标2的名称和 位数组。 多称和合 02 的名 潤 相关性 二 警告 小心： 带警告三角标志的安全技术提示 不带整告三角标志的安全技术提示 可能会有所帮助的信息 示例结束-一一 下面对每个单独的信息进行详细说明。 12

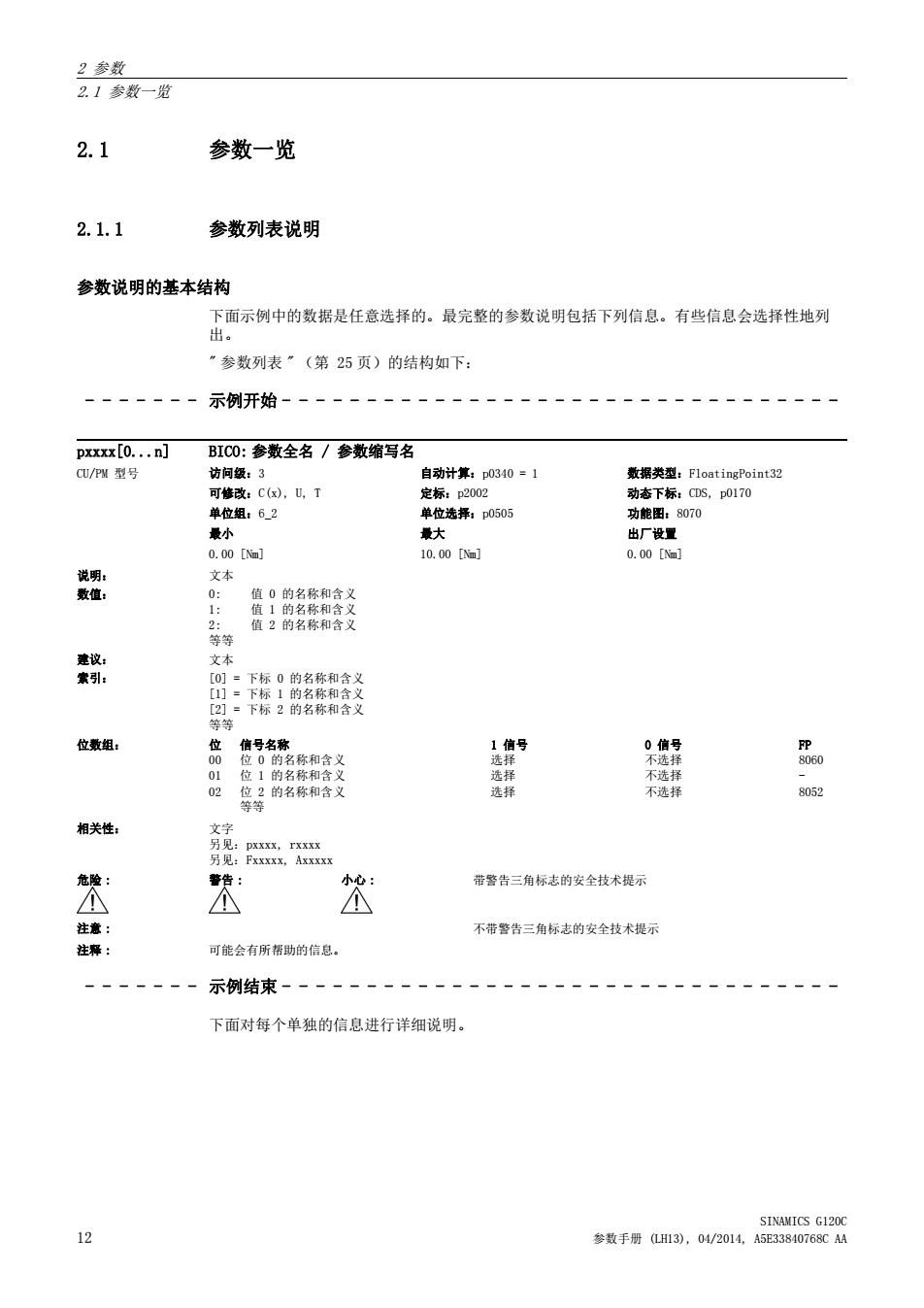

2 参数 2.1 参数一览 SINAMICS G120C 12 参数手册 (LH13), 04/2014, A5E33840768C AA 2.1 参数一览 2.1.1 参数列表说明 参数说明的基本结构 下面示例中的数据是任意选择的。最完整的参数说明包括下列信息。有些信息会选择性地列 出。 " 参数列表 " （第 25 页）的结构如下： - - - - - - - 示例开始 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 说明： 文本 数值： 0: 值 0 的名称和含义 1: 值 1 的名称和含义 2: 值 2 的名称和含义 等等 建议： 文本 索引： [0] = 下标 0 的名称和含义 [1] = 下标 1 的名称和含义 [2] = 下标 2 的名称和含义 等等 相关性： 文字 另见：pxxxx, rxxxx 另见：Fxxxxx, Axxxxx 注释 : 可能会有所帮助的信息。 - - - - - - - 示例结束 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 下面对每个单独的信息进行详细说明。 pxxxx[0...n] BICO: 参数全名 / 参数缩写名 CU/PM 型号 访问级：3 自动计算：p0340 = 1 数据类型：FloatingPoint32 可修改：C(x), U, T 定标：p2002 动态下标：CDS, p0170 单位组：6_2 单位选择：p0505 功能图：8070 最小 最大 出厂设置 0.00 [Nm] 10.00 [Nm] 0.00 [Nm] 位数组： 位 信号名称 1 信号 0 信号 FP 00 位 0 的名称和含义 选择 不选择 8060 01 位 1 的名称和含义 选择 不选择 - 02 位 2 的名称和含义 选择 不选择 8052 等等 危险 : 警告 : 小心 : 带警告三角标志的安全技术提示 注意 : 不带警告三角标志的安全技术提示
2参数 21参数一觉 pxxxx[0...n] 参数号 参数号由一个前置的“D”或者“r”、参数号和可选用的下标或位数组组成。 参数列表中的表达示例： .p... 可调参数（可读写） ·… 显示参数（只读） 。p0918 可调参数918 ·p2051[0..13】可调参数2051，下标0~13 ·p1001[0..n】可调参数1001，下标0~n(n=可配置) ·r0944 显示参数944 ·r2129.0..15显示参数2129，位数组从位0（最低位）到位15（最高位） 文档中的其它写法示例： ·p1070[1] 设置参数1070，下标1 ·p2098[11.3 设置参数2098，下标1，位3 。p0795.4 可调参数795，位4 关于可调参数 也绿子爱的管数值获省出尚树衣号内为参数单位。参数酸可以在通过 如果某个可调参数的修改会对其它参数产生影响，这种影响被称为“关联设置”。 例如，下列操作和参数公引起关联设置： ·设置PROFIBUS报文(BICO连接技术) p0922 。设置组件列表 p0230,p0300,p030L,p0400 ·自动计算与预分配 p0340,p3900 ·恢复出厂设置 D0970 关于显示参数 “最小”、“最大”和“出厂设置”下为连字符“_”加上方括号内的单位。 注释 参数列表包括了各个调试软件的专家列表中不可见的参数（例如：跟踪功能参数） 13

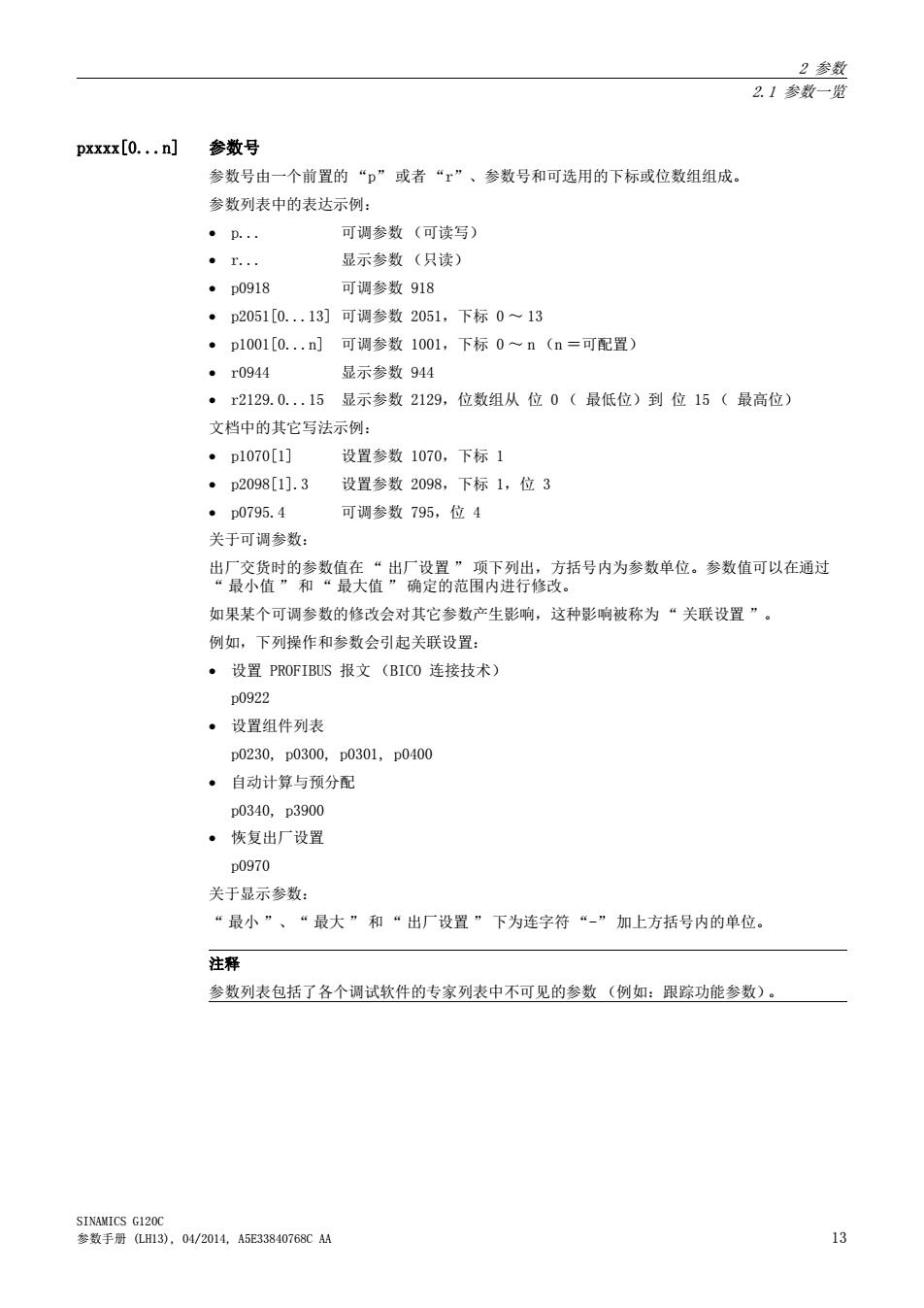

SINAMICS G120C 参数手册 (LH13), 04/2014, A5E33840768C AA 13 2 参数 2.1 参数一览 pxxxx[0...n] 参数号 参数号由一个前置的 “p” 或者 “r”、参数号和可选用的下标或位数组组成。 参数列表中的表达示例： 文档中的其它写法示例： 关于可调参数： 出厂交货时的参数值在 “ 出厂设置 ” 项下列出，方括号内为参数单位。参数值可以在通过 “ 最小值 ” 和 “ 最大值 ” 确定的范围内进行修改。 如果某个可调参数的修改会对其它参数产生影响，这种影响被称为 “ 关联设置 ”。 例如，下列操作和参数会引起关联设置： • 设置 PROFIBUS 报文 （BICO 连接技术） p0922 • 设置组件列表 p0230, p0300, p0301, p0400 • 自动计算与预分配 p0340, p3900 • 恢复出厂设置 p0970 关于显示参数： “ 最小 ”、“ 最大 ” 和 “ 出厂设置 ” 下为连字符 “-” 加上方括号内的单位。 • p... 可调参数 （可读写） • r... 显示参数 （只读） • p0918 可调参数 918 • p2051[0...13] 可调参数 2051，下标 0 ～ 13 • p1001[0...n] 可调参数 1001，下标 0 ～ n （n ＝可配置） • r0944 显示参数 944 • r2129.0...15 显示参数 2129，位数组从 位 0 （ 最低位）到 位 15 （ 最高位） • p1070[1] 设置参数 1070，下标 1 • p2098[1].3 设置参数 2098，下标 1，位 3 • p0795.4 可调参数 795，位 4 注释 参数列表包括了各个调试软件的专家列表中不可见的参数 （例如：跟踪功能参数）
2参数 21参数一览 BI00:参数全名/参数缩写名 在BIC0参数名称的前面可以有下列缩写： 厦果整务数整合oeo ·B0: ·C1: 樱教最哥蒙在拆英检的果器 ·C0: 樱最哥务出保童，得供续用 ·C0/B0: 注释 BIC0输入BI/CID不能与任意的一个BIC0输出(B0/C0,信号源)相连。 通过调试软件连接B1C0输入时，只提供相应的信号源。 BIC0参数符号以及BI00技术运用在功能图1020.，1030中予以说明。 G120C型号 指定该参数适用于哪些G120C型号（通讯）。如未列出任何G120C型号，则表明该参数适用 于所有型号。 “参数号”下可能列出了以下有关“G120C型号”的说明： 表格21 “CU/型型号”区中的说明 G/P型号 含义 所有G120C型号均有该参数. G120C_CAN G120C,带CN接口 G120C DP G12OC,带PROFIBUS接口 G120C_PN G120C,带PROFINET接口 G120C_USS G120C,带USS接口 14
2 参数 2.1 参数一览 SINAMICS G120C 14 参数手册 (LH13), 04/2014, A5E33840768C AA BICO：参数全名 / 参数缩写名 在 BICO 参数名称的前面可以有下列缩写： G120C 型号 指定该参数适用于哪些 G120C 型号 （通讯）。如未列出任何 G120C 型号，则表明该参数适用 于所有型号。 “ 参数号 ” 下可能列出了以下有关 “G120C 型号 ” 的说明： • BI： 二进制互联输入 （英文：Binector Input） 该参数用来选择数字量信号源。 • BO: 二进制互联输出 （英文：Binector Output） 该参数可作为数字量信号供继续使用。 • CI： 模拟量互联输入 （英文：Connector Input） 该参数可用来选择 “ 模拟量 ” 信号的来源。 • CO： 模拟量互联输出 （英文：Connector Output） 该参数可作为 “ 模拟量 ” 信号供继续使用。 • CO/BO: 模拟量 / 二进制互联输出 （英文：Connector/Binector Output） 该参数可作为 “ 模拟量 ” 信号，也可作为数字量信号供继续使用。 注释 BICO 输入 (BI/CI) 不能与任意的一个 BICO 输出 (BO/CO，信号源 ) 相连。 通过调试软件连接 BICO 输入时，只提供相应的信号源。 BICO 参数符号以及 BICO 技术运用在功能图 1020 ... 1030 中予以说明。 表格 2- 1 “CU/PM 型号 ” 区中的说明 CU/PM 型号 含义 所有 G120C 型号均有该参数。 G120C_CAN G120C，带 CAN 接口 G120C_DP G120C，带 PROFIBUS 接口 G120C_PN G120C，带 PROFINET 接口 G120C_USS G120C，带 USS 接口
2参数 21泰数一览 访问级 指出必须有哪种访向级才可显示和修改该参数。可以通过0003来设置访问级。 有下列访问级： ·1:标准（不可调，p0003=3时包含） ·2:扩展（不可调，p0003=3时包含） 。3:专家 ·4:服务 该访问级的参数被密码保护。 注释 参数p0003是CU专用的（存在于控制单元中）。 高访问级的权限包含了低访问级的权限。 计算 设定，参数是否受到自动计算的影响 p0340可以确定执行哪些计算： ·p0340=1囊括了p0340=2、3、4和5时执行的计算 ·D0340=2时，计算电机参数(p0350..,D0360,D0625) ·p0340=3囊括了p0340=4和5时执行的计算。 ·p0340=4时，只计算调节器参数。 ·D0340=5时，只计算调节器限幅 注释 设置p3900>0也会自动设置p0340=1。 设置p1900=1、2也会自动设置p0340=3。 如此。 15

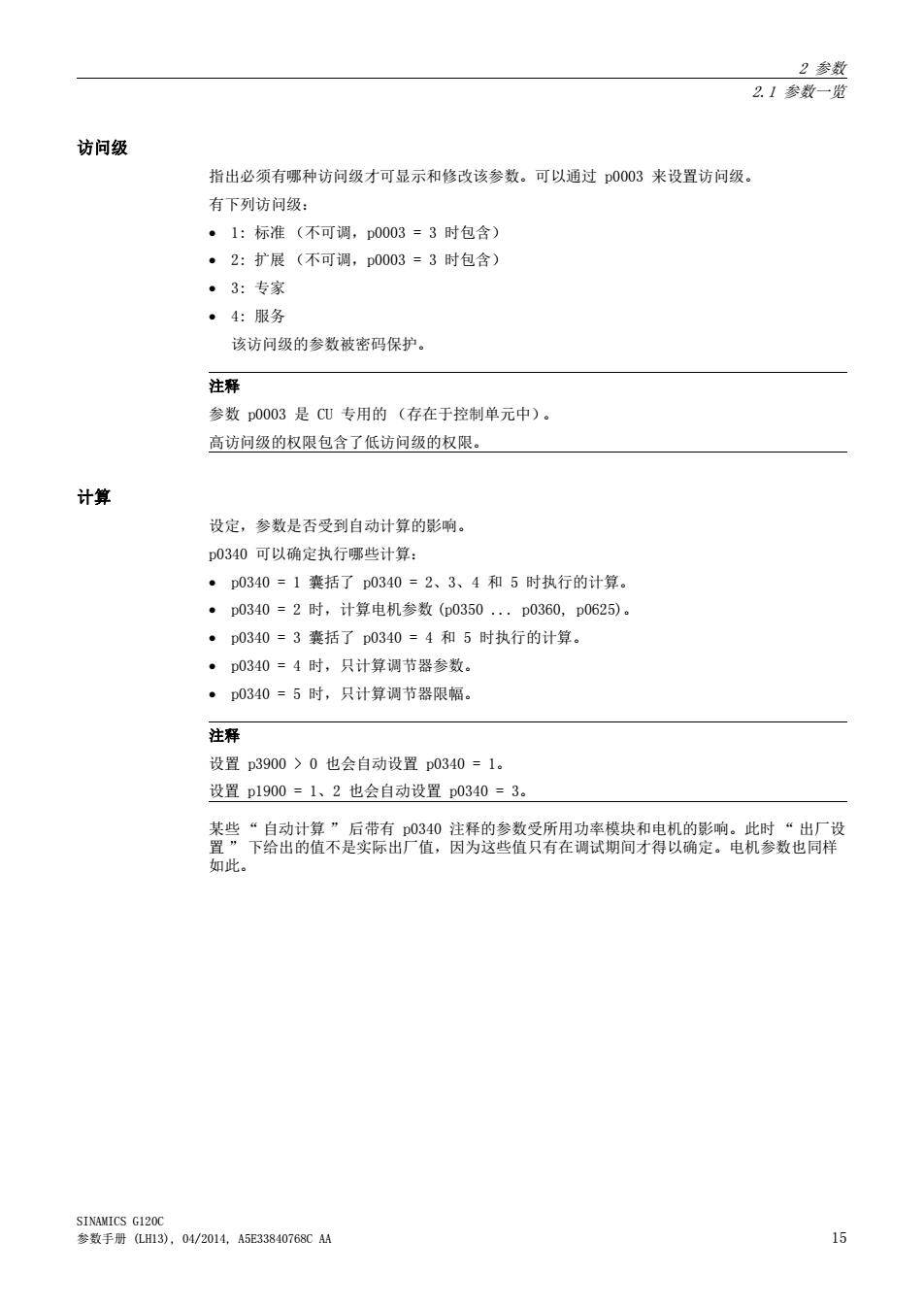

SINAMICS G120C 参数手册 (LH13), 04/2014, A5E33840768C AA 15 2 参数 2.1 参数一览 访问级 指出必须有哪种访问级才可显示和修改该参数。可以通过 p0003 来设置访问级。 有下列访问级： • 1: 标准 （不可调，p0003 = 3 时包含） • 2: 扩展 （不可调，p0003 = 3 时包含） • 3: 专家 • 4: 服务 该访问级的参数被密码保护。 计算 设定，参数是否受到自动计算的影响。 p0340 可以确定执行哪些计算： • p0340 = 1 囊括了 p0340 = 2、3、4 和 5 时执行的计算。 • p0340 = 2 时，计算电机参数 (p0350 ... p0360, p0625)。 • p0340 = 3 囊括了 p0340 = 4 和 5 时执行的计算。 • p0340 = 4 时，只计算调节器参数。 • p0340 = 5 时，只计算调节器限幅。 某些 “ 自动计算 ” 后带有 p0340 注释的参数受所用功率模块和电机的影响。此时 “ 出厂设 置 ” 下给出的值不是实际出厂值，因为这些值只有在调试期间才得以确定。电机参数也同样 如此。 注释 参数 p0003 是 CU 专用的 （存在于控制单元中）。 高访问级的权限包含了低访问级的权限。 注释 设置 p3900 > 0 也会自动设置 p0340 = 1。 设置 p1900 = 1、2 也会自动设置 p0340 = 3
2参数 21参数一觉 数据类型 数据类型的信息由通过斜线隔开的两部分说明组成。 。第一部分说明 参数的数据类型。 ·第二部分说明（只用于二进制或量值信号互联输入） 待接通的信号源的数据类型(~数字/模拟输出)。 参数有下列数据类型： ·Integer8 18 8位整数 ·Integerl6 I16 16位整数 。Integer32 I32 32位整数 ·Unsigned8 8位，无符号位 ·Unsignedl6 U16 16位，无符号位 ·Unsigned32 U32 32位，无符号位 。F1 oatingPoint32 浮点 32位浮点数 个《信号汇含)和输出参数《信号)的数据，在建立-互 表格2-2 允许的BIC0互联组合 BI00输入参数 C参最 B肛参最 BI00输出参数 C:Unsigned CO:Unsigned16 C0:Unsigned32 CO:Integer16 X r2050 Co:Integer32 r2060 BO:Unsigned8 BO:Unsigned16 :Unsigned32 B0:Integer16 BO:Integer32 图例： x:允许BIC0互联 ~:不允许BIC0互联 rxxx:只允许为指定的00参数使用BIC0互联 16

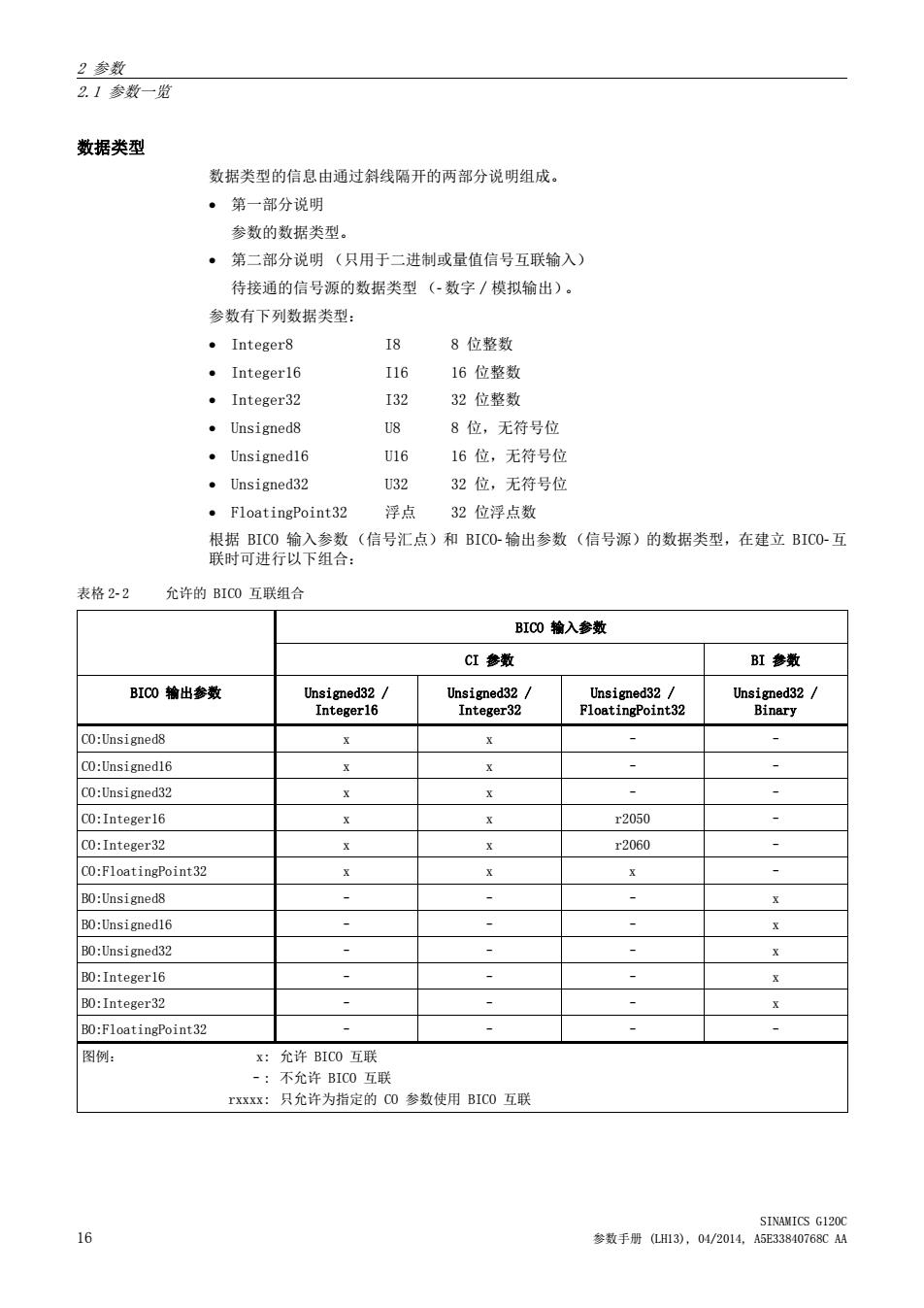

2 参数 2.1 参数一览 SINAMICS G120C 16 参数手册 (LH13), 04/2014, A5E33840768C AA 数据类型 数据类型的信息由通过斜线隔开的两部分说明组成。 • 第一部分说明 参数的数据类型。 • 第二部分说明 （只用于二进制或量值信号互联输入） 待接通的信号源的数据类型 （- 数字 / 模拟输出）。 参数有下列数据类型： 根据 BICO 输入参数（信号汇点）和 BICO- 输出参数（信号源）的数据类型，在建立 BICO- 互 联时可进行以下组合： • Integer8 I8 8 位整数 • Integer16 I16 16 位整数 • Integer32 I32 32 位整数 • Unsigned8 U8 8 位，无符号位 • Unsigned16 U16 16 位，无符号位 • Unsigned32 U32 32 位，无符号位 • FloatingPoint32 浮点 32 位浮点数 表格 2- 2 允许的 BICO 互联组合 BICO 输入参数 CI 参数 BI 参数 BICO 输出参数 Unsigned32 / Integer16 Unsigned32 / Integer32 Unsigned32 / FloatingPoint32 Unsigned32 / Binary CO:Unsigned8 x x – – CO:Unsigned16 x x – – CO:Unsigned32 x x – – CO:Integer16 x x r2050 – CO:Integer32 x x r2060 – CO:FloatingPoint32 x x x – BO:Unsigned8 – – – x BO:Unsigned16 – – – x BO:Unsigned32 – – – x BO:Integer16 – – – x BO:Integer32 – – – x BO:FloatingPoint32 – – – – 图例： x: –: rxxxx: 允许 BICO 互联 不允许 BICO 互联 只允许为指定的 CO 参数使用 BICO 互联
