通过在冷热两表面之间间隔辐射屏（一般为高反射率的 材料)可大大减少热辐射。 +安-ww-- (3-135) 高真空绝热中，内外容器壳体之间传热量Q可表示为： k+1 aoP D=18.2Ak-VM7(G-7)G18
通过在冷热两表面之间 间隔辐射屏 (一般为高反射率的 材料)可大大减少热辐射。 1 1 1 1 1 2 1 1 1 1 F 1 2 N e s s s ( ) ( )( ) ( ) (3-135) 高真空绝热中，内外容器壳体之间 传热量Q可表示为： Q A k k a P MT T T 18 2 1 1 1 0 2 1 . ( ) (3-136)
a1·C2 ao (3-137) a+(经1-，a 式中的1,42分别为气体分子在表面的温度适用系数 (见表3-10) 若冷表面积A,近似等于热表面积A,则 a1·2 0= (3-138) a1+a2-a1·a2
a a a a A A a a 0 1 2 1 1 2 1 2 1 ( )( ) (3-137) 式中的 分别为气体分子在表面的温度适用系数 (见表3-10) 1 2 a ,a a a a a a a a 0 1 2 1 2 1 2 (3-138) 若冷表面积 A1 近似等于热表面积 A2，则
表3-10不同温度下几种气体的a值 温度(K) 氦气He) 氢气(H2川氖气(Ne) 空气(Air) 300 0.29 0.29 0.66 0.80.9 77 0.42 0.53 0.83 1.00 20 0.59 0.97 1.00 1.00 4 1.00 / / / 表3-11 计算系数K(W/m2.K·Pa) 气体种类 N2 02 H2 Ne He 空气 T1与T2 <400 <360 300≈ 77≈ 任意 <360K 的范围 K K 77K 20K KX104 1.193 1.118 3.961 2.986 2.101 1.114
表3-10 不同温度下几种气体的a值 温度(K) 氦气(He) 氢气(H2 ) 氖气(Ne) 空气(Air) 300 0.29 0.29 0.66 0.8～0.9 77 0.42 0.53 0.83 1.00 20 0.59 0.97 1.00 1.00 4 1.00 / / / 表3-11 计算系数 2 K(W/m K Pa) 气体种类 N2 O2 H2 Ne He 空气 T1与T2 的范围 <400 K <360 K 300～ 77K 77～ 20K 任意 <360K K×104 1.193 1.118 3.961 2.986 2.101 1.114
2.3 真空粉末（或纤维）绝热 在储罐中大量应用 EOLSS-THERMAL INSULATION TECHNIQUES 10 Residual gas:N2 102 103 10-210110°101102103104105 Residual gas pressure,Pa 膨胀珍珠岩原料 图3-134气体压力对真空粉末（珠光砂） 绝热性能的影响 (残余气体为氮气，界面温度为300-77K)
2.3 真空粉末（或纤维）绝热 图3-134 气体压力对真空粉末（珠光砂）绝热性能的影响 （残余气体为氮气，界面温度为300-77K） 膨胀珍珠岩原料 在储罐中大量应用

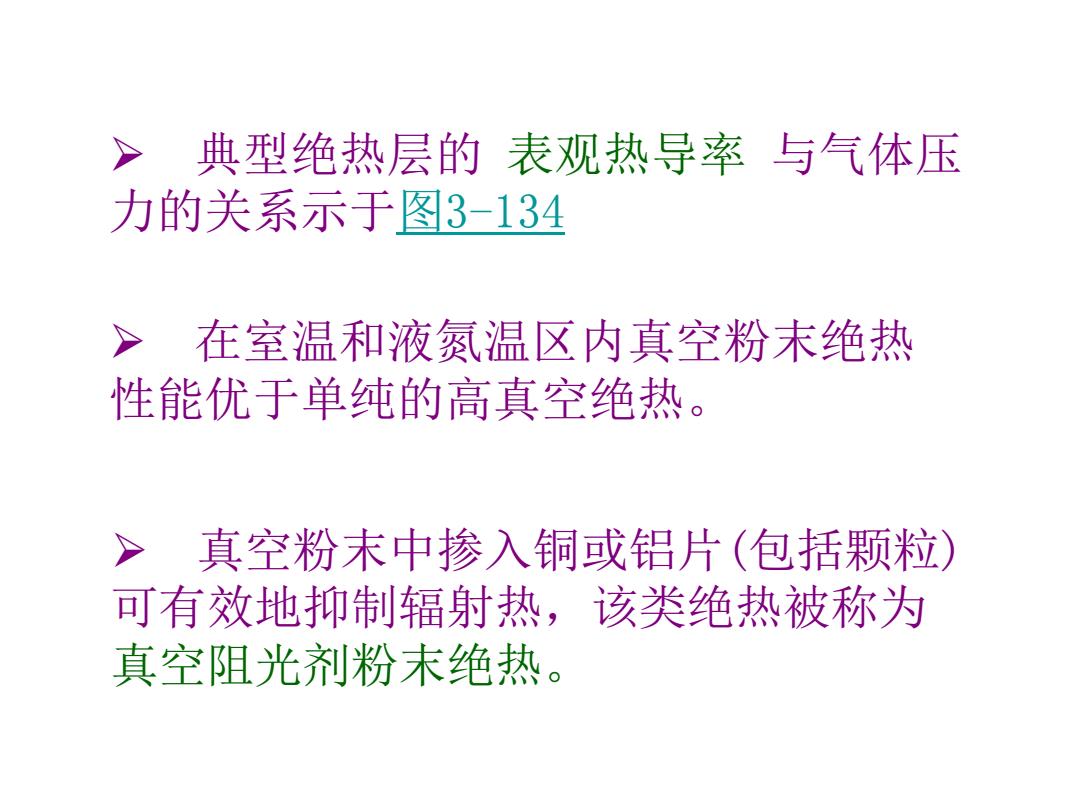

> 典型绝热层的表观热导率与气体压 力的关系示于图3-134 > 在室温和液氨温区内真空粉末绝热 性能优于单纯的高真空绝热。 > 真空粉末中掺入铜或铝片（包括颗粒） 可有效地抑制辐射热，该类绝热被称为 真空阻光剂粉末绝热
典型绝热层的 表观热导率 与气体压 力的关系示于图3-134 真空粉末中掺入铜或铝片(包括颗粒) 可有效地抑制辐射热，该类绝热被称为 真空阻光剂粉末绝热。 在室温和液氮温区内真空粉末绝热 性能优于单纯的高真空绝热
