9.1.2 串行扩展的特点 (3)Microware串行扩展接口 三线制Microware同步串行总线由NationalSemicondutor:生产。 由一根数据输出(S0)线、一根数据输入(S1)线和一根时钟(SK)线 组成。所有从器件的时钟线连接到同一根$K线上，主器件向SK线发送时 钟脉冲信号，从器件在时钟信号的同步沿输出/输入数据。主器件的数 据输出线$0和所有从器件的数据输入线相接，从器件的数据输出线都接 到主器件的数据输入线$1上。 CS:片选信号 SK:串行时钟输入 cs VCC DI:数据输入 DO:数据输出 SK AT93C66 NC ORG:接VCC时16位为一个单元 DI ORG 接GND时8位为一个单元 DO GND
9.1.2 串行扩展的特点 （3）Microware串行扩展接口 三线制Microware同步串行总线由NationalSemicondutor生产。 由一根数据输出（SO）线、一根数据输入（SI）线和一根时钟（SK）线 组成。所有从器件的时钟线连接到同一根SK线上，主器件向SK线发送时 钟脉冲信号，从器件在时钟信号的同步沿输出/输入数据。主器件的数 据输出线SO和所有从器件的数据输入线相接，从器件的数据输出线都接 到主器件的数据输入线SI上。 CS：片选信号 SK：串行时钟输入 DI：数据输入 DO：数据输出 ORG：接VCC时16位为一个单元 接GND时8位为一个单元
9.1.2 串行扩展的特点 (4)1-wire总线 近年来，美国的达拉斯半导体公司(DALLAS SEMICONDUCTOR) 推出了一项特有的单总线(1-Wire Bus)技术。它采用单根信号线，既可传 输时钟，又能传输数据，而且数据传输是双向的，因而这种单总线技术具有线 路简单，硬件开销少，成本低廉，便于总线扩展和维护等优点。 1-wire总线是利用一根线实现双向通信，由一个总线主节点、一个或多个 从节点组成系统，通过一根信号线对从芯片进行数据的读取。每一个符合1 wire协议的从芯片都有一个唯一的地址，包括8位分类码、48位的序列号和8位 CRC代码。主芯片对各个从芯片的寻找依据这64位的不同来进行。单总线节省 1/0引脚资源、结构简单、成本低廉、便于总线扩展和维护
9.1.2 串行扩展的特点 （4）1-wire总线 近年来，美国的达拉斯半导体公司（DALLAS SEMICONDUCTOR） 推出了一项特有的单总线（1-Wire Bus）技术。它采用单根信号线，既可传 输时钟，又能传输数据，而且数据传输是双向的，因而这种单总线技术具有线 路简单，硬件开销少，成本低廉，便于总线扩展和维护等优点。 1-wire总线是利用一根线实现双向通信，由一个总线主节点、一个或多个 从节点组成系统，通过一根信号线对从芯片进行数据的读取。每一个符合1- wire协议的从芯片都有一个唯一的地址，包括8位分类码、48位的序列号和8位 CRC代码。主芯片对各个从芯片的寻找依据这64位的不同来进行。单总线节省 I/O引脚资源、结构简单、成本低廉、便于总线扩展和维护

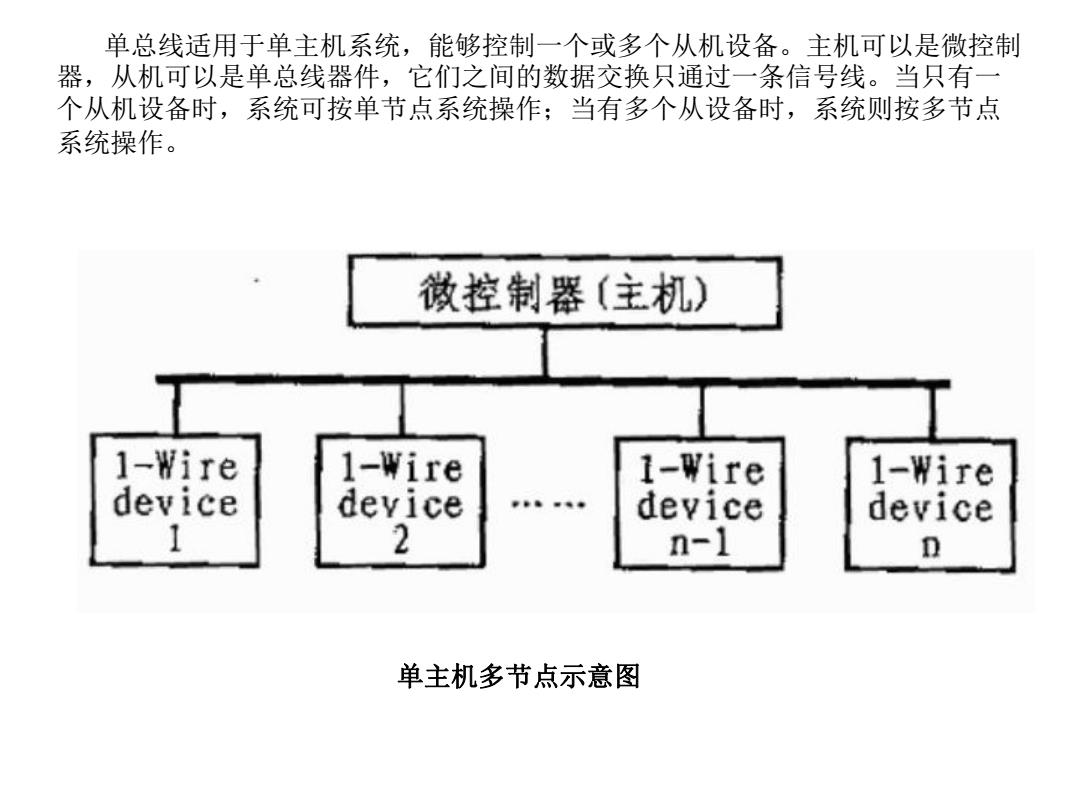

单总线适用于单主机系统，能够控制一个或多个从机设备。主机可以是微控制 器，从机可以是单总线器件，它们之间的数据交换只通过一条信号线。当只有一 个从机设备时，系统可按单节点系统操作；当有多个从设备时，系统则按多节点 系统操作。 做控制器（主机） 1-Wire l-wire 1-Wire 1-Wire device device device device 1 2 n-1 0 单主机多节点示意图
单总线适用于单主机系统，能够控制一个或多个从机设备。主机可以是微控制 器，从机可以是单总线器件，它们之间的数据交换只通过一条信号线。当只有一 个从机设备时，系统可按单节点系统操作；当有多个从设备时，系统则按多节点 系统操作。 单主机多节点示意图
9.1.2 串行扩展的特点 (5)USB串行扩展接口 USB比较于其他传统接口的一个优势是即插即用的实现，即插即用 (PIug-and-PIay、PNP)也称为热插拔(Hot Plugging)。数据传输速度 快，USB1.1接口的最高传输率可达12Mb/s;USB2.0接口的最高传输率可达 480Mb/s。扩展方便，使用USB Hub:扩展，可以连接127个USB设备，连接的 方式十分灵活。 RED 5V WHITE D- GREEN:D+ BLACK:GROUND BLACK:S GROUND 红色：电源+(+5V)白色：数据一绿色：数据+（+3.3v) 黑色：电源一(VBUS)灰色：USB外壳接地
9.1.2 串行扩展的特点 （5）USB串行扩展接口 USB比较于其他传统接口的一个优势是即插即用的实现，即插即用 （Plug-and-Play、PNP）也称为热插拔（Hot Plugging）。数据传输速度 快，USB1.1接口的最高传输率可达12 Mb/s；USB2.0接口的最高传输率可达 480 Mb/s。扩展方便，使用USB Hub扩展，可以连接127个USB设备，连接的 方式十分灵活。 红色：电源＋（＋5v）白色：数据－绿色：数据＋（＋3.3v） 黑色：电源－（VBUS）灰色：USB外壳接地
USB接口规范 USB是一种统一的传输规范，但是接口有许多种，最常见 的就是咱们电脑上用的那种了，扁平的，这叫做A型，里面有四 根连线，根据主动被动关系分为正负接口，一般线上带的是正 口，机器上带的是负口。 USBA型正口示意图
USB接口规范 USB是一种统一的传输规范，但是接口有许多种，最常见 的就是咱们电脑上用的那种了，扁平的，这叫做A型，里面有四 根连线，根据主动被动关系分为正负接口，一般线上带的是正 口，机器上带的是负口。 USBA型正口示意图
