表3.2.7结构构件的裂缝控制等级及最大裂缝宽度限值wM 钢筋混凝土结构 预应力混凝土结构 环境类别 wim (mm) 裂缝控制等级 wim (mm) 0.40 三 0.20 0.30 三 0.25 四 0.20 五 0.15 注1，表中的规定适用于采用热轧钢筋的钢筋混凝土结构和采用预应力钢丝、钢 绞线、螺纹钢筋及钢棒的预应力混凝土结构当采用其他类别的钢筋时， 其裂缝控制要求可按专门标准确定。 注2：结构构件的混凝土保护层厚度大于50mm时，表列裂缝宽度限值可增 加0.05 注3：当结构构件不具备检修维护条件时，表列最大裂缝宽度限值宜适当减小。 注4：当结构构件承受水压且水力梯度>20时，表列最大裂缝宽度限值宜减 小0.05。 注5：结构构件表面设有专门可靠的防渗面层等防护措施时，最大裂缝宽度限值 可适当加大。 注6：对严寒地区，当年冻融循环次数大于100时，表列最大裂缝宽度限值宜适 当减小。 3.2.8受弯构件的最大挠度应按荷载效应标准组合进行验算 其计算值不应超过表3.2.8规定的挠度限值。 表3.2.8受弯构件的挠度限值 项次 构件类型 挠度限值 1 吊车梁：手动吊车 l6/500 电动吊车 6/80 渡槽槽身、果空管道： 当6≤10m时 6/400 当lo>10m时 lo/500(16/600) 工作桥及启闭机下大梁 t0/400(l6/500) 14

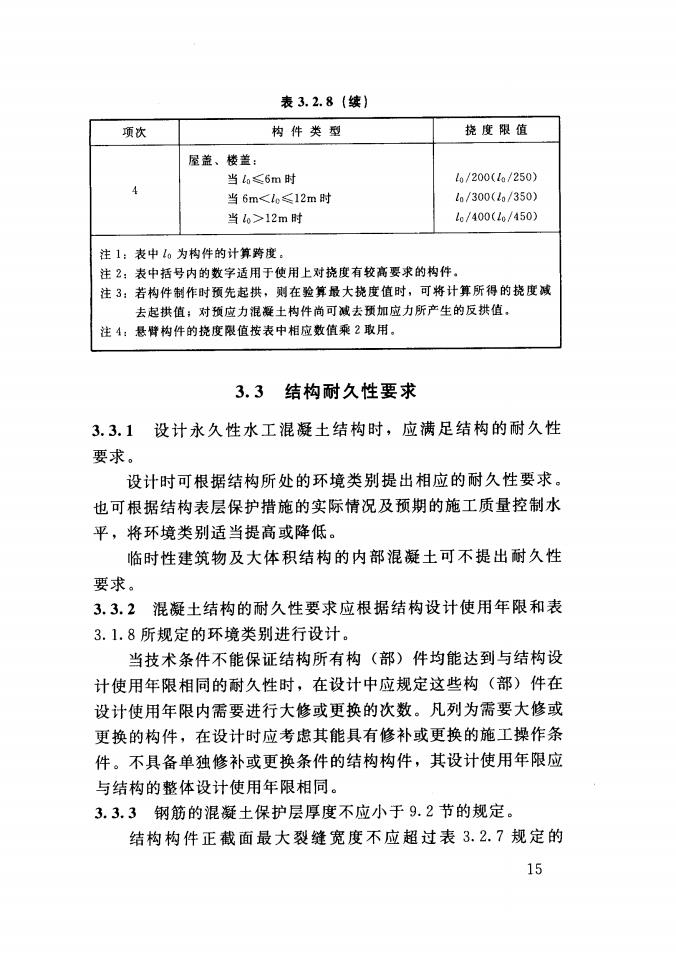

表3.2.8（续） 项次 构件类型 挠度限值 屋盖、楼兰： 当a≤6m时 /200(a/250) 4 当6m<l。≤12m时 l0/300(l6/350) 当>12m时 l/400(l/450) 注1：表中【。为构件的计算跨度。 注2：表中括号内的数字适用于使用上对挠度有较高要求的构件。 注3：若构件制作时预先起拱，则在验算最大挠度值时，可将计算所得的挠度减 去起拱值；对预应力混凝士构件尚可减去预加应力所产生的反拱值。 注4：悬臂构件的挠度限值按表中相应数值乘2取用。 3.3结构耐久性要求 3.3.1设计永久性水工混凝土结构时，应满足结构的耐久性 要求。 设计时可根据结构所处的环境类别提出相应的耐久性要求。 也可根据结构表层保护措施的实际情况及预期的施工质量控制水 平，将环境类别适当提高或降低。 临时性建筑物及大体积结构的内部混凝土可不提出耐久性 要求。 3.3.2混凝土结构的耐久性要求应根据结构设计使用年限和表 3.1.8所规定的环境类别进行设计。 当技术条件不能保证结构所有构（部）件均能达到与结构设 计使用年限相同的耐久性时，在设计中应规定这些构（部）件在 设计使用年限内需要进行大修或更换的次数。凡列为需要大修或 更换的构件，在设计时应考虑其能具有修补或更换的施工操作条 件。不具备单独修补或更换条件的结构构件，其设计使用年限应 与结构的整体设计使用年限相同。 3.3.3钢筋的混凝土保护层厚度不应小于9.2节的规定。 结构构件正截面最大裂缝宽度不应超过表3.2.7规定的 15

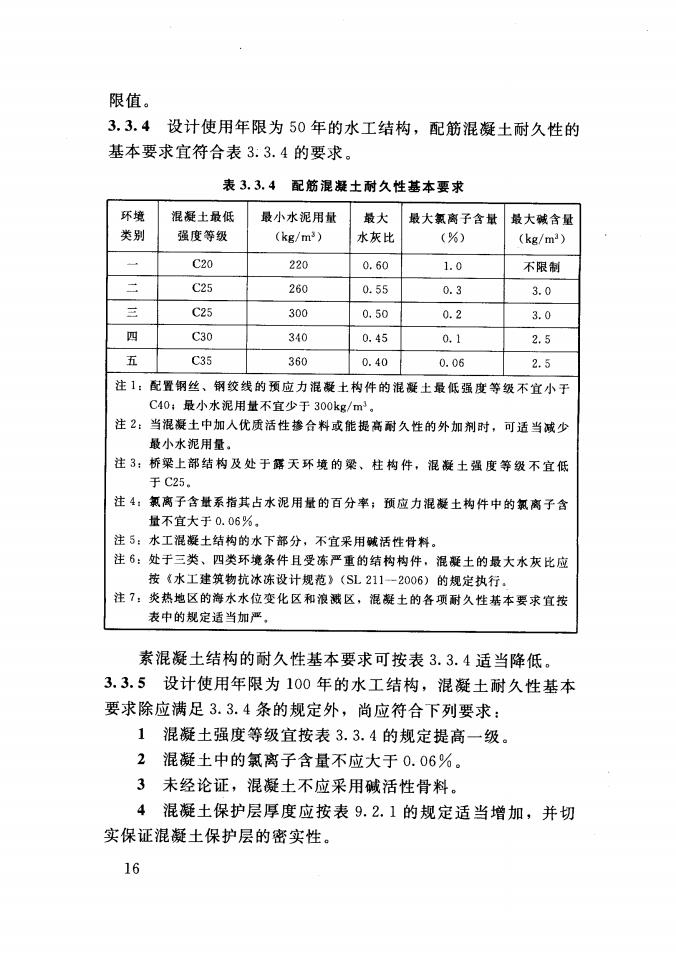

限值。 3.3.4设计使用年限为50年的水工结构，配筋混凝土耐久性的 基本要求宜符合表3.3.4的要求。 表3.3.4 配筋混凝土耐久性基本要求 环境 混凝土最低 最小水泥用量 最大 最大氯离子含量最大碱含量 类别 强度等级 (kg/m) 水灰比 (%) (kg/m2) C20 220 0.60 1.0 不限制 C25 260 0.55 0.3 3.0 三 C25 300 0.50 0.2 3.0 四 C30 340 0.45 01 2.5 五 C35 360 0.40 0.06 2.5 注1：配置钢丝、钢绞线的预应力混凝土构件的混凝土最低强度等级不宜小于 C40:最小水泥用量不宜少于300kg/m。 注2：当混凝土中加人优质活性摻合料或能提高耐久性的外加剂时，可适当减少 最小水泥用量 注3：桥梁上部结构及处于露天环境的粱、柱构件，混凝土强度等级不宜低 千C25. 注4：氯离子含址系指其占水泥用量的百分率；预应力混凝土构件中的氯离子含 量不宜大于0.06%， 注5：水工混凝土结构的水下部分，不宜采用碱活性骨料 注6：处于三类、四类环境条件且受冻严重的结构构件，混凝土的最大水灰比应 按《水工建筑物抗冰冻设计规范》(SL211-2006)的规定执行， 注7：炎热地区的海水水位变化区和浪溅区，混凝土的各项耐久性基本要求宜按 表中的规定适当加严， 素混凝土结构的耐久性基本要求可按表3.3.4适当降低。 3.3.5设计使用年限为100年的水工结构，混凝土耐久性基本 要求除应满足3.3.4条的规定外，尚应符合下列要求： 1混凝土强度等级宜按表3.3.4的规定提高一级 2混凝土中的氯离子含量不应大于0.06%。 3未经论证，混凝土不应采用碱活性骨料。 4混凝土保护层厚度应按表9.2.1的规定适当增加，并切 实保证混凝土保护层的密实性。 16
5在使用过程中，应定期维护。 3.3.6对于有抗渗要求的结构，混凝土应满足抗渗等级的规定。 混凝土抗渗等级可按28d龄期的标准试件测定，混凝土抗渗 等级分为：W2、W4、W6、W8、W10、W12六级 根据建筑物开始承受水压力的时间，也可利用60d或90d龄 期的试件测定抗渗等级。 结构所需的混凝土抗渗等级应根据所承受的水头、水力梯度 以及下游排水条件、水质条件和渗透水的危害程度等因素确定， 并不应低于表3.3.6的规定值。 表3.3.6混凝土抗渗等级的最小允许值 项次 结构类及运用条件 抗海等级 大体积混凝土结构的下游面及逮筑物 W2 内部 H<30 W4 30H<70 W6 2 大体积混凝土结构的挡水面 70≤H<150 W8 H≥150 w10 i<10 W4 素混凝土及锅筋混凝土结构构件的背 10≤i30 3 水面可自由渗水者 30≤i<50 250 W10 注1：表中H为水头(m)i为水力梯度。 注2：当结构表层设有专门可靠的防渗层时，表中规定的混凝士抗渗等级可适当降低。 注3：承受侵蚀性水作用的结构，混凝土抗渗等级应进行专门的试验研究，但不 应低干W4。 注4：埋置在地基中的结构构件（如基础防渗墙等），可按照表中项次3的规定选 择混凝土抗渗等级。 注5：对背水面可自由渗水的素混凝土及例筋混凝土结构构件，当水头H小于 10m时，其混疑土抗渗等级可根据表中项次3降低一级， 注6：对严寒、寒冷地区且水力梯度较大的结构，其抗渗等级应按表中的规定提 高一级。 17

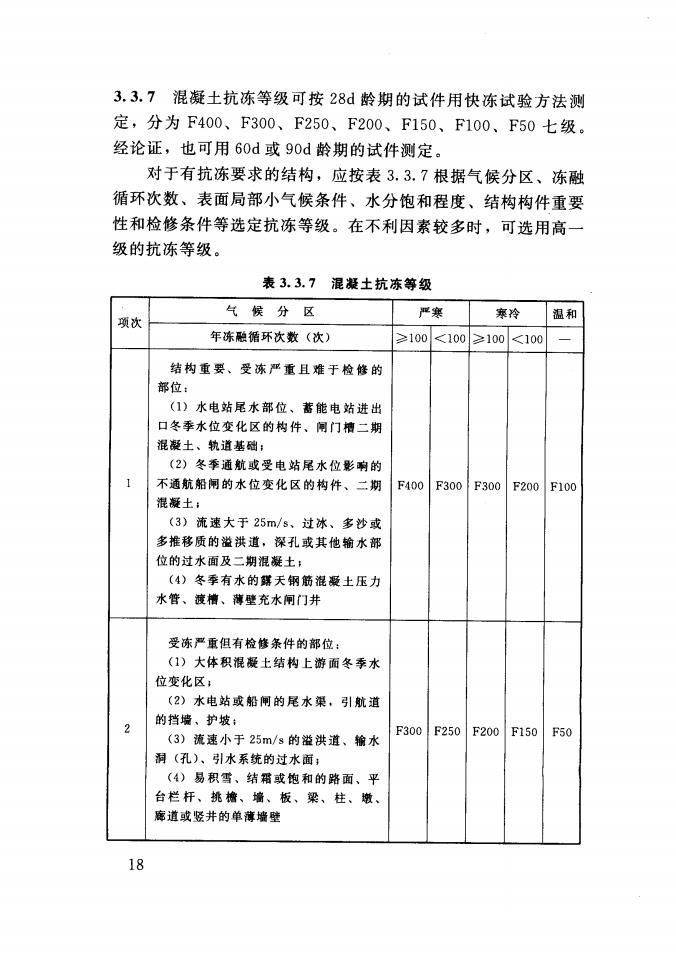

3.3.7混凝土抗冻等级可按28龄期的试件用快冻试验方法测 定，分为F400、F300、F250、F200、F150、F100、F50七级 经论证，也可用60d或90d龄期的试件测定， 对于有抗冻要求的结构，应按表3.3.7根据气候分区、冻融 循环次数、表面局部小气候条件、水分饱和程度、结构构件重要 性和检修条件等选定抗冻等级。在不利因素较多时，可选用高一 级的抗冻等级。 表3.3.7混凝士抗冻等级 气候分区 严寒 颈次 寨冷温和 年冻融循环次数（次） ≥100<100≥100<100 结构重要、受冻严重且难于检修的 部位： (1)水电站尾水部位、蓄能电站进出 口冬季水位变化区的构件、闸门槽二期 混凝士、轨道基础 (2)冬季通航或受电站尾水位影响的 不通航船闸的水位变化区的构件、二期 F400 F300F300F200F100 混凝土： (3)流速大于25m/s、过冰、多沙或 多推移质的溢洪道，深孔或其他输水部 位的过水面及二期混凝土： (4)冬季有水的露天钢筋混凝土压力 水管、读槽、薄壁充水闸门井 受冻严重但有检修条件的部位： (1)大体积混凝土结构上游面冬季水 位变化区： (2)水电站或船闸的尾水渠，引航道 的挡墙、护坡： 2 (3)流速小于25m/s的溢洪道、输水 F300 F250F200F150F50 洞（孔）、引水系统的过水面； (4)易积雪、结霜或饱和的路面 平 台栏杆、挑檐、墙、板、梁、柱、嫩、 廊道或竖井的单薄墙壁 18
