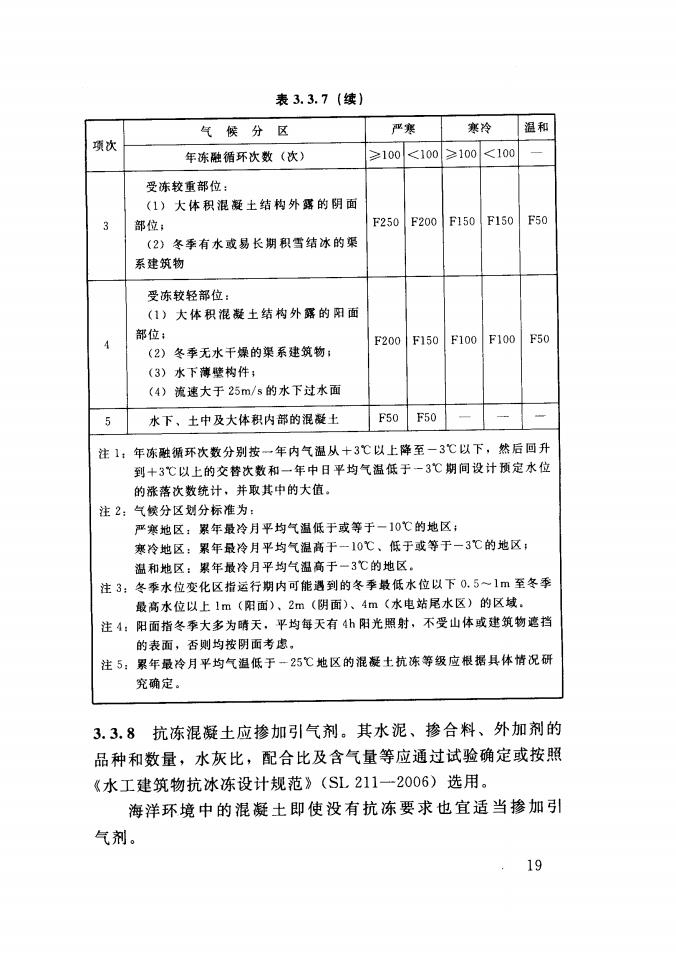

表3.3.7（续） 气候分区 严寒 寒冷温和 项次 年冻融循环次数（次） ≥100<100≥100<100 受冻较重部位： (1)大体积混凝土结构外露的阴面 3 部位 F250F200F150F150F50 (2)冬季有水或易长期积雪结冰的渠 系建筑物 受冻较轻部位： (1)大体积混凝土结构外露的阳面 部位： F200 F150 F100F100F50 (2)冬季无水干燥的渠系建筑物： (3)水下薄壁构件； (4)流速大于25m/s的水下过水面 5水下、土中及大体积内部的混凝土 F50F50- 注1：年冻融循环次数分别按一年内气温从+3℃以上降至一3℃以下，然后回升 到+3℃以上的交替次数和 一年中日平均气温低于一3℃期间设计预定水位 的漆落次数统计，并取其中的大值。 注2： 气候分区划分标准为： 严寒地区：累年最冷月平均气温低于或等于一10℃的地区： 寒冷地区：累年最冷月平均气温高于一10℃、低于或等于一3℃的地区： 温和地区：累年最冷月平均气温高于一3℃的地区。 注3：冬季水位变化区指运行期内可能遇到的冬季最低水位以下0.5一1m至冬季 最高水位以上1m(阳面)、2m(阴面)、4m(水电站尾水区)的区域。 注4：阳面指冬季大多为晴天，平均每天有4h阳光照射，不受山体或建筑物遮挡 的表面，否则均按阴面考虑， 注5：累年最冷月平均气温低于一25℃地区的混凝土抗冻等级应根据具体情况研 究确定。 3.3.8抗冻混凝土应掺加引气剂。其水泥、掺合料、外加剂的 品种和数量，水灰比，配合比及含气量等应通过试验确定或按照 《水工建筑物抗冰冻设计规范》(SL211一2006)选用。 海洋环境中的混凝土即使没有抗冻要求也宜适当掺加引 气剂。 .19
3.3.9在化学侵蚀环境中，宜测定水中或土中SO、水中 Mg2+和水中CO2的含量及水的pH值，根据其含量和水的酸性 按表3.3.9所列数值范围确定化学侵蚀的程度。 表3.3.9化学侵蚀程度 化学 侵蚀 水中SO含量土中SO含量水中Mg2+含量 水的DH值 水中C(O2含量 程度 (mg/L) (mg/kg) (mg/L) (mg/L) 轻度 200-1000 300-1500 300-1000 5.56.5 15~30 中度1000一4000 1500-6000 1000-3000 4.5~5.5 30-60 严重4000~100006000~15000 ≥3000 4.0~4.5 60~100 3.3.10对处于化学侵蚀性环境中的混凝土，应采用抗侵蚀性水 泥，掺用优质活性掺合料，必要时可同时采用特殊的表面涂层等 防护措施。 3.3.11对遭受高速水流空蚀的部位，应采用合理的结构型式、 改善通气条件、提高混凝土密实度、严格控制结构表面的平整度 或设置专门可靠防护面层等措施。在有泥砂磨蚀的部位，应采用 质地坚硬的骨料、降低水灰比、提高混凝土强度等级、改进施工 方法，必要时还应采用耐磨护面材料或纤维混凝土。 3.3.12结构的型式应有利于排除积水，避免水气凝聚和有害物 质积聚于区间。当环境类别为三类、四类、五类时，结构的外形 应力求规整，不宜采用薄壁、薄腹及多棱角的结构型式。 对于可能遭受高浓度除冰盐和氯盐严重侵蚀的配筋混凝土表 面和部位，宜浸涂或覆盖防腐材料；在混凝土中加入阻锈剂；其 受力钢筋宜采用环氧树脂涂层带肋钢筋：对预应力筋、锚具及连 接器，应采取专门的防护措施；对于重要的结构，还可考虑采用 阴极保护措施。 3.3.13当构件处于严重锈蚀环境时，普通受力钢筋直径不宜小 于16mm;处于三类、四类、五类环境类别中的预应力混凝土构 件，宜采用密封和防腐性能良好的孔道管，不宜采用抽孔法形成 的孔道。如不采用密封护套或孔道管，则不应采用细钢丝作预应 20

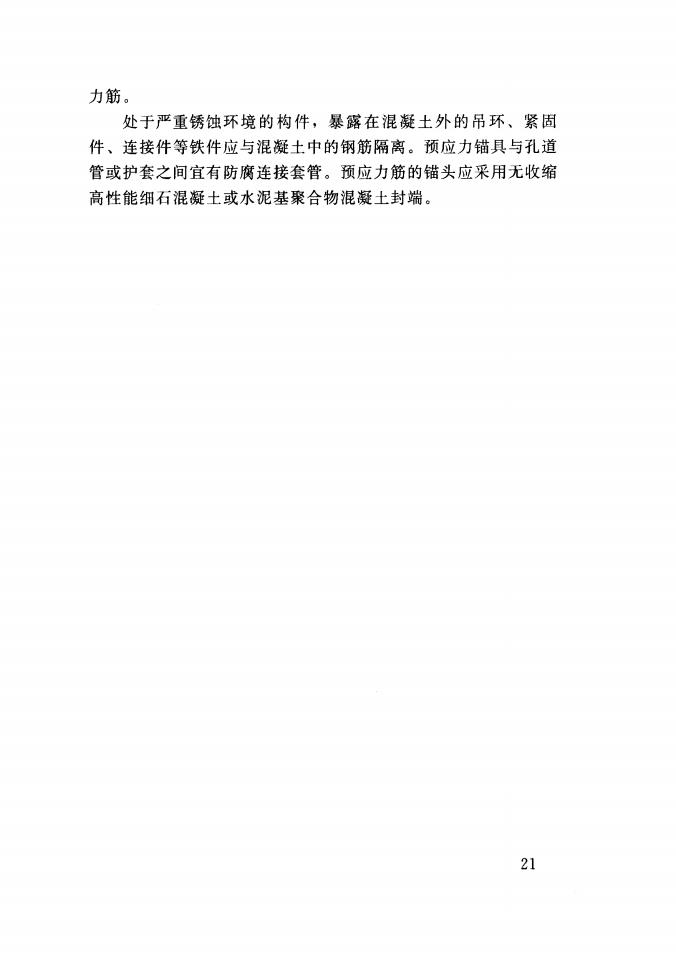

力筋。 处于严重锈蚀环境的构件，暴露在混凝土外的吊环、紧固 件、连接件等铁件应与混凝土中的钢筋隔离。预应力锚具与孔道 管或护套之间宜有防腐连接套管。预应力筋的锚头应采用无收缩 高性能细石混凝土或水泥基聚合物混凝土封端。 21

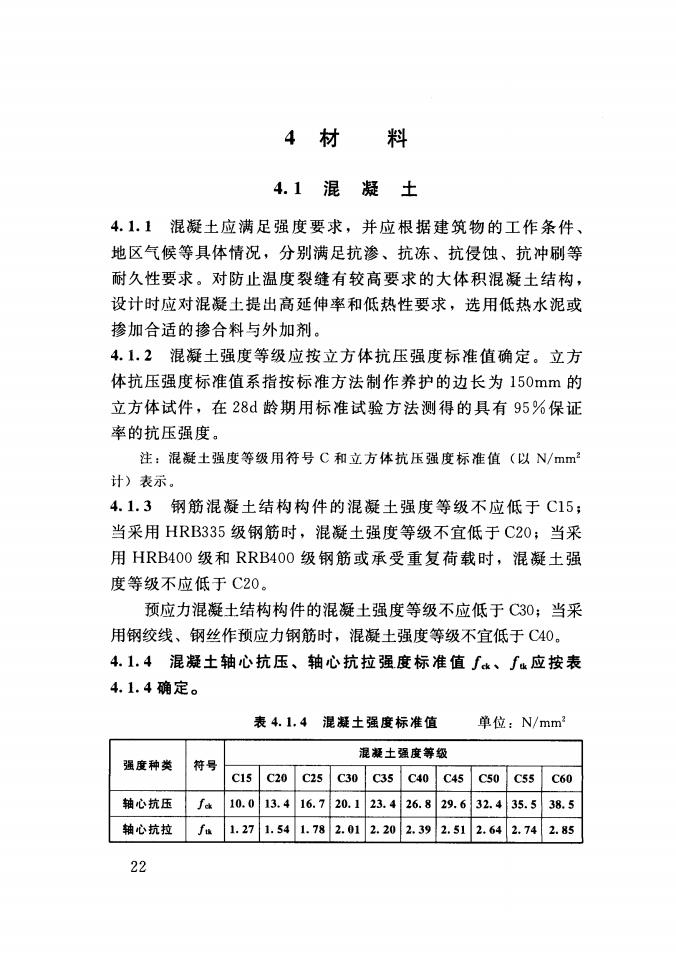

4材 料 4.1混凝土 4.1.1混凝土应满足强度要求，并应根据建筑物的工作条件 地区气候等具体情况，分别满足抗渗、抗冻、抗侵蚀、抗冲刷等 耐久性要求。对防止温度裂缝有较高要求的大体积混凝土结构， 设计时应对混凝土提出高延伸率和低热性要求，选用低热水泥或 掺加合适的掺合料与外加剂。 4.1.2混凝土强度等级应按立方体抗压强度标准值确定。立方 体抗压强度标准值系指按标准方法制作养护的边长为150mm的 立方体试件，在28d龄期用标准试验方法测得的具有95%保证 率的抗压强度。 注：混凝土强度等级用符号C和立方体抗压强度标准值（以N/mm 计)表示。 4.1.3钢筋混凝土结构构件的混凝土强度等级不应低于C15; 当采用HRB335级钢筋时，混凝土强度等级不宜低于C20;当采 用HRB400级和RRB400级钢筋或承受重复荷载时，混凝土强 度等级不应低于C20。 预应力混凝土结构构件的混凝土强度等级不应低于C30;当采 用钢绞线、钢丝作预应力钢筋时，混凝土强度等级不宜低于C40。 4.1.4混凝土轴心抗压、轴心抗拉强度标准值∫k、∫k应按表 41.4确定。 表4.1,4混凝土强度标准值单位：N/mm 混凝士强度等级 强度种类 符号 c15c20c25c30c35c40c45c50C55C60 轴心抗压f410.013.416.720.123.426.829.632.435.538.5 轴心抗拉41.271.541.782.012.202.392.512.642.742.85 22

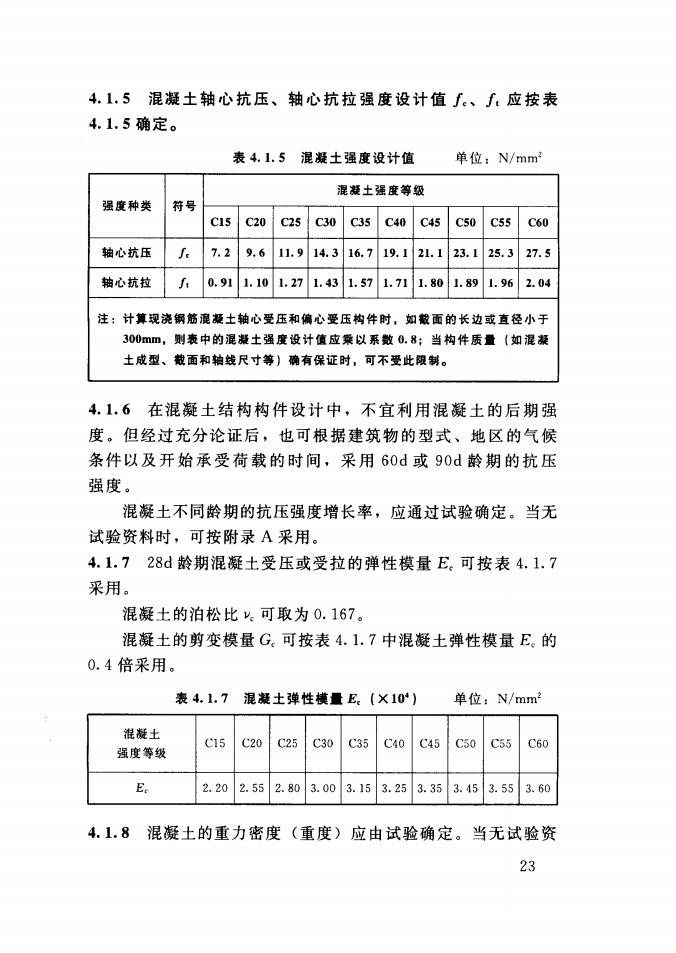

4.1.5混凝土轴心抗压、轴心抗拉强度设计值∫、f应按表 4.1.5确定。 表4.1.5混凝士强度设计值 单位：N/mm2 混凝土强度等级 强度种类 符号 c15Cz0C25C30C35c40c45C50C55C60 轴心抗压 e7.29.611.914.316.719.121.123.125.327.5 轴心抗拉 0.911.101.271.431.571.711.801.891.962.04 注：计算现浇钢筋混凝土轴心受压和偏心受压构件时，如戴面的长边或直径小于 300mm,则表中的混凝士强度设计值应桑以系数0.8；当构件质量（如混凝 土成型、截面和轴线尺寸等)确有保证时，可不受此限制。 4.1.6在混凝土结构构件设计中，不宜利用混凝土的后期强 度。但经过充分论证后，也可根据建筑物的型式、地区的气候 条件以及开始承受荷载的时间，采用60d或90d龄期的抗压 强度。 混凝土不同龄期的抗压强度增长率，应通过试验确定。当无 试验资料时，可按附录A采用。 4.1.728d龄期混凝土受压或受拉的弹性模量E。可按表4.1.7 采用。 混凝土的泊松比“.可取为0.167。 混凝土的剪变模量G。可按表4.1.7中混凝土弹性模量E。的 0.4倍采用。 表4.1.7混凝土弹性模量E。(×10) 单位：N/mm2 混凝土 强度等级 C15C20C25C30C35C40C45C50C55C60 E 2.202.552.803.003.153.253.353.453.553.60 4.1.8混凝土的重力密度（重度）应由试验确定。当无试验资 23
