网络核心：电路交换 为“呼叫”预留端到端 资源 口链路带宽，交换机能力 口专用资源：非共享 ▣类电路（确保的）性能 口需要建立呼叫 计算机网络和因特网概述 16
计算机网络和因特网概述 16 网络核心：电路交换 为“呼叫”预留端到端 资源 ❑ 链路带宽，交换机能力 ❑ 专用资源：非共享 ❑ 类电路(确保的)性能 ❑ 需要建立呼叫
网络核心：电路交换 网络资源（如带宽）划 口将链路带宽划分为 分为“片” “片” 口分配给呼叫片 。频率分割 ▣如果未被拥有的呼叫 O时间分割 使用则资源片空闲（非 共享) 计算机网络和因特网概述
计算机网络和因特网概述 17 网络核心：电路交换 网络资源(如带宽) 划 分为“片” ❑ 分配给呼叫片 ❑ 如果未被拥有的呼叫 使用则资源片空闲(非 共享) ❑ 将链路带宽划分为 “片” 频率分割 时间分割
电路交换：FDM和TDM 例子： FDM 4个用户 频率 时间 TDM 频率 时间 计算机网络和因特网概述 18
计算机网络和因特网概述 18 电路交换: FDM和TDM FDM 频率 时间 TDM 频率 时间 4 个用户 例子:
数字的例子 口从主机A到主机B经一个电路交换网络发送一 个640,000比特的文件需要多长时间？ o所有链路是1.536Mbps o每条链路使用具有24个时隙的TDM o创建端到端电路需500msec 将该例子计算出来！ 计算机网络和因特网概述 19
计算机网络和因特网概述 19 数字的例子 ❑ 从主机A到主机B经一个电路交换网络发送一 个640,000 比特的文件需要多长时间？ 所有链路是1.536 Mbps 每条链路使用具有24个时隙的TDM 创建端到端电路需500 msec 将该例子计算出来!

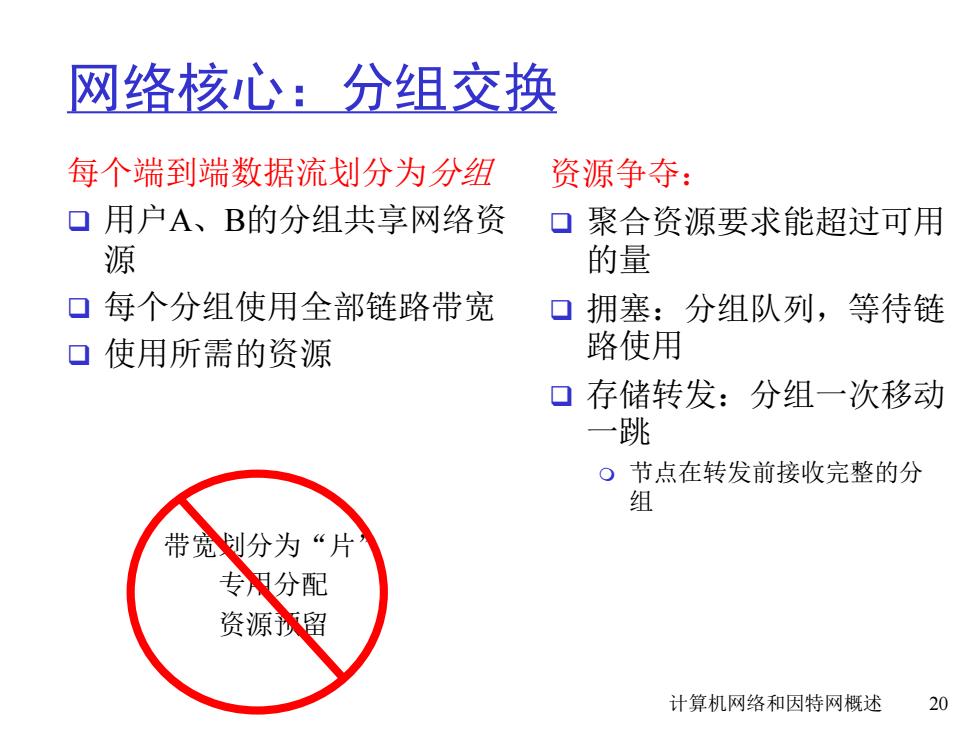

网络核心：分组交换 每个端到端数据流划分为分组 资源争夺： 口用户A、B的分组共享网络资 口聚合资源要求能超过可用 源 的量 口每个分组使用全部链路带宽 口拥塞：分组队列，等待链 口使用所需的资源 路使用 口存储转发：分组一次移动 一跳 。节点在转发前接收完整的分 组 带宽划分为“片入 专凡分配 资源留 计算机网络和因特网概述 20
计算机网络和因特网概述 20 网络核心：分组交换 每个端到端数据流划分为分组 ❑ 用户A、B的分组共享网络资 源 ❑ 每个分组使用全部链路带宽 ❑ 使用所需的资源 资源争夺： ❑ 聚合资源要求能超过可用 的量 ❑ 拥塞：分组队列，等待链 路使用 ❑ 存储转发：分组一次移动 一跳 节点在转发前接收完整的分 组 带宽划分为“片” 专用分配 资源预留
