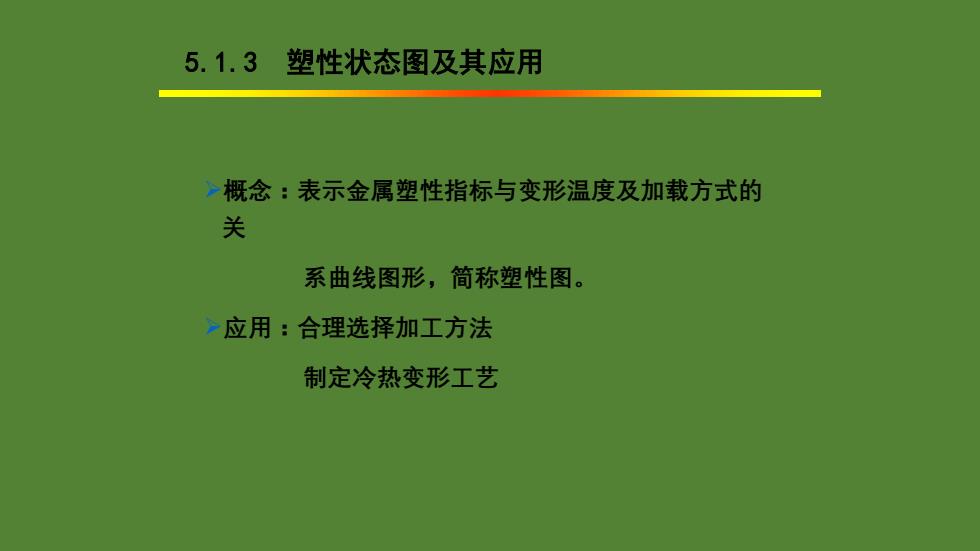

5.1.3 塑性状态图及其应用 ·概念：表示金属塑性指标与变形温度及加载方式的 关 系曲线图形，简称塑性图。 ~应用：合理选择加工方法 制定冷热变形工艺
5.1.3 塑性状态图及其应用 ➢概念：表示金属塑性指标与变形温度及加载方式的 关 系曲线图形，简称塑性图。 ➢应用：合理选择加工方法 制定冷热变形工艺

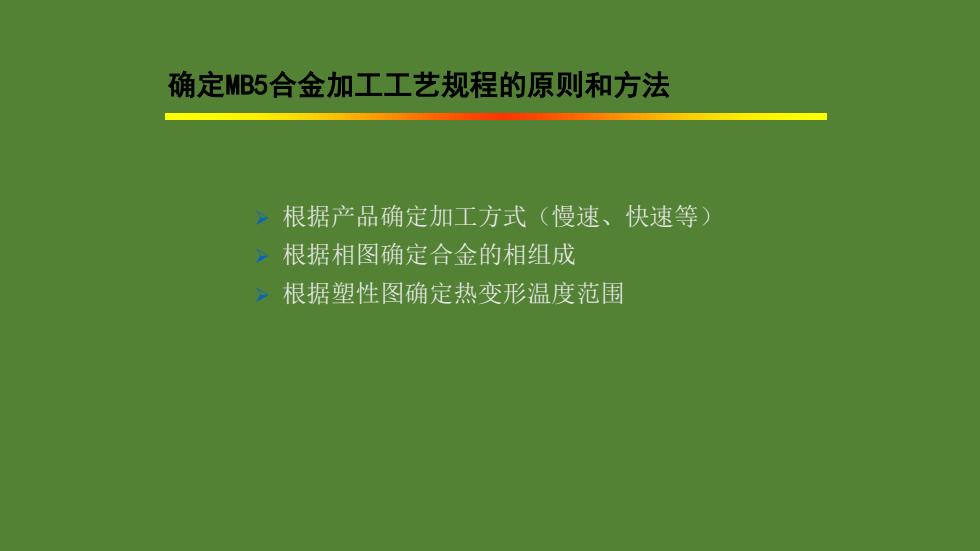

确定MB5合金加工工艺规程的原则和方法 ,根据产品确定加工方式（慢速、快速等） ,根据相图确定合金的相组成 ,根据塑性图确定热变形温度范围
确定MB5合金加工工艺规程的原则和方法 ➢ 根据产品确定加工方式（慢速、快速等） ➢ 根据相图确定合金的相组成 ➢ 根据塑性图确定热变形温度范围

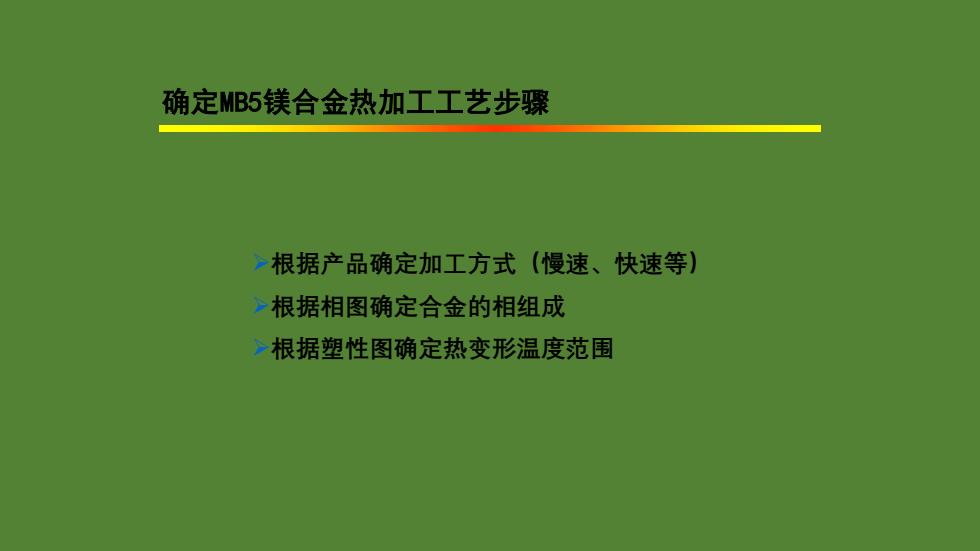

确定MB5镁合金热加工工艺步骤 ~根据产品确定加工方式（慢速、快速等） ,根据相图确定合金的相组成 ,根据塑性图确定热变形温度范围
确定MB5镁合金热加工工艺步骤 ➢根据产品确定加工方式（慢速、快速等） ➢根据相图确定合金的相组成 ➢根据塑性图确定热变形温度范围

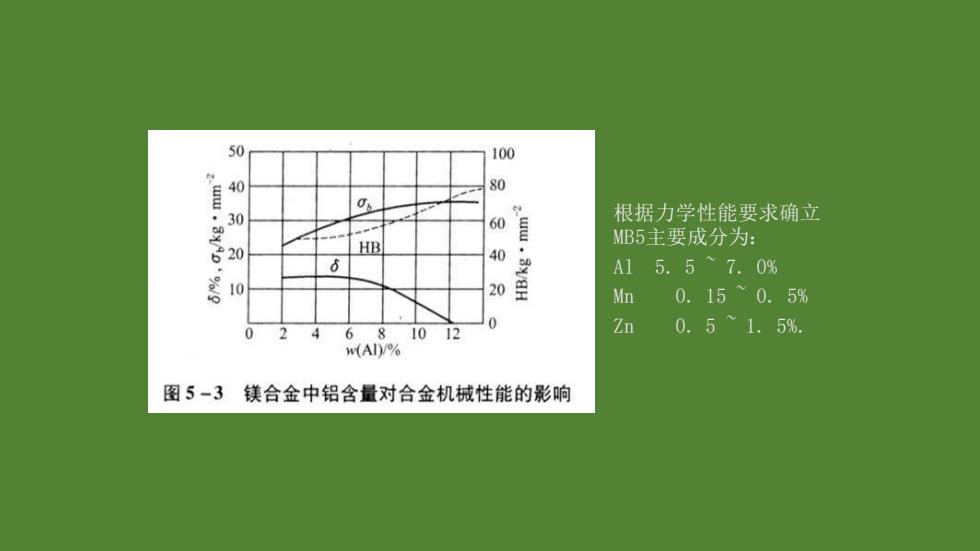

50 100 40 80 3 g 60 根据力学性能要求确立 MB5主要成分为： 20 HB 6 % A15.57.0% o 20 Mn 0.150.5% 0 0 2 4 68 1012 Zn 0.51.5%. (AI)/% 图5-3 镁合金中铝含量对合金机械性能的影响
根据力学性能要求确立 MB5主要成分为： Al 5. 5 ~ 7. 0% Mn 0. 15 ~ 0. 5% Zn 0. 5 ~ 1. 5%

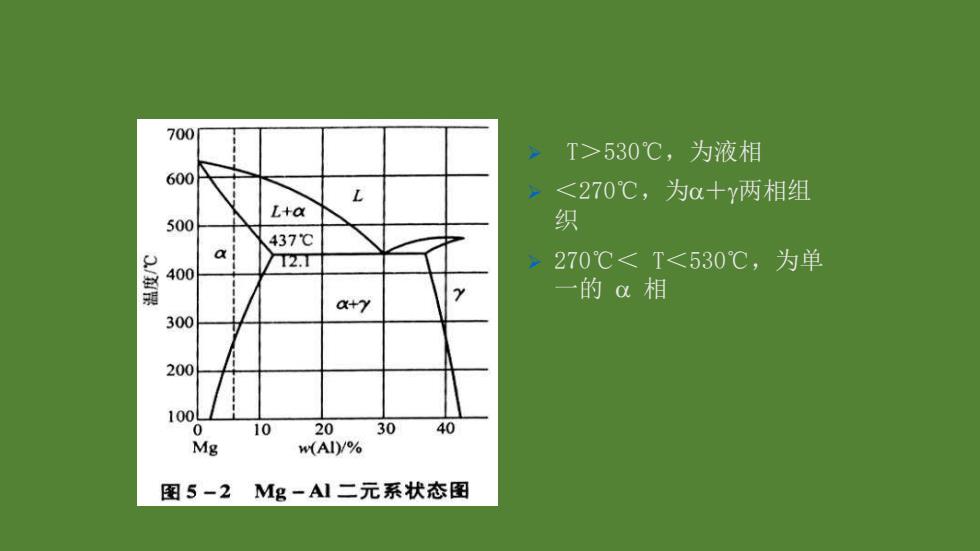

700 T>530℃，为液相 600 L <270℃，为0十y两相组 L+a 500 织 437℃ al T2.T 270℃<T<530℃，为单 400 一的a相 a+y 300 200 10 0 10 20 30 40 Mg w(Al)/% 图5-2 Mg-A二元系状态图
温度℃ ➢ T ＞530℃，为液相 ➢ ＜270℃，为 ＋ 两相组 织 ➢ 270℃ ＜ T ＜530℃，为单 一的 相
